申请日 20201118
公开（公告）日 20201222
IPC分类号 C02F9/14; C02F101/30; C02F101/16
摘要
本发明公开了一种智能一体化污水处理设备及污水处理工艺，包括机械格栅、调节池、预脱硝池、多级A/O处理机构、沉淀池、消毒池、污泥池和风机，所述机械格栅位于预调节池一侧，且机械格栅的出料口位于调节池上方，所述多级A/O处理机构位于预脱硝池与沉淀池之间，所述消毒池位于沉淀池一侧，且沉淀池通过出水管道与消毒池连通，所述消毒池一侧连接有排水管。本发明通过设置多级A/O处理机构，可以将污水依次经过调节池和预脱硝池处理后进入到多级A/O处理机构内部，在将污水依次经过厌氧池、缺氧池、好氧池进行处理，最后经过沉淀和消毒后达标排放，使得污水处理效果好，大大减少废水排放，充分处理废水，同时提高了回用水的质量。
权利要求书

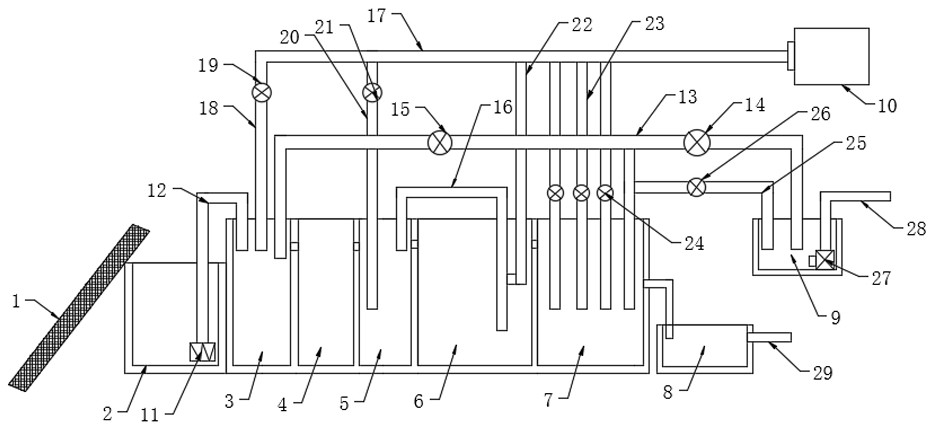

1.一种智能一体化污水处理设备，其特征在于，包括机械格栅（1）、调节池（2）、预脱硝池（3）、多级A/O处理机构、沉淀池（7）、消毒池（8）、污泥池（9）和风机（10），所述机械格栅（1）位于预调节池（2）一侧，且机械格栅（1）的出料口位于调节池（2）上方，所述多级A/O处理机构位于预脱硝池（3）与沉淀池（7）之间，所述消毒池（8）位于沉淀池（7）一侧，且沉淀池（7）通过出水管道与消毒池（8）连通，所述消毒池（8）一侧连接有排水管（29），所述污泥池（9）通过污泥总管（13）与调节池（3）连通，所述污泥总管（13）上设有污泥总阀（14）和冲洗阀（15），所述风机（10）的出风口连接有总风管（17），所述总风管（17）一侧连接有第一输气管（18）、第二输气管（20），所述第一输气管（18）、第二输气管（20）分别与预脱硝池（3）、缺氧池（5）连接，所述第一输气管（18）、第二输气管（21）上分别设有第一气阀（19）、第二气阀（20）。
2.根据权利要求1所述的一种智能一体化污水处理设备，其特征在于：所述多级A/O处理机构包括厌氧池（4）、缺氧池（5）和好氧池（6），所述厌氧池（4）、缺氧池（5）和好氧池（6）依次连通，所述厌氧池（4）内部设有悬浮滤料和搅拌装置，所述好氧池（6）内设有硝化液回流管（16），所述硝化液回流管（16）一端与缺氧池（5）连接，所述硝化液回流管（16）一侧连接有第三输气管（22），所述第三输气管（22）一端与总风管（17）连接。
3.根据权利要求1所述的一种智能一体化污水处理设备，其特征在于：所述调节池（2）内设有提升泵（11），所述提升泵（11）的输出端连接有提升管（12），所述提升管（12）一端与预脱硝池（3）连接。
4.根据权利要求1所述的一种智能一体化污水处理设备，其特征在于：所述沉淀池（7）内设有输气管组（23），所述输气管组（23）上设有回流阀（24），且输气管组（23）一端与总风管（17）连接，所述污泥池（9）内设有排渣管（25），所述排渣管（25）上设有排渣阀（26），且排渣管（25）一端与沉淀池（7）内部连接，所述污泥池（9）内部设有污泥泵（27），所述污泥泵（27）的输出端连接有排污管（28）。
5.一种智能一体化污水处理设备的污水处理工艺，其特征在于，包括如下步骤：
步骤1：利用机械格栅去除污水中的垃圾及大颗粒固体杂质后送入调节池内，然后利用调节池内的提升泵将污水送入多级A/O处理机构；
步骤2：污水进入厌氧池后，可以利用厌氧菌的作用，使污水进行充分的厌氧反应，使有机物发生水解、酸化和甲烷化，去除废水中的有机物；
步骤3：经过厌氧处理的污水进入到缺氧池中，将大分子有机颗粒分解成小分子有机颗粒，提高污水的可生化性和氧的效率；
步骤4：经过缺氧池处理后的污水进入到好氧池内，进行有氧曝气，进一步降解有机物，降解氨氮和总氮，氨氮在好氧池内进行硝化反应转变为硝态氨，通过硝化液回流管回流至缺氧池进行反硝化反应；
步骤5：经过多级A/O处理机构处理后的水进入到沉淀池内进行沉淀，沉淀池中的杂质通过排渣阀和排渣管排入到污泥池内，沉淀后的水通过排入到消毒池内进行消毒净化，消毒后的水达到排放标准后通过排水管排出。
6.根据权利要求5所述的一种智能一体化污水处理设备的污水处理工艺，其特征在于：步骤2中，可以利用厌氧池内的悬浮滤料和污水接触，同时启动搅拌装置进行搅动，使得厌氧池中的污水与厌氧菌进行充分厌氧反应，使得COD的降解在90% 以上，并使得部分难生化降解的COD在厌氧条件下被水解酸化。
7.根据权利要求5所述的一种智能一体化污水处理设备的污水处理工艺，其特征在于：步骤3中，缺氧池内的反硝化菌可以充分利用厌氧出水的有机物碳源和硝化反应产生的碱度，使脱氮高效彻底，缺氧池可以将硝酸盐还原为N2排出水体，从而反硝化去除氮，同时去除部分BOD。
说明书
一种智能一体化污水处理设备及污水处理工艺
技术领域
本发明涉及污水处理相关技术领域，具体为一种智能一体化污水处理设备及污水处理工艺。
背景技术
随着经济的发展，近年来城市化进程不断加速，环境污染所带来的危害日益显现，近年来，国家对环境污染的治理高度重视，在水环境污染问题日益突出的新形势下，加强污水治理，对于解决我国目前所面临的水资源短缺和水污染严重等问题具有重要意义。
但是，现有的污水处理设备在使用时，污水处理工艺复杂，处理效果不佳，且处理时剩余污泥不便于排出，处理效率低，且现有工艺中好氧池硝化液向缺氧池回流，不能使得脱氮高效彻底，从而影响污水处理效果，需要进行改进。
发明内容
本发明的目的在于提供一种智能一体化污水处理设备及污水处理工艺，以解决上述背景技术中提到的现有的污水处理设备在使用时，污水处理工艺复杂，处理效果不佳，且处理时剩余污泥不便于排出，处理效率低，且现有工艺中好氧池硝化液向缺氧池回流，不能使得脱氮高效彻底，从而影响污水处理效果的问题。
为实现上述目的，本发明提供如下技术方案：一种智能一体化污水处理设备，包括机械格栅、调节池、预脱硝池、多级A/O处理机构、沉淀池、消毒池、污泥池和风机，所述机械格栅位于预调节池一侧，且机械格栅的出料口位于调节池上方，所述多级A/O处理机构位于预脱硝池与沉淀池之间，所述消毒池位于沉淀池一侧，且沉淀池通过出水管道与消毒池连通，所述消毒池一侧连接有排水管，所述污泥池通过污泥总管与调节池连通，所述污泥总管上设有污泥总阀和冲洗阀，所述风机的出风口连接有总风管，所述总风管一侧连接有第一输气管、第二输气管，所述第一输气管、第二输气管分别与预脱硝池、缺氧池连接，所述第一输气管、第二输气管上分别设有第一气阀、第二气阀。
优选的，所述多级A/O处理机构包括厌氧池、缺氧池和好氧池，所述厌氧池、缺氧池和好氧池依次连通，所述厌氧池内部设有悬浮滤料和搅拌装置，所述好氧池内设有硝化液回流管，所述硝化液回流管一端与缺氧池连接，所述硝化液回流管一侧连接有第三输气管，所述第三输气管一端与总风管连接。
优选的，所述调节池内设有提升泵，所述提升泵的输出端连接有提升管，所述提升管一端与预脱硝池连接。
优选的，所述沉淀池内设有输气管组，所述输气管组上设有回流阀，且输气管组一端与总风管连接，所述污泥池内设有排渣管，所述排渣管上设有排渣阀，且排渣管一端与沉淀池内部连接，所述污泥池内部设有污泥泵，所述污泥泵的输出端连接有排污管。
一种智能一体化污水处理设备的污水处理工艺，包括如下步骤：
步骤1：利用机械格栅去除污水中的垃圾及大颗粒固体杂质后送入调节池内，然后利用调节池内的提升泵将污水送入多级A/O处理机构；
步骤2：污水进入厌氧池后，可以利用厌氧菌的作用，使污水进行充分的厌氧反应，使有机物发生水解、酸化和甲烷化，去除废水中的有机物；
步骤3：经过厌氧处理的污水进入到缺氧池中，将大分子有机颗粒分解成小分子有机颗粒，提高污水的可生化性和氧的效率；
步骤4：经过缺氧池处理后的污水进入到好氧池内，进行有氧曝气，进一步降解有机物，降解氨氮和总氮，氨氮在好氧池内进行硝化反应转变为硝态氨，通过硝化液回流管回流至缺氧池进行反硝化反应；
步骤5：经过多级A/O处理机构处理后的水进入到沉淀池内进行沉淀，沉淀池中的杂质通过排渣阀和排渣管排入到污泥池内，沉淀后的水通过排入到消毒池内进行消毒净化，消毒后的水达到排放标准后通过排水管排出。
优选的，步骤2中，可以利用厌氧池内的悬浮滤料和污水接触，同时启动搅拌装置进行搅动，使得厌氧池中的污水与厌氧菌进行充分厌氧反应，使得COD的降解在90% 以上，并使得部分难生化降解的COD在厌氧条件下被水解酸化。
优选的，步骤3中，缺氧池内的反硝化菌可以充分利用厌氧出水的有机物碳源和硝化反应产生的碱度，使脱氮高效彻底，缺氧池可以将硝酸盐还原为N2排出水体，从而反硝化去除氮，同时去除部分BOD。
本发明提供了一种智能一体化污水处理设备及污水处理工艺，具备以下有益效果：
（1）本发明通过设置多级A/O处理机构，可以将污水依次经过调节池和预脱硝池处理后进入到多级A/O处理机构内部，在将污水依次经过厌氧池、缺氧池、好氧池进行处理，最后经过沉淀和消毒后达标排放，可以使得污水处理效果好，且一体化的污水处理设备，便于操作，大大减少废水排放，充分处理废水，同时提高了回用水的质量。
（2）本发明通过采用多级A/O处理机构，可以利用厌氧池内的厌氧菌将污水中的淀粉、纤维、碳水化合物、悬浮污染物和可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化呈可溶性有机物，并使这些经缺氧水解的产物进入好氧池进行好氧处理时，可以提高污水的可生化性及氧的效率，可以使得污水净化效果好，污水处理效果好，便于使用。
发明人 （田忠宏;贺占娇;董菊兰;徐文楼;）
