申请日 20200117
公开（公告）日 20201222
IPC分类号 C02F9/10; C02F101/20
摘要
本实用新型公开的属于净水装置技术领域，具体为一种工业废水重金属回收净水装置,其包括外壳、过滤池、沉淀池、净水池和出水管，所述外壳内固定安装过滤池，所述过滤池的顶部固定安装有进水管，所述过滤池的顶部固定安装有过滤网，所述过滤网内固定安装有重金属吸附膜，所述沉淀池固定安装在过滤池的底部，所述净水池固定安装在沉淀池的底部，所述净水池的内腔顶部固定安装有紫外线消毒灯，本申请文件中，能够通过过滤装置，吸附废水中的重金属，方便回收，提高了装置的实用性，通过净水装置，有效的处理废水中的有害物质，通过消毒装置进行高温消毒，提高了装置的安全性。
权利要求书

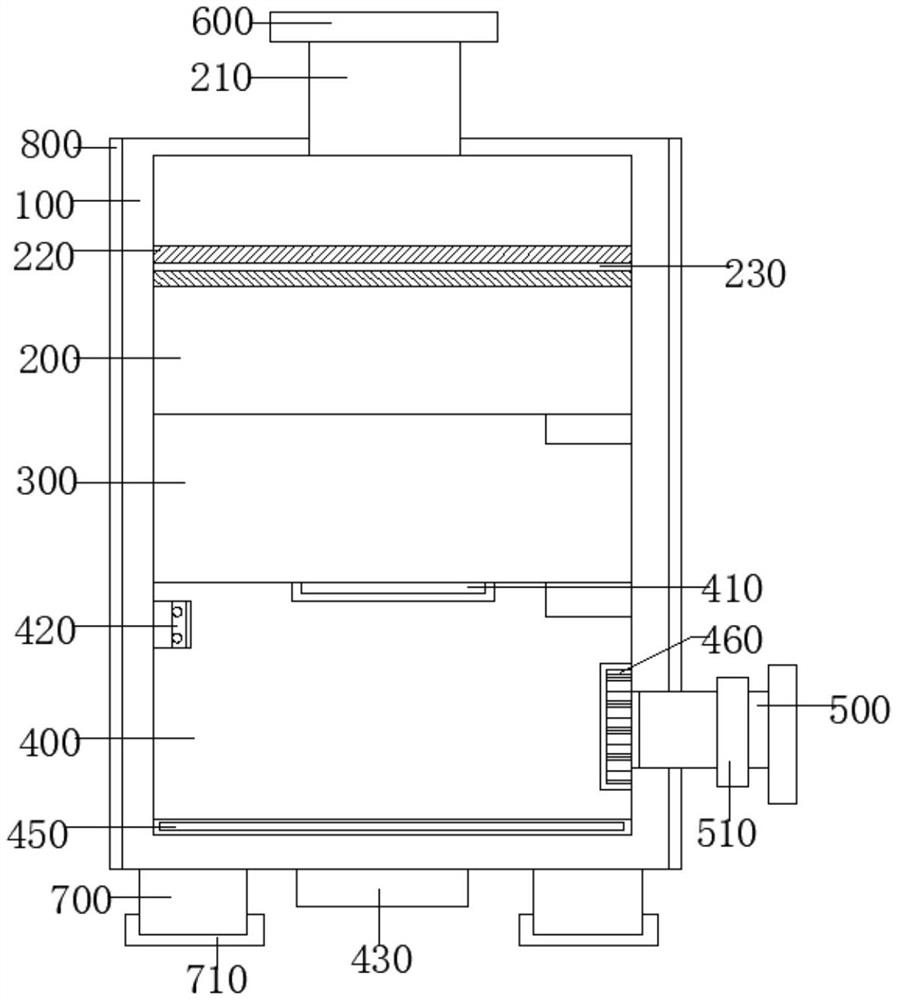

1.一种工业废水重金属回收净水装置，其特征在于：包括外壳(100)、过滤池(200)、沉淀池(300)、净水池(400)和出水管(500)，所述外壳(100)内固定安装过滤池(200)，所述过滤池(200)的顶部固定安装有进水管(210)，所述过滤池(200)的顶部固定安装有过滤网(220)，所述过滤网(220)内固定安装有重金属吸附膜(230)，所述沉淀池(300)固定安装在过滤池(200)的底部，所述净水池(400)固定安装在沉淀池(300)的底部，所述净水池(400)的内腔顶部固定安装有紫外线消毒灯(410)，所述净水池(400)的内腔左侧壁固定安装有温度传感器(420)，所述外壳(100)的底部固定安装有控制器(430)，所述外壳(100)的正面固定安装有显示屏(440)，所述净水池(400)的底部固定安装有加热管(450)，所述净水池(400)的内腔右侧壁固定安装水质净化器(460)，所述净水池(400)的右侧壁固定安装有出水管(500)，所述出水管(500)内嵌入安装有活性炭过滤器(510)。
2.根据权利要求1所述的一种工业废水重金属回收净水装置，其特征在于：所述进水管(210)的顶部和出水管(500)的右侧壁均固定安装有管盖(600)，所述管盖(600)与进水管(210)的顶部和出水管(500)的右侧壁转动连接。
3.根据权利要求1所述的一种工业废水重金属回收净水装置，其特征在于：所述外壳(100)的底部固定安装有支撑架(700)，所述支撑架(700)与外壳(100)的底部通过螺栓螺纹连接，所述支撑架(700)的底部固定安装有防滑套(710)，所述防滑套(710)与支撑架(700)的底部胶接。
4.根据权利要求1所述的一种工业废水重金属回收净水装置，其特征在于：所述外壳(100)内腔的左侧壁和右侧壁均固定安装有吸音板(800)，所述吸音板(800)与外壳(100)内腔的左侧壁和右侧壁胶接。
5.根据权利要求1所述的一种工业废水重金属回收净水装置，其特征在于：所述温度传感器(420)与控制器(430)的输入端通过连接线连接，所述显示屏(440)和加热管(450)与控制器(430)的输出端通过连接线连接。
说明书
一种工业废水重金属回收净水装置
技术领域
本实用新型涉及净水装置技术领域，具体为一种工业废水重金属回收净水装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，随着工业化的不断深入工业废水排污量也在不断增加，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，现有的技术中，处理废水的装置比较单一，处理过程中比较复杂，不能很好的处理，降低了处理效率，且废水处理中重金属不能回收，造成浪费，降低了装置的实用性。
实用新型内容
本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。
鉴于上述和/或现有净水装置中存在的问题，提出了本实用新型。
因此，本实用新型的目的是提供一种工业废水重金属回收净水装置，能够通过过滤装置，吸附废水中的重金属，方便回收，提高了装置的实用性，通过净水装置，有效的处理废水中的有害物质，通过消毒装置进行高温消毒提高了装置的安全性。
为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：
一种工业废水重金属回收净水装置，包括外壳、过滤池、沉淀池、净水池和出水管，所述外壳内固定安装过滤池，所述过滤池的顶部固定安装有进水管，所述过滤池的顶部固定安装有过滤网，所述过滤网内固定安装有重金属吸附膜，所述沉淀池固定安装在过滤池的底部，所述净水池固定安装在沉淀池的底部，所述净水池的内腔顶部固定安装有紫外线消毒灯，所述净水池的内腔左侧壁固定安装有温度传感器，所述外壳的底部固定安装有控制器，所述外壳的正面固定安装有显示屏，所述净水池的底部固定安装有加热管，所述净水池的内腔右侧壁固定安装水质净化器，所述净水池的右侧壁固定安装有出水管，所述出水管内嵌入安装有活性炭过滤器。
作为本实用新型所述的一种工业废水重金属回收净水装置的一种优选方案，其中：所述进水管的顶部和出水管的右侧壁均固定安装有管盖，所述管盖与进水管的顶部和出水管的右侧壁转动连接。
作为本实用新型所述的一种工业废水重金属回收净水装置的一种优选方案，其中：所述外壳的底部固定安装有支撑架，所述支撑架与外壳的底部通过螺栓螺纹连接，所述支撑架的底部固定安装有防滑套，所述防滑套与支撑架的底部胶接。
作为本实用新型所述的一种工业废水重金属回收净水装置的一种优选方案，其中：所述外壳内腔的左侧壁和右侧壁均固定安装有吸音板，所述吸音板与外壳内腔的左侧壁和右侧壁胶接。
作为本实用新型所述的一种工业废水重金属回收净水装置的一种优选方案，其中：所述温度传感器与控制器的输入端通过连接线连接，所述显示屏和加热管与控制器的输出端通过连接线连接。
与现有技术相比：现有的技术中，处理废水的装置比较单一，处理过程中比较复杂，不能很好的处理，降低了处理效率，且废水处理中重金属不能回收，造成浪费，降低了装置的实用性，本申请文件中，能够通过过滤装置，吸附废水中的重金属，方便回收，提高了装置的实用性，通过净水装置，有效的处理废水中的有害物质，通过消毒装置进行高温消毒，提高了装置的安全性。
发明人 （夏鹏;周娟;）
