申请日 20200507
公开（公告）日 20201218
IPC分类号 C02F3/12; C02F103/28
摘要
本实用新型提供一种造纸废水用曝气池，包括曝气池本体，所述曝气池本体一侧面上部位置开设有溢流孔，所述曝气池本体设置在用于收集溢出废水的底座池内，所述曝气池本体一侧面上部位置安装有挡罩，所述挡罩内设有行程开关，所述行程开关与曝气池本体固定连接，所述行程开关通过导线电性连接处于挡罩内的警铃，所述行程开关正下方设有可触碰行程开关触头的顶杆，所述顶杆上套设有竖向布置的套筒，所述套筒与曝气池本体固定连接，所述顶杆下端安装有浮块，与现有技术相比，本实用新型具有如下的有益效果：实现集中收集溢出的废水，防废水随意流淌，具有溢水提醒功能。
权利要求书

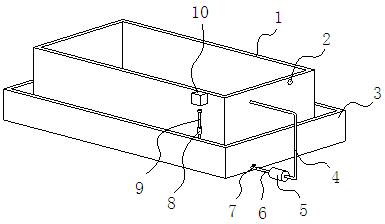

1.一种造纸废水用曝气池，包括曝气池本体（1），其特征在于：所述曝气池本体（1）一侧面上部位置开设有溢流孔（2），所述曝气池本体（1）设置在用于收集溢出废水的底座池（3）内，所述曝气池本体（1）一侧面上部位置安装有挡罩（10），所述挡罩（10）内设有行程开关（11），所述行程开关（11）与曝气池本体（1）固定连接，所述行程开关（11）通过导线电性连接处于挡罩（10）内的警铃（12），所述行程开关（11）正下方设有可触碰行程开关（11）触头的顶杆（9），所述顶杆（9）上套设有竖向布置的套筒（8），所述套筒（8）与曝气池本体（1）固定连接，所述顶杆（9）下端安装有浮块（15）。
2.根据权利要求1所述的一种造纸废水用曝气池，其特征在于：所述底座池（3）一侧面下部位置安装有截止阀（7），所述截止阀（7）远离底座池（3）的一端通过连接管（6）连接抽水泵（5）进水端，所述抽水泵（5）出水端安装输液管（4），所述输液管（4）远离抽水泵（5）的一端安装在曝气池本体（1）一侧面上并与曝气池本体（1）相通。
3.根据权利要求1所述的一种造纸废水用曝气池，其特征在于：所述顶杆（9）上端安装有盘体（13），所述盘体（13）与顶杆（9）为一体成型结构。
4.根据权利要求1所述的一种造纸废水用曝气池，其特征在于：所述浮块（15）面向顶杆（9）的一面开设有盲孔，所述顶杆（9）下端粘贴在盲孔内。
5.根据权利要求1所述的一种造纸废水用曝气池，其特征在于：所述套筒（8）外表面面向曝气池本体（1）的一面从上至下安装两个连杆（14），所述连杆（14）远离套筒（8）的一端与曝气池本体（1）固定连接。
6.根据权利要求2所述的一种造纸废水用曝气池，其特征在于：所述截止阀（7）背离连接管（6）的一侧设有网罩（16），所述网罩（16）固定在底座池（3）内表面。
说明书
一种造纸废水用曝气池
技术领域
本实用新型是一种造纸废水用曝气池，属于废水处理设备领域。
背景技术
处理造纸废水的方法包括A2/O法、批序式活性污泥法、膜生物反应器法等。其中,常采用曝气装置对反应器中的微生物供氧，从而高效保持了反应器中的生物量。目前，向曝气池注入过程中出现溢水情况时，溢出的废水随意流淌在工作环境中，不仅影响工作环境的整洁性，而且清理费时费力。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种造纸废水用曝气池，以解决上述背景技术中提出向曝气池注入过程中出现溢水情况时，溢出的废水随意流淌在工作环境中，不仅影响工作环境的整洁性，而且清理费时费力的问题，本实用新型实现集中收集溢出的废水，防废水随意流淌，具有溢水提醒功能。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种造纸废水用曝气池，包括曝气池本体，所述曝气池本体一侧面上部位置开设有溢流孔，所述曝气池本体设置在用于收集溢出废水的底座池内，所述曝气池本体一侧面上部位置安装有挡罩，所述挡罩内设有行程开关，所述行程开关与曝气池本体固定连接，所述行程开关通过导线电性连接处于挡罩内的警铃，所述行程开关正下方设有可触碰行程开关触头的顶杆，所述顶杆上套设有竖向布置的套筒，所述套筒与曝气池本体固定连接，所述顶杆下端安装有浮块。
进一步地，所述底座池一侧面下部位置安装有截止阀，所述截止阀远离底座池的一端通过连接管连接抽水泵进水端，所述抽水泵出水端安装输液管，所述输液管远离抽水泵的一端安装在曝气池本体一侧面上并与曝气池本体相通。
进一步地，所述顶杆上端安装有盘体，所述盘体与顶杆为一体成型结构。
进一步地，所述浮块面向顶杆的一面开设有盲孔，所述顶杆下端粘贴在盲孔内。
进一步地，所述套筒外表面面向曝气池本体的一面从上至下安装两个连杆，所述连杆远离套筒的一端与曝气池本体固定连接。
进一步地，所述截止阀背离连接管的一侧设有网罩，所述网罩固定在底座池内表面。
本实用新型的有益效果：本实用新型通过将曝气池本体置于底座池内，一方面从曝气池本体溢出的废水被集中收集在底座池内，防废水随意流淌，便于维持工作环境的整洁性，另一方面在底座池的阻挡下，防止人员靠近曝气池本体，提高安全性。
本实用新型将行程开关与外接电源电性连接后，当曝气池本体内的废水溢出至底座池内后，浮块随底座池中废水的液位升高而升高，进而浮块驱动顶杆沿着套筒向上移动，直至顶杆触碰行程开关的触头，进而行程开关闭合，此时警铃的电路被接通发生报警声，实现对溢水情况进行提醒，便于人员及时处理。
本实用新型在需要转移底座池内的废水时，首先打开截止阀，随后接通抽水泵的电路，进而抽水泵将底座池内的废水通过连接管、输液管泵入曝气池本体内，提高废水转移的便捷性和效率。
发明人 （柴留伟;张长军;）
