申请日 20200509
公开（公告）日 20201218
IPC分类号 C02F9/14
摘要
本实用新型属于废水处理设备技术领域，具体公开了一种废水处理设备，包括预处理装置、生化单元和清水池；所述预处理装置包括气浮单元；所述气浮单元包括加压泵、压力溶气罐和气浮池；所述加压泵一端口与原水管道连通，加压泵另一端口通过加压管道与压力溶气罐顶端连通，压力溶气罐内部中心垂直设置有喷杆；所述喷杆外侧套设有滤筒，喷杆表面设置有若干喷孔，压力溶气罐底部中心开设有进气孔，喷杆底端与进气孔连通，压力溶气罐一侧设置有气浮池；所述生化单元设置于气浮单元一侧，生化单元包括A/O生化池和膜生物反应池；所述A/O生化池包括硝化池和反硝化池；所述膜生物反应池顶端与硝化池连通，膜生物反应池底端与清水池连通。
权利要求书

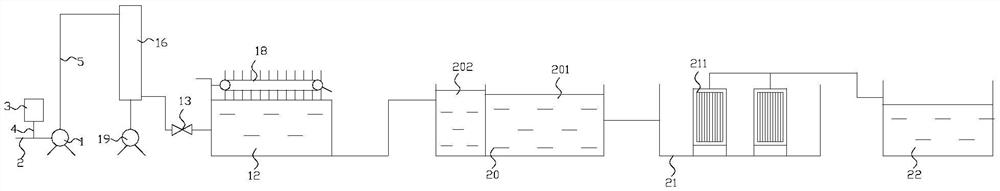

1.一种废水处理设备，其特征在于：包括预处理装置、生化单元和清水池(22)；所述预处理装置包括气浮单元；所述气浮单元包括加压泵(1)、压力溶气罐(16)和气浮池(12)；所述加压泵(1)一端口与原水管道(2)连通，原水管道(2)一侧设置有加药罐(3)；所述加药罐(3)内储藏有化学药剂，加药罐(3)与原水管道(2)之间通过加药管道(4)连通；所述加压泵(1)另一端口通过加压管道(5)与压力溶气罐(16)顶端连通；所述压力溶气罐(16)顶端一侧设置有放气阀(6)，压力溶气罐(16)内部中心垂直设置有喷杆(7)；所述喷杆(7)外侧套设有滤筒(9)，喷杆(7)表面设置有若干喷孔(8)，压力溶气罐(16)底部中心开设有进气孔(10)，喷杆(7)底端与进气孔(10)连通，喷杆(7)顶端贯穿压力溶气罐(16)与旋转电机(11)输出端固定连接；所述压力溶气罐(16)一侧设置有气浮池(12)；
所述生化单元设置于气浮单元一侧，生化单元包括A/O生化池(20)和膜生物反应池(21)；所述A/O生化池(20)包括硝化池(201)和反硝化池(202)；所述反硝化池(202)设置于气浮池一侧且反硝化池(202)与气浮池通过管道连通，反硝化池(202)另一侧连通有硝化池(201)；所述膜生物反应池(21)顶端与硝化池(201)连通，膜生物反应池(21)内设置有微滤膜组件(211)，膜生物反应池(21)底端与清水池(22)连通。
2.根据权利要求1所述的一种废水处理设备，其特征在于：所述化学药剂包括PAC絮凝剂和PAM助凝剂。
3.根据权利要求1所述的一种废水处理设备，其特征在于：所述压力溶气罐(16)与气浮池(12)之间通过管道连通，管道内设置有减压阀(13)。
4.根据权利要求1所述的一种废水处理设备，其特征在于：所述压力溶气罐(16)顶面开设有环形通孔(15)；所述滤筒(9)顶部设置有固定环(14)，固定环(14)直径与环形通孔(15)直径匹配，固定环(14)两侧设置有密封结构(17)。
5.根据权利要求1所述的一种废水处理设备，其特征在于：所述气浮池(12)上方设置有排渣机构(18)。
6.根据权利要求1所述的一种废水处理设备，其特征在于：所述压力溶气罐(16)下方设置有空压机(19)，空压机(19)出口端与进气孔(10)通过管道连通。
说明书
一种废水处理设备
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种废水处理设备。
背景技术
现有废水处理设备设备通过将污水经絮凝反应后进入混合区，与溶气水混合接触。絮体与溶气水中的小气泡相互粘合，然后进入气浮区，并随小气泡一同浮到水面，形成浮渣。下层的清水经集水器流至清水池后，一部分回流作溶气水，剩余清水通过溢流口流出。气浮池上面的浮渣由刮板刮至污泥池并最后排出。
现有废水处理设备设备在使用一段时间后，压力溶气罐内的布水器很容易被废水内的颗粒物堵塞，导致空气无法溶解于废水内，进而使得除渣效果下降，而压力溶气罐又为密封结构，使得工作人员对内部的布水器更换困难，鉴于此，我们提出一种废水处理设备设备。
实用新型内容
本实用新型的目的在于提供一种废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水处理设备，包括预处理装置、生化单元和清水池；所述预处理装置包括气浮单元；所述气浮单元包括加压泵、压力溶气罐和气浮池；所述加压泵一端口与原水管道连通，原水管道一侧设置有加药罐；所述加药罐内储藏有化学药剂，加药罐与原水管道之间通过加药管道连通；所述加压泵另一端口通过加压管道与压力溶气罐顶端连通；所述压力溶气罐顶端一侧设置有放气阀，压力溶气罐内部中心垂直设置有喷杆；所述喷杆外侧套设有滤筒，喷杆表面设置有若干喷孔，压力溶气罐底部中心开设有进气孔，喷杆底端与进气孔连通，喷杆顶端贯穿压力溶气罐与旋转电机输出端固定连接；所述压力溶气罐一侧设置有气浮池；
所述生化单元设置于气浮单元一侧，生化单元包括A/O生化池和膜生物反应池；所述A/O生化池包括硝化池和反硝化池；所述反硝化池设置于气浮池一侧且反硝化池与气浮池通过管道连通，反硝化池另一侧连通有硝化池；所述膜生物反应池顶端与硝化池连通，膜生物反应池内设置有微滤膜组件，膜生物反应池底端与清水池连通。
优选的，所述化学药剂包括PAC絮凝剂和PAM助凝剂。
优选的，所述压力溶气罐与气浮池之间通过管道连通，管道内设置有减压阀。
优选的，所述压力溶气罐顶面开设有环形通孔；所述滤筒顶部设置有固定环，固定环直径与环形通孔直径匹配，固定环两侧设置有密封结构。
优选的，所述压力溶气罐下方设置有空压机，空压机出口端与进气孔通过管道连通。
优选的，所述气浮池上方设置有排渣机构。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过喷杆、与旋转电机的配合，使得喷杆能够在压力溶气罐旋转，从而使得空气能够更均匀的分布于废水内部，加强处理效果。
2.本实用新型在喷杆外侧设置有滤筒，滤筒能够防止废水中的颗粒堵塞喷杆表面设置的喷孔，从而使得空气无法溶解于废水内，造成除渣效果不佳的情况，滤筒顶端设置有固定环，固定环固定于压力溶气罐顶面的环形通孔处，当滤筒发生堵塞时便于滤筒的更换，固定环两侧设置有密封结构，防止压力的泄漏。
发明人 （钟丽云;顾迎军;）
