申请日 20200323
公开（公告）日 20201103
IPC分类号 C02F1/04; F01K11/02; F01D15/10
摘要
本实用新型公开一种环保型电厂废水处理装置，包括发电涡轮机本体，发电涡轮机本体的正上方安装有用于集结水蒸汽的导管，导管远离发电涡轮机本体的一端固定有用于水蒸汽凝结的冷凝管，冷凝管远离导管的一端安装有用于收集液态水的集合箱，集合箱的底部设置有用于液态水加热汽化的加热装置，集合箱远离冷凝管的一侧固定有蒸汽管，蒸汽管远离集合箱的一端竖直向上，且面向发电涡轮机本体的底部，导管靠近发电涡轮机本体的一端固定有收集罩，收集罩为圆台形，且收集罩靠近发电涡轮机本体一端的外径与发电涡轮机本体相匹配。通过以上各装置的配合使用，能够减少水资源的浪费，并且能够避免电场产生的废水对环境造成污染。
权利要求书

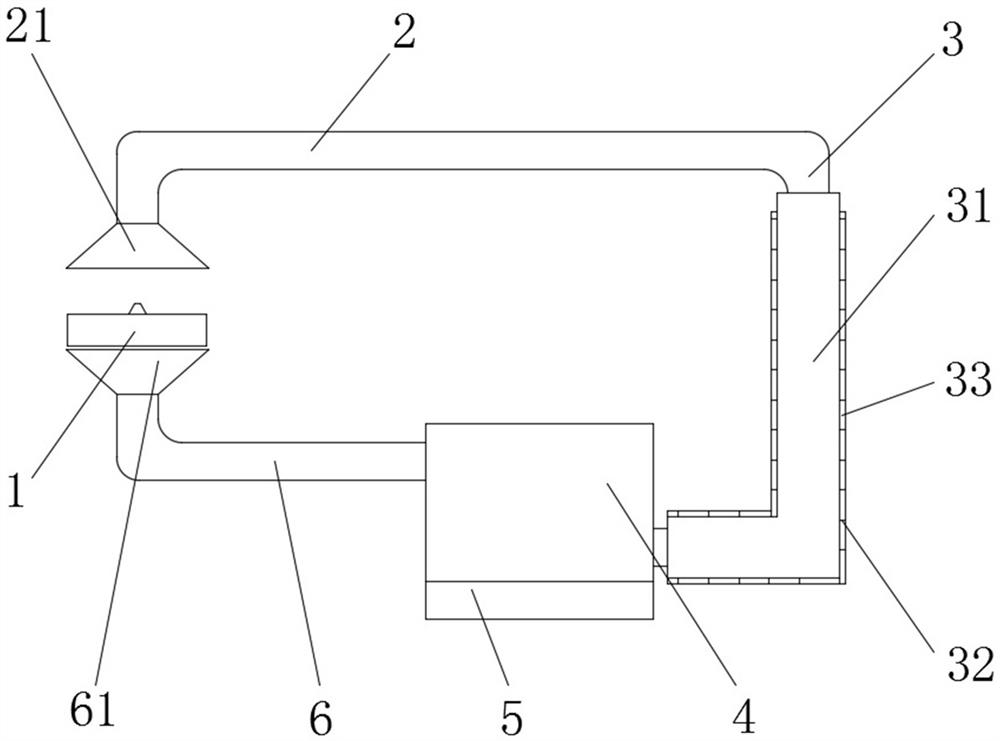

1.一种环保型电厂废水处理装置，包括发电涡轮机本体（1），其特征在于：所述发电涡轮机本体（1）的正上方安装有用于集结水蒸汽的导管（2），所述导管（2）远离发电涡轮机本体（1）的一端固定有用于水蒸汽凝结的冷凝管（3），所述冷凝管（3）远离导管（2）的一端安装有用于收集液态水的集合箱（4），所述集合箱（4）的底部设置有用于液态水加热汽化的加热装置（5），所述集合箱（4）远离冷凝管（3）的一侧固定有蒸汽管（6），所述蒸汽管（6）远离集合箱（4）的一端竖直向上，且面向发电涡轮机本体（1）的底部。
2.根据权利要求1所述的一种环保型电厂废水处理装置，其特征在于：所述导管（2）靠近发电涡轮机本体（1）的一端固定有收集罩（21），所述收集罩（21）为圆台形，且收集罩（21）靠近发电涡轮机本体（1）一端的外径与发电涡轮机本体（1）相匹配。
3.根据权利要求1所述的一种环保型电厂废水处理装置，其特征在于：所述冷凝管（3）的外壁套接有导热管（31），所述导热管（31）的侧视图为矩形，且导热管（31）的内壁与冷凝管（3）的外壁相切，且导热管（31）的外壁均匀开设有多个固定槽（32）。
4.根据权利要求3所述的一种环保型电厂废水处理装置，其特征在于：所述固定槽（32）的内部安装有热电制冷片（33），多个所述热电制冷片（33）之间通过导线并联，且热电制冷片（33）通过导线连接有电源（34），所述电源（34）与热电制冷片（33）之间通过导线串联有单刀单掷开关（35）。
5.根据权利要求1所述的一种环保型电厂废水处理装置，其特征在于：所述蒸汽管（6）靠近发电涡轮机本体（1）的一端固定有集汽罩（61），所述集汽罩（61）位圆台形，且集汽罩（61）靠近发电涡轮机本体（1）的一侧固定有挡板（62），所述挡板（62）面向发电涡轮机本体（1）的一侧均匀开设有气孔（63）。
6.根据权利要求1所述的一种环保型电厂废水处理装置，其特征在于：所述蒸汽管（6）靠近集汽罩（61）的端部一体设置有固定臂（64），所述固定臂（64）通过转轴（65）固定有活动板（66），所述活动板（66）的尺寸与蒸汽管（6）端部的尺寸一致，所述转轴（65）的外壁套接有扭簧（67），所述扭簧（67）的两端分别与固定臂（64）和活动板（66）固定。
说明书
一种环保型电厂废水处理装置
技术领域
本实用新型涉及电厂废水处理相关技术领域，具体为一种环保型电厂废水处理装置。
背景技术
热力发电中，需要将水加热汽化然后推动涡轮机旋转，从而将内能转化成机械能和电能，水蒸汽做功之后最常采用的方法是直接将水蒸汽排放到大气中，并且传统的火力发电可能会在对液态水加热过程中，使含有硫元素的化合物进入水中，当这种水直接排出时很容易造成对环境的污染，以及造成水资源的浪费，所以急需一种能够对水蒸汽进行回收再利用的环保型电厂废水处理装置。
实用新型内容
本实用新型的目的在于提供一种环保型电厂废水处理装置，以解决上述背景技术中提出的现有电厂对废弃的水蒸汽采用直接排放的方式，造成水资源的浪费以及环境污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保型电厂废水处理装置，包括发电涡轮机本体，所述发电涡轮机本体的正上方安装有用于集结水蒸汽的导管，所述导管远离发电涡轮机本体的一端固定有用于水蒸汽凝结的冷凝管，所述冷凝管远离导管的一端安装有用于收集液态水的集合箱，所述集合箱的底部设置有用于液态水加热汽化的加热装置，所述集合箱远离冷凝管的一侧固定有蒸汽管，所述蒸汽管远离集合箱的一端竖直向上，且面向发电涡轮机本体的底部。
优选的，所述导管靠近发电涡轮机本体的一端固定有收集罩，所述收集罩为圆台形，且收集罩靠近发电涡轮机本体一端的外径与发电涡轮机本体相匹配。
优选的，所述冷凝管的外壁套接有导热管，所述导热管的侧视图为矩形，且导热管的内壁与冷凝管的外壁相切，且导热管的外壁均匀开设有多个固定槽。
优选的，所述固定槽的内部安装有热电制冷片，多个所述热电制冷片之间通过导线并联，且热电制冷片通过导线连接有电源，所述电源与热电制冷片之间通过导线串联有单刀单掷开关。
优选的，所述蒸汽管靠近发电涡轮机本体的一端固定有集汽罩，所述集汽罩位圆台形，且集汽罩靠近发电涡轮机本体的一侧固定有挡板，所述挡板面向发电涡轮机本体的一侧均匀开设有气孔。
优选的，所述蒸汽管靠近集汽罩的端部一体设置有固定臂，所述固定臂通过转轴固定有活动板，所述活动板的尺寸与蒸汽管端部的尺寸一致，所述转轴的外壁套接有扭簧，所述扭簧的两端分别与固定臂和活动板固定。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型，通过导管对穿过发电涡轮机本体的水蒸汽进行收集，再通过冷凝管对水蒸汽的降温凝结，再将凝结的水通入集合箱，再由加热装置对集合箱内部的液态水进行加热并汽化，然后将汽化的水再次推动发电涡轮机本体旋转，能够实现对电厂废水的循环利用，可以避免对环境的污染，以及水资源的浪费。
2.本实用新型，通过蒸汽管将蒸汽通入集汽罩，随着集汽罩内部的气压持续升高，促使蒸汽罩内部的水蒸汽从气孔喷出，并冲击在发电涡轮机本体上，使得发电涡轮机本体与水蒸汽之间动能转移的过程可以在瞬间完成，并随着蒸汽管对集汽罩内部不断供给水蒸汽，使得发电涡轮机本体可以持续地以高速旋转。
发明人 （朱利军;江亚超;杨庆;王涛;）
