申请日 20200121
公开（公告）日 20201106
IPC分类号 C02F1/00; C02F103/04
摘要
本实用新型涉及一种纯水机的废水再利用装置，包括纯水机、排水管、用水管道、电磁阀、止回阀、液位开关、水泵、小型蓄水箱、储水箱及球阀，纯水机排水管的一端与纯水机的排废水口连通，纯水机排水管的另一端与储水箱连通，储水箱内设置有控制电磁阀通断的液位开关。提供了一种纯水机废水再利用装置，将纯水机产生的废水和净水能够合理的分配再利用。
权利要求书
1.一种纯水机的废水再利用装置，其特征在于，包括纯水机、排水管、用水管道、电磁阀、止回阀、液位开关、水泵、小型蓄水箱、储水箱及球阀，纯水机排水管的一端与纯水机的排废水口连通，纯水机排水管的另一端与储水箱连通，储水箱内设置有控制电磁阀通断的液位开关。
2.根据权利要求1所述的一种纯水机的废水再利用装置，其特征在于，所述的液位开关是浮球液位控制器，当储水箱内废水的液位低于最低浮球的位置时，电磁阀处于打开状态；当储水箱内废水液位高于最高浮球的位置时，电磁阀处于关闭状态。
3.根据权利要求1所述的一种纯水机的废水再利用装置，其特征在于，所述电磁阀位于储水箱的上方，在小型蓄水箱和储水箱之间。
4.根据权利要求1所述的一种纯水机的废水再利用装置，其特征在于，所述水泵为变频泵，可预先设定压力调节谁的大小。
5.根据权利要求1所述的一种纯水机的废水再利用装置，其特征在于，所述球阀即为水龙头。
说明书
一种纯水机的废水再利用装置
技术领域
本实用新型涉及废水利用领域，更具体而言，涉及一种纯水机的废水再利用装置。
背景技术
纯水机是一种采用多级滤芯进行水质净化处理的净水设备，处理多使用不添加化学物质的过滤、吸附、反渗透等物理方法。从用途上可划分为生活引用型纯水机、实验室用纯水机、工业纯水机、大型工业纯水机。现如今不管适用于哪种用途的纯水机，制得的纯水都可以得到高效利用，而在制水过程中排出的废水却直接被人所忽视进入了下水道。殊不知，在现如今全球面临缺水的形势下，废水的回收再利用是具有极大意义的。
实用新型内容
为了克服现有技术中的不足，提供一种纯水机的废水再利用装置。

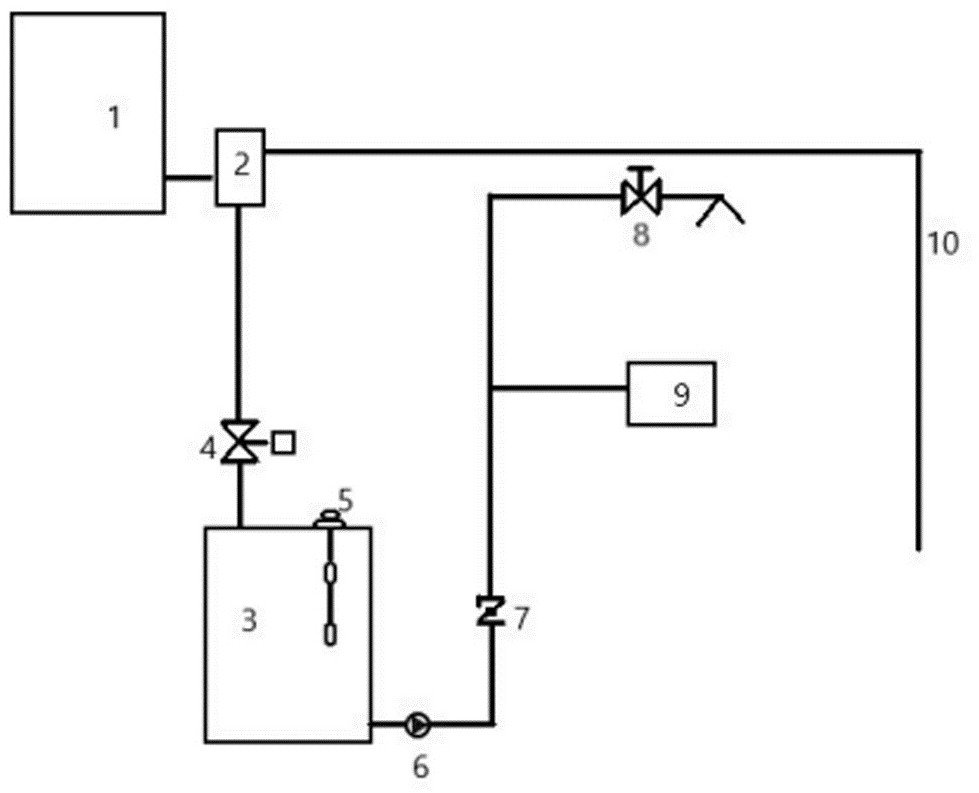

为了克服上述技术问题，本实用新型采用的技术方案为：一种纯水机的废水再利用装置，包括纯水机、排水管、用水管道、电磁阀、止回阀、液位开关、水泵、小型蓄水箱、储水箱及球阀，纯水机排水管的一端与纯水机的排废水口连通，纯水机排水管的另一端与储水箱连通，储水箱内设置有控制电磁阀通断的液位开关。
进一步的，所述的液位开关是浮球液位控制器，当储水箱内废水的液位低于最低浮球的位置时，电磁阀处于打开状态；当储水箱内废水液位高于最高浮球的位置时，电磁阀处于关闭状态。
进一步的，所述电磁阀位于储水箱的上方，在小型蓄水箱和储水箱之间。
进一步的，所述水泵为变频泵，可预先设定压力调节谁的大小。
进一步的，所述球阀即为水龙头。
本实用新型与现有技术相比所具有的有益效果为：提供了一种纯水机废水再利用装置，将纯水机产生的废水和净水能够合理的分配再利用。更大程度的利用纯水机产生的废水，将废水引向三部分，首先废水可用于冲厕所；其次废水可以用于浇地、洗拖布等；最后多余的废水可以流入下水道，能够极大幅度提升自然水的利用率，降低用水成本，节约水资源。
发明人 （梁俊飞）
