申请日 20200812
公开（公告）日 20201106
IPC分类号 C02F1/66; C02F103/34
摘要
本发明涉及废水处理技术领域，具体为一种用于工业废水处理的化学物质中和反应装置，所述第一弹簧的顶部固定连接有集水箱，所述集水箱的内部底端且位于T型板上方活动连接有橡胶塞板，所述集水箱的上表面且位于注水口的两侧均固定连接有限流机构，所述集水箱的内部且位于注水口的下方固定连接有水轮，所述水轮的转轴上活动连接有皮带，所述皮带的底部活动连接有给药机构，当集水箱内部注入的废水达到一定重量时，集水箱由于重力的作用下移，使限流机构移动至将注水口封堵，减轻了工作人员的工作量，利用注水口处的水下落产生的冲击力带动水轮的旋转，从而带动给药机构转动，进而带动给药箱旋转时产生向心力促使给药。
权利要求书

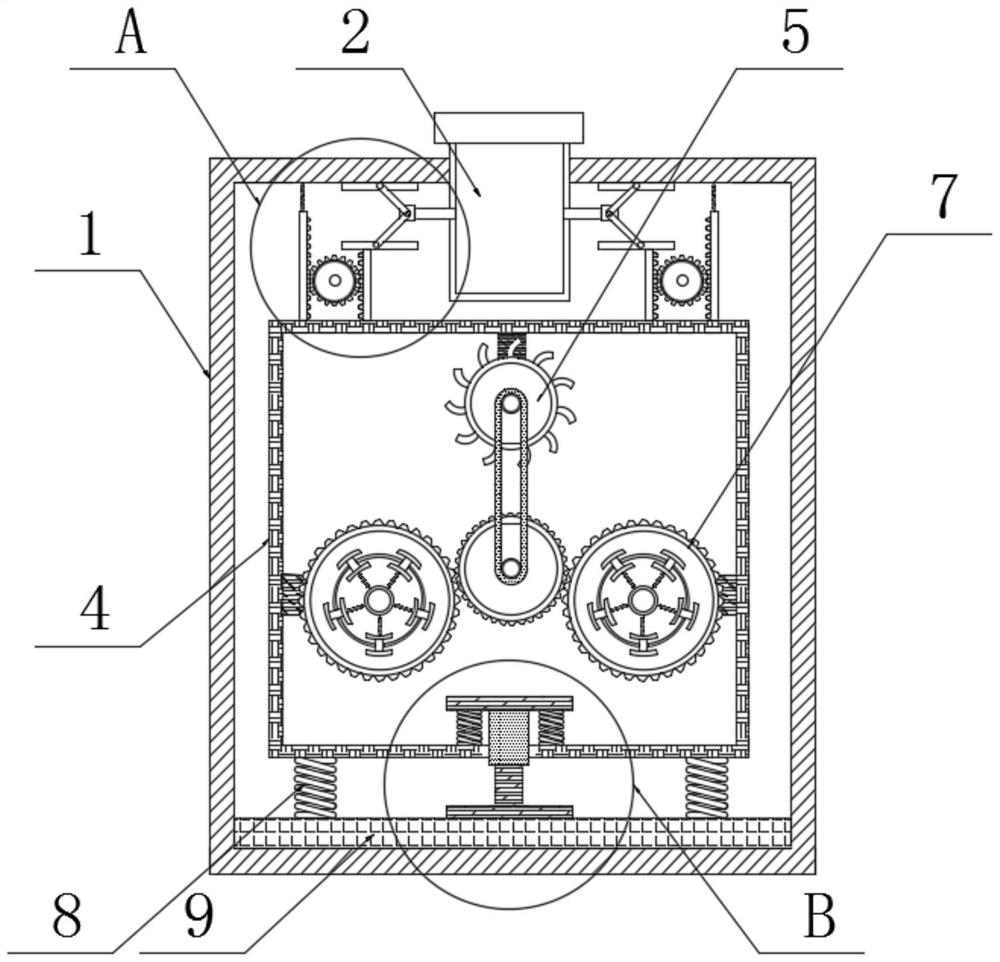

1.一种用于工业废水处理的化学物质中和反应装置，包括废水池(1)，其特征在于：所述废水池(1)的顶部开设有注水口(2)，所述废水池(1)的内部底端固定连接有底板(9)，所述底板(9)的上表面固定连接有第一弹簧(8)，所述底板(9)的上表面且位于第一弹簧(8)的中间固定连接有T型板(26)，所述第一弹簧(8)的顶部固定连接有集水箱(4)，所述集水箱(4)的内部底端且位于T型板(26)上方活动连接有橡胶塞板(28)，所述橡胶塞板(28)的底部且位于集水箱(4)的内壁固定连接有第四弹簧(27)，所述集水箱(4)的上表面且位于注水口(2)的两侧均固定连接有限流机构(3)，所述集水箱(4)的内部且位于注水口(2)的下方固定连接有水轮(5)，所述水轮(5)的转轴上活动连接有皮带(6)，所述皮带(6)的底部活动连接有给药机构(7)；
所限流机构(3)包括第三弹簧(19)、第一齿板(20)、第三齿轮(21)、第二齿板(22)、顶板(23)、曲杆(24)和推板(25)，所述废水池(1)的内壁固定连接有第三弹簧(19)，所述第三弹簧(19)的底部且位于集水箱(4)的上表面固定连接有第一齿板(20)，所述第一齿板(20)的右端啮合有第三齿轮(21)，所述第三齿轮(21)的右端啮合有第二齿板(22)，所述第二齿板(22)的顶部固定连接有顶板(23)，所述顶板(23)的上表面活动连接有曲杆(24)，所述曲杆(24)的一端且位于注水口(2)的侧表面活动连接有推板(25)，所述给药机构(7)包括第一齿轮(10)、第二齿轮(11)和给药箱(12)，所述皮带(6)的一端活动连接有第一齿轮(10)，所述第一齿轮(10)的左右两侧均啮合有第二齿轮(11)，所述第二齿轮(11)的外表面固定连接有给药箱(12)，所述给药箱(12)包括箱体(13)、限位轴(14)、第二弹簧(15)、第一挡板(16)、连接轴(17)和第二挡板(18)，所述箱体(13)的内部固定连接有限位轴(14)，所述限位轴(14)的外表面固定连接有第二弹簧(15)，所述第二弹簧(15)的一端固定连接有第一挡板(16)，所述第一挡板(16)的一端固定连接有连接轴(17)，所述连接轴(17)的一端且位于箱体(13)的外表面固定连接有第二挡板(18)。
2.根据权利要求1所述的一种用于工业废水处理的化学物质中和反应装置，其特征在于：所述第一弹簧(8)的数量有两个，所述第一弹簧(8)关于T型板(26)对称，所述第四弹簧(27)的数量有两个，所述第四弹簧(27)关于橡胶塞板(28)对称。
3.根据权利要求1所述的一种用于工业废水处理的化学物质中和反应装置，其特征在于：所述集水箱(4)的下表面且位于橡胶塞板(28)的外表面开设有出水口，所述集水箱(4)为长方体结构。
4.根据权利要求1所述的一种用于工业废水处理的化学物质中和反应装置，其特征在于：所述第一齿板(20)的高度大于第二齿板(22)的高度，所述第一齿板(20)、第三齿轮(21)与第二齿板(22)均为不锈钢材质。
5.根据权利要求1所述的一种用于工业废水处理的化学物质中和反应装置，其特征在于：所述水轮(5)的直径等于第一齿轮(10)的直径，所述第一齿轮(10)的直径小于第二齿轮(11)的直径。
6.根据权利要求1所述的一种用于工业废水处理的化学物质中和反应装置，其特征在于：所述第二弹簧(15)的数量有五个，所箱体(13)与连接轴(17)之间形成缝隙，所述第一挡板(16)与第二挡板(18)均为弧形结构。
说明书
一种用于工业废水处理的化学物质中和反应装置
技术领域
本发明涉及废水处理技术领域，具体为一种用于工业废水处理的化学物质中和反应装置。
背景技术
废水指的是生活污水、工业废水等排水管渠等无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水，废水的治理一直是水资源重复利用的关键，市场一般用的是化学治理法，并且废水处理装置一直都在发展，需求量非常大。
通常废水中含有许多危害成分，需要投放多种不同的化学药剂进行中和反应，不同药剂与水中物质发生反应不同，而在进行废水处理过程中，废水池内每次注满废水，工作人员就需要去完成暂停注水、投药、放水这几步过程，需时刻看守，不仅消耗工作人员大量的时间，而且处理过程缓慢，因此，本领域技术人员提供了一种用于工业废水处理的化学物质中和反应装置，以解决上述背景技术中提出的问题。
发明内容
为了解决上述技术问题，本发明提供一种用于工业废水处理的化学物质中和反应装置，由以下具体技术手段所达成：
一种用于工业废水处理的化学物质中和反应装置，包括废水池，所述废水池的顶部开设有注水口，所述废水池的内部底端固定连接有底板，所述底板的上表面固定连接有第一弹簧，所述底板的上表面且位于第一弹簧的中间固定连接有T型板，所述第一弹簧的顶部固定连接有集水箱，所述集水箱的内部底端且位于T型板上方活动连接有橡胶塞板，所述橡胶塞板的底部且位于集水箱的内壁固定连接有第四弹簧，所述集水箱的上表面且位于注水口的两侧均固定连接有限流机构，所述集水箱的内部且位于注水口的下方固定连接有水轮，所述水轮的转轴上活动连接有皮带，所述皮带的底部活动连接有给药机构，所限流机构包括第三弹簧、第一齿板、第三齿轮、第二齿板、顶板、曲杆和推板，所述废水池的内壁固定连接有第三弹簧，所述第三弹簧的底部且位于集水箱的上表面固定连接有第一齿板，所述第一齿板的右端啮合有第三齿轮，所述第三齿轮的右端啮合有第二齿板，所述第二齿板的顶部固定连接有顶板，所述顶板的上表面活动连接有曲杆，所述曲杆的一端且位于注水口的侧表面活动连接有推板，所述给药机构包括第一齿轮、第二齿轮和给药箱，所述皮带的一端活动连接有第一齿轮，所述第一齿轮的左右两侧均啮合有第二齿轮，所述第二齿轮的外表面固定连接有给药箱，所述给药箱包括箱体、限位轴、第二弹簧、第一挡板、连接轴和第二挡板，所述箱体的内部固定连接有限位轴，所述限位轴的外表面固定连接有第二弹簧，所述第二弹簧的一端固定连接有第一挡板，所述第一挡板的一端固定连接有连接轴，所述连接轴的一端且位于箱体的外表面固定连接有第二挡板。
作为优化，所述第一弹簧的数量有两个，所述第一弹簧关于T型板对称，所述第四弹簧的数量有两个，所述第四弹簧关于橡胶塞板对称。
作为优化，所述集水箱的下表面且位于橡胶塞板的外表面开设有出水口，所述集水箱为长方体结构。
作为优化，所述第一齿板的高度大于第二齿板的高度，所述第一齿板、第三齿轮与第二齿板均为不锈钢材质。
作为优化，所述水轮的直径等于第一齿轮的直径，所述第一齿轮的直径小于第二齿轮的直径。
作为优化，所述第二弹簧的数量有五个，所箱体与连接轴之间形成缝隙，所述第一挡板与第二挡板均为弧形结构。
本发明具备以下有益效果：
1、该用于工业废水处理的化学物质中和反应装置，通过将废水池的内部用第一弹簧连接集水箱，当集水箱内部注入的废水达到一定重量时，集水箱由于重力的作用下移，从而带动集水箱顶端固定连接的第一齿板下移，第一齿板下移的过程带动第三齿轮的转动，从而使第三齿轮带动第二齿板向上移动，进而固定连接在第二齿板顶部的顶板上移并带动曲杆折合，最终使曲杆推动推板进入注水口的内部并将注水口封堵，此时废水不再注入，当集水箱下落到使T型板将密封在集水箱底部出水口的橡胶塞板向上顶出时，发生化学反应后的废水从橡胶塞板处的出口可流出，以至于集水箱的重量减小，恢复原位，达到循环使用的效果，减轻了工作人员的工作量，同时提高了工作效率。
2、该用于工业废水处理的化学物质中和反应装置，通过在集水箱的内部安装给药机构，利用注水口处的水下落产生的冲击力带动水轮的旋转，从而使水轮通过皮带带动第一齿轮旋转，第一齿轮分别带动其两侧啮合的第二齿轮进行旋转，在旋转的过程中，固定连接在第二齿轮的外表面的给药箱由于旋转时产生向心力促使第二挡板向外远离箱体，从而使药剂沿箱体与连接轴之间的缝隙流出并混合在废水中，当注水口处不在注入废水时，给药机构随即停止运转，因此给药箱也停止给药，该过程实现根据注水程度自动给药，使废水处理更加高效。
发明人 （陈真福）
