申请日 2020.04.02
公开（公告）日 2020.11.06
IPC分类号 C02F11/126; B30B9/20
摘要
本实用新型涉及污水处理技术领域，且公开了一种节能环保的废水治理设备，包括机架，所述机架的一端固定连接有电控箱，所述电控箱内腔的中部固定安装有电动机，所述电动机的转动端活动连接有转动轴，所述转动轴的一端活动连接有驱动齿轮，所述机架一侧的一角固定连接有出水口。本实用新型通过仅用一个电动机进行污水处理，使得机械在注入待处理的污泥时，能通过两个相对运转的滚筒将污泥往两个滚筒中部的缝隙挤压，使污泥中的大部分水分从污泥水中分离出，并从清腔水箱中自动落入集水腔中，避免了传统机械需要动用多台电动机等机械配合才能完成对污水处理的问题，减少了污水处理时的能源消耗，提高了机械的加工效率。
权利要求书

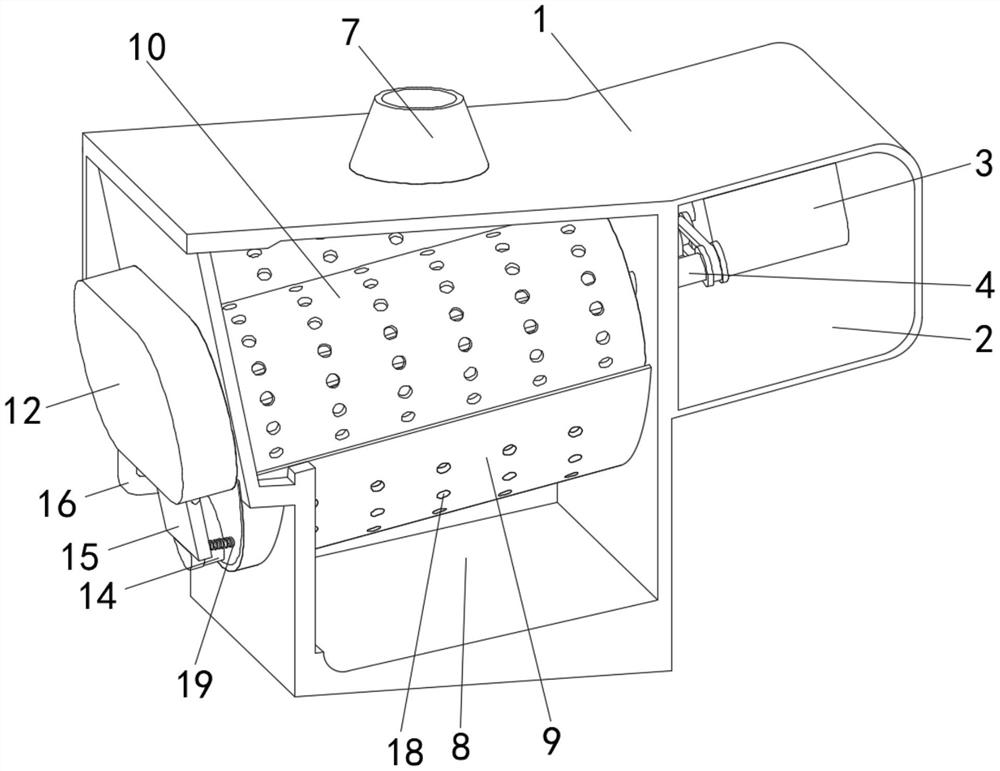

1.一种节能环保的废水治理设备，包括机架(1)，其特征在于：所述机架(1)的一端固定连接有电控箱(2)，所述电控箱(2)内腔的中部固定安装有电动机(3)，所述电动机(3)的转动端活动连接有转动轴(4)，所述转动轴(4)的一端活动连接有驱动齿轮(5)，所述机架(1)一侧的一角固定连接有出水口(6)，所述机架(1)上表面的中部固定连接有入污口(7)，所述机架(1)内腔的下端设置有集水腔(8)，所述集水腔(8)的上表面固定连接有滤水板(9)，所述滤水板(9)的上表面活动连接有转动滚筒(10)，所述转动滚筒(10)的中部固定连接有输水槽(11)，所述机架(1)的另一端固定连接有清腔水箱(12)，所述清腔水箱(12)内腔下表面的中部固定安装有水泵(13)，所述机架(1)的另一端设置有位于清腔水箱(12)下方的排泥口(14)，所述排泥口(14)的一侧活动连接有封口板(15)，所述清腔水箱(12)的下方通过输水管(16)与集水腔(8)固定连接。
2.根据权利要求1所述的一种节能环保的废水治理设备，其特征在于：所述转动轴(4)的数量为两个，两个所述转动轴(4)的表面均开设有清洗孔(17)，且内腔均为中空结构。
3.根据权利要求1所述的一种节能环保的废水治理设备，其特征在于：所述集水腔(8)的下表面为呈15°倾斜的斜面。
4.根据权利要求1所述的一种节能环保的废水治理设备，其特征在于：所述转动滚筒(10)与滤水板(9)的表面均开设有滤水孔(18)，且滤水孔(18)的直径值小于污泥的直径值。
5.根据权利要求1所述的一种节能环保的废水治理设备，其特征在于：所述清腔水箱(12)的内腔被固定板分为两部分，且通过圆孔将其连通。
6.根据权利要求1所述的一种节能环保的废水治理设备，其特征在于：所述水泵(13)通过输水管(16)与两个转动轴(4)活动连接。
7.根据权利要求1所述的一种节能环保的废水治理设备，其特征在于：所述封口板(15)的两侧活动连接有弹簧(19)，且弹簧(19)的伸缩长度为0-8厘米。
说明书
一种节能环保的废水治理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种节能环保的废水治理设备。
背景技术
污泥是一种由水和污水处理过程中所产生的固定沉淀的混合物质，在一些工业废水和生活废水的处理过程中，不可避免的会有污泥产生，而对于污泥的处理又有各种固液分离机和污泥脱水机对污泥进行脱水处理。
传统的污泥脱水机通常分为三类，分别是离心式、滤带式和螺旋环牒式，但不同种类的污泥脱水机的缺点也相应不同，像离心式污泥脱水机的能耗较高，且噪音大，影响工作人员的健康，而滤带式的回流污泥较多，且在完成脱水后反冲洗用水量大、能耗高且维修复杂，均不利于机械的节能减排。
实用新型内容
针对现有技术的不足，本实用新型提供了一种节能环保的废水治理设备，具备节能减排、自动清洗的优点，解决了上述背景技术中所提到的问题。
本实用新型提供如下技术方案：一种节能环保的废水治理设备，包括机架，所述机架的一端固定连接有电控箱，所述电控箱内腔的中部固定安装有电动机，所述电动机的转动端活动连接有转动轴，所述转动轴的一端活动连接有驱动齿轮，所述机架一侧的一角固定连接有出水口，所述机架上表面的中部固定连接有入污口，所述机架内腔的下端设置有集水腔，所述集水腔的上表面固定连接有滤水板，所述滤水板的上表面活动连接有转动滚筒，所述转动滚筒的中部固定连接有输水槽，所述机架的另一端固定连接有清腔水箱，所述清腔水箱内腔下表面的中部固定安装有水泵，所述机架的另一端设置有位于清腔水箱下方的排泥口，所述排泥口的一侧活动连接有封口板，所述清腔水箱的下方通过输水管与集水腔固定连接。
精选的，所述转动轴的数量为两个，两个所述转动轴的表面均开设有清洗孔，且内腔均为中空结构。
精选的，所述集水腔的下表面为呈15°倾斜的斜面。
精选的，所述转动滚筒与滤水板的表面均开设有滤水孔，且滤水孔的直径值小于污泥的直径值。
精选的，所述清腔水箱的内腔被固定板分为两部分，且通过圆孔将其连通。
精选的，所述水泵通过输水管与两个转动轴活动连接。
精选的，所述封口板的两侧活动连接有弹簧，且弹簧的伸缩长度为0-8厘米。
与现有技术对比，本实用新型具备以下有益效果：
1、本实用新型通过仅用一个电动机进行污水处理，使得机械在注入待处理的污泥时，能通过两个相对运转的滚筒将污泥往两个滚筒中部的缝隙挤压，使污泥中的大部分水分从污泥水中分离出，并从清腔水箱中自动落入集水腔中，避免了传统机械需要动用多台电动机等机械配合才能完成对污水处理的问题，减少了污水处理时的能源消耗，提高了机械的加工效率。
2、本实用新型通过在机架侧面加设污水回收清洗机构，使得机械在进行污水完处理后，能通过水泵抽取污水处理后的水分，进行对机械内腔的清洗，避免了传统污水处理机在进行污水处理后需要用大量水分清洗机腔的问题，使处理后的污水能得到二次利用，且不会产生水分的二次污染，减少了污水的产生。
发明人 （於利红）
