申请日 20191224
公开（公告）日 20201106
IPC分类号 C02F9/00; C02F9/02
摘要
本实用新型公开了一种粮食加工用废水处理装置，包括装置主体、废水箱和净化液箱，装置主体的底部固定连接有支架，支架的表面正前方嵌入连接有智能控制器，装置主体的表面另一侧嵌入连接有出水口，装置主体的表面顶部一侧嵌入连接有进水泵，进水泵的内部固定连接有UV紫外灯，UV紫外灯很好的提高了装置的杀菌性，便于装置进行下一步的操作，透气膜很好的提高了装置的实用性，降低成本的投资，湿度检测仪很好的提高了装置的灵活性和稳定性，延长装置的使用寿命，过滤机构很好的提高了装置的过滤性，提高工作效果，除味机构很好的提高了装置的多功能性，便于对废水处理的具体工作实施，适用于废水处理的使用，在未来具有广泛的发展前景。
权利要求书

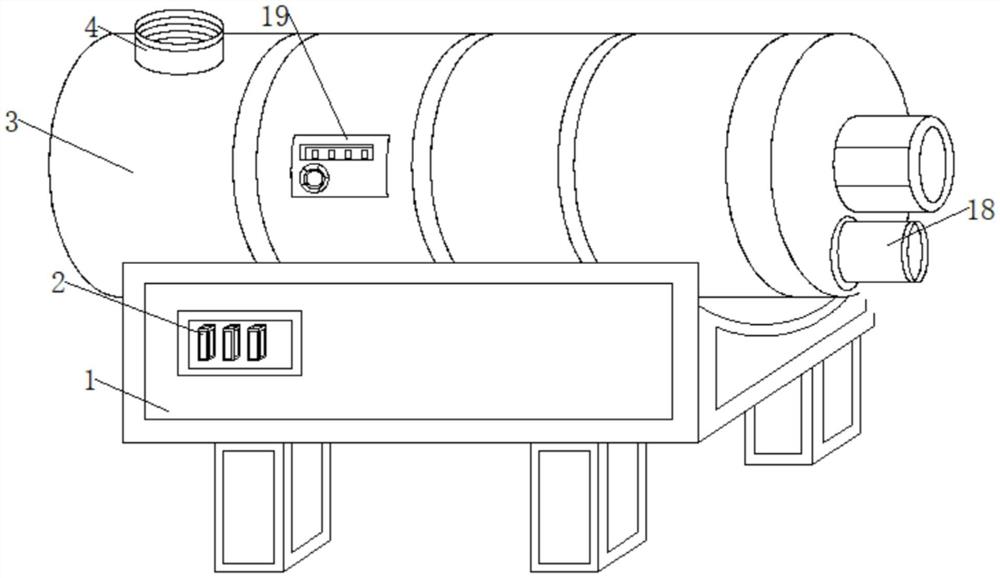

1.一种粮食加工用废水处理装置，包括装置主体(3)、废水箱(5)和净化液箱(12)，其特征在于：所述装置主体(3)的底部固定连接有支架(1)，所述支架(1)的表面正前方嵌入连接有智能控制器(2)，所述装置主体(3)的表面顶部一侧嵌入连接有进水泵(4)，所述装置主体(3)的表面一侧嵌入连接有出水口(18)，所述装置主体(3)的内部一侧固定连接有废水箱(5)，所述废水箱(5)的内部顶部固定连接有金属过滤层(6)，所述金属过滤层(6)的底部贯穿连接有过滤筒(8)，所述过滤筒(8)的表面中间部位贯穿连接有阀门(10)，所述阀门(10)的表面一侧固定连接有密封圈(11)，所述废水箱(5)的表面一侧贯穿连接有连接管(9)，所述装置主体(3)的内部另一侧固定连接有净化液箱(12)。
2.根据权利要求1所述的一种粮食加工用废水处理装置，其特征在于：所述净化液箱(12)的内部一侧贯穿连接有进气管(13)，所述进气管(13)的内部一侧固定连接有植物除臭层(14)，所述净化液箱(12)的内部顶部固定连接有活性炭吸附网(15)，所述净化液箱(12)的内部另一侧固定连接有吸附罐(17)，所述净化液箱(12)的内部底部贯穿连接有出气管(16)。
3.根据权利要求1所述的一种粮食加工用废水处理装置，其特征在于：所述进水泵(4)的内部嵌入连接有UV紫外灯(401)。
4.根据权利要求1所述的一种粮食加工用废水处理装置，其特征在于：所述装置主体(3)的表面正前方嵌入连接有湿度检测仪(19)。
5.根据权利要求1所述的一种粮食加工用废水处理装置，其特征在于：所述连接管(9)的内部固定连接有透气膜(901)。
6.根据权利要求1所述的一种粮食加工用废水处理装置，其特征在于：所述净化液箱(12)内部一侧的进气管(13)，进气管(13)内部一侧的植物除臭层(14)，净化液箱(12)内部顶部的活性炭吸附网(15)，净化液箱(12)内部另一侧的吸附罐(17)，净化液箱(12)内部底部的出气管(16)共同组成除味机构。
7.根据权利要求1所述的一种粮食加工用废水处理装置，其特征在于：所述废水箱(5)内部顶部的金属过滤层(6)，金属过滤层(6)底部的过滤筒(8)，过滤筒(8)表面中间部位的阀门(10)，阀门(10)表面一侧的密封圈(11)共同组成过滤机构。
说明书
一种粮食加工用废水处理装置
技术领域
本实用涉及废水处理的技术领域，具体为一种粮食加工用废水处理装置。
背景技术
粮食是我们的必须生活要素,我国作为农业大国,粮食的产量居全球首位，出口量也是位列前茅,粮食放置一段时间后都会发潮,甚至变质,这就需要经常对粮食进行加工处理,这不仅加大了劳动强度,而且效率也很低。
由于在实际的操作中，治理难度较大,一直影响着城市环境及其建设,随着城市化的推进,用水量的不断增加,污染将会更加的严重,影响也会更加的恶劣,废水除异味装置是一种能有效处理城区的生活污水,现如今对污水水质排放标准各不相同,废水处理工艺也很多,因标准不同所以采用设备也不一样,而现在的废水除异味装置在工作时需要人工不断的操作,处理污水的速度十分缓慢,不能够有效的去除废水中的异味,并且不能同时处理不同污染的废水。
所以，如何设计一种粮食加工用废水处理装置，成为我们当前需要解决的问题。
实用新型内容
本实用新型的目的在于提供一种粮食加工用废水处理装置，以解决上述背景技术中提出的功能单一、结构安装复杂，对废水的处理效果慢、不能够有效的去除废水中的异味等问题。
为实现上述目的，本实用新型提供如下技术方案：一种粮食加工用废水处理装置，包括装置主体、废水箱和净化液箱，所述装置主体的底部固定连接有支架，所述支架的表面正前方嵌入连接有智能控制器，所述装置主体的表面顶部一侧嵌入连接有进水泵，所述装置主体的表面一侧嵌入连接有出水口，所述装置主体的内部一侧固定连接有废水箱，所述废水箱的内部顶部固定连接有金属过滤层，所述金属过滤层的底部贯穿连接有过滤筒，所述过滤筒的表面中间部位贯穿连接有阀门，所述阀门的表面一侧固定连接有密封圈，所述废水箱的表面一侧贯穿连接有连接管，所述装置主体的内部另一侧固定连接有净化液箱，所述净化液箱的内部一侧贯穿连接有进气管，所述进气管的内部一侧固定连接有植物除臭层，所述净化液箱的内部顶部固定连接有活性炭吸附网，所述净化液箱的内部另一侧固定连接有吸附罐，所述净化液箱的内部底部贯穿连接有出气管。
优选的，所述进水泵的内部嵌入连接有UV紫外灯。
优选的，所述装置主体的表面正前方嵌入连接有湿度检测仪。
优选的，所述连接管的内部固定连接有透气膜。
优选的，所述净化液箱内部一侧的进气管，进气管内部一侧的植物除臭层，净化液箱内部顶部的活性炭吸附网，净化液箱内部另一侧的吸附罐，净化液箱内部底部的出气管共同组成除味机构。
优选的，所述废水箱内部顶部的金属过滤层，金属过滤层底部的过滤筒，过滤筒表面中间部位的阀门，阀门表面一侧的密封圈共同组成过滤机构。
与现有技术相比，本实用新型的有益效果是:
1.该种粮食加工用废水处理装置，通过设置除味机构，在装置主体的内部另一侧安装净化液箱，在净化液箱的内部安装植物除臭层，净化液箱内部的顶部安装有活性炭吸附网，同时在植物除臭层的对面一侧安装吸附罐，通过植物除臭层进行对废水气味做出天然的除臭，由于活性炭吸附网具有很强的吸附作用和废水的净化有着最成熟、最安全、效果最佳的功能，便于对废水处理的投资费用最低的功效，很好的提高了装置的吸附性和可再生的能源使用合理性。
2.该种粮食加工用废水处理装置，通过设置过滤机构，在装置主体的内部一侧安装废水箱，废水箱的内部顶部安装金属过滤网，同时在金属过滤网的底部安装过滤筒，通过在废水进入的同时就开始进行基础过滤，便于装置进行下一步的实施操作，同时在过滤筒的表面中间部位安装阀门，阀门的表面一侧安装密封圈，通过阀门和密封圈在废水箱进行过滤时对废水进入的控制调节，便于装置可以对每一部分的废水进行较好较为完善的过滤处理，提高装置的工作效率，很好的提高了装置的实用性和过滤性。
发明人 （缪新亚）
