申请日 20200313
公开（公告）日 20201106
IPC分类号 B01D29/58; B01D29/31; B01D29/64; B01D29/68; C02F1/00
摘要
本实用新型公开了一种改进型废水预处理用过滤器，包括外筒，外筒的外壁分别连通有进水接口、出水接口和反冲洗接口，所述外筒的内部设有多级过滤结构，该多级过滤结构由可拆卸安装在外筒端部的端盖进行轴向压紧固定。本实用新型结构简单，废水从进水接口进入，经过粗滤网筒和细滤网筒过滤，实现对废水的处理，向反冲洗接口内注入洁净的水，将细滤网筒内壁的杂质冲洗干净，同时驱动电机带动螺旋毛刷转动，进一步清洁上述杂质，洁净水将杂质经过粗滤网筒，从进水接口排出，实现反冲洗，延长设备的使用寿命。
权利要求书

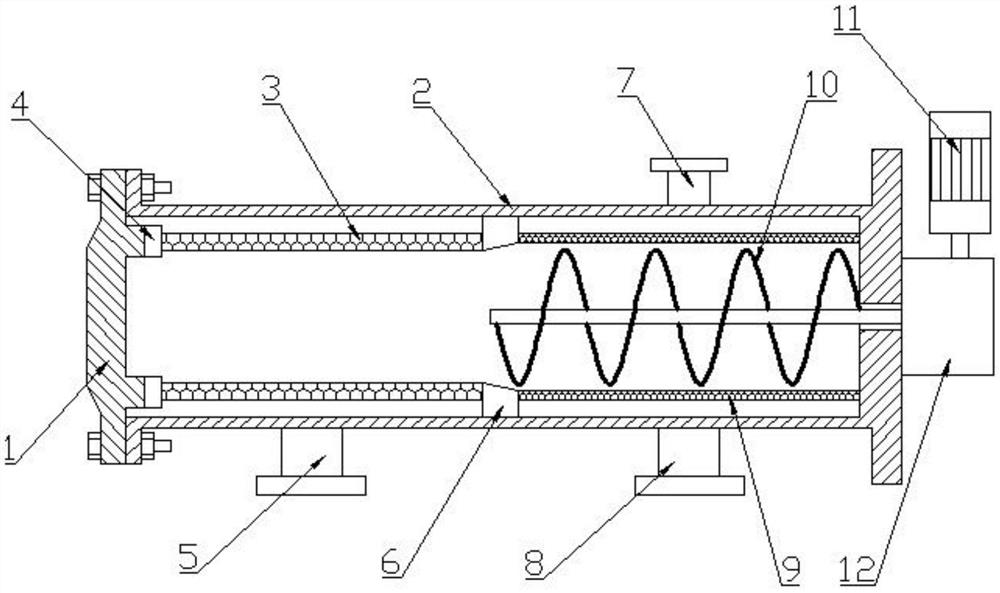

1.一种改进型废水预处理用过滤器，包括外筒(2)，外筒(2)的外壁分别连通有进水接口(5)、出水接口(8)和反冲洗接口(7)，其特征在于，所述外筒(2)的内部设有多级过滤结构，该多级过滤结构由可拆卸安装在外筒(2)端部的端盖(1)进行轴向压紧固定。
2.根据权利要求1所述的一种改进型废水预处理用过滤器，其特征在于，所述多级过滤结构包括位于外筒(2)内部的粗滤网筒(3)和细滤网筒(9)，粗滤网筒(3)与进水接口(5)位置对应设置，细滤网筒(9)分别与出水接口(8)和反冲洗接口(7)位置对应设置，粗滤网筒(3)和细滤网筒(9)连接处之间设有固定环(6)，所述细滤网筒(9)内设有内壁清洁结构。
3.根据权利要求2所述的一种改进型废水预处理用过滤器，其特征在于，所述内壁清洁结构包括驱动电机(11)，驱动电机(11)的输出端连接减速器(12)的输入端，减速器(12)的输出端连接有转轴，转轴与外筒(2)转动连接，转轴上安装有螺旋毛刷(10)，减速器(12)与外筒(2)连接，螺旋毛刷(10)紧贴细滤网筒(9)内壁。
4.根据权利要求2所述的一种改进型废水预处理用过滤器，其特征在于，所述端盖(1)与粗滤网筒(3)连接处之间设有垫圈(4)，该垫圈(4)具有弹性。
说明书
一种改进型废水预处理用过滤器
技术领域
本实用新型涉及过滤器技术领域，尤其涉及一种改进型废水预处理用过滤器。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水；在废水处理的过程中，采用一级过滤结构，过滤效果较差，而采用多级过滤结构，虽然过滤效果相对较好，但是细小的固体颗粒仍易堵塞较密的网筛，最终降低过滤效率，减少设备使用寿命。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种改进型废水预处理用过滤器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种改进型废水预处理用过滤器，包括外筒，外筒的外壁分别连通有进水接口、出水接口和反冲洗接口，所述外筒的内部设有多级过滤结构，该多级过滤结构由可拆卸安装在外筒端部的端盖进行轴向压紧固定。
优选地，所述多级过滤结构包括位于外筒内部的粗滤网筒和细滤网筒，粗滤网筒与进水接口位置对应设置，细滤网筒分别与出水接口和反冲洗接口位置对应设置，粗滤网筒和细滤网筒连接处之间设有固定环，所述细滤网筒内设有内壁清洁结构。
优选地，所述内壁清洁结构包括驱动电机，驱动电机的输出端连接减速器的输入端，减速器的输出端连接有转轴，转轴与外筒转动连接，转轴上安装有螺旋毛刷，减速器与外筒连接，螺旋毛刷紧贴细滤网筒内壁。
优选地，所述端盖与粗滤网筒连接处之间设有垫圈，该垫圈具有弹性。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，废水从进水接口进入，经过粗滤网筒和细滤网筒过滤，实现对废水的处理，向反冲洗接口内注入洁净的水，将细滤网筒内壁的杂质冲洗干净，同时驱动电机带动螺旋毛刷转动，进一步清洁上述杂质，洁净水将杂质经过粗滤网筒，从进水接口排出，实现反冲洗，延长设备的使用寿命。
发明人 （李汉驰;周辉;金纲;）
