申请日 20200804
公开（公告）日 20201106
IPC分类号 C02F9/14; H02J7/00
摘要
本发明公开了一种一体化废水处理设备及处理工艺，包括设备箱体，设备箱体底部的四个拐角处设有支撑柱，设备箱体的右侧设有控制电箱，控制电箱内设有蓄电池以及控制主板，设备箱体的顶端设有进液泵，设备箱体的前侧设有放置架，放置架上缠绕有水管，放置架底部设有排气管，设备箱体的内部从上而下依次设有废水收集池、厌氧池、好氧池以及电解池，废水收集池与厌氧池之间设有格栅网，厌氧池内设有厌氧搅拌器，厌氧池与好氧池之间设有循环水管，循环水管上设有循环进液泵，电解池内设有液位计、正电极以及负电极，电解池与排气管之间通过曝气风机相连通。操作方便，占地面积小，设备简单，而且使用方便，适合大量推广使用。
权利要求书

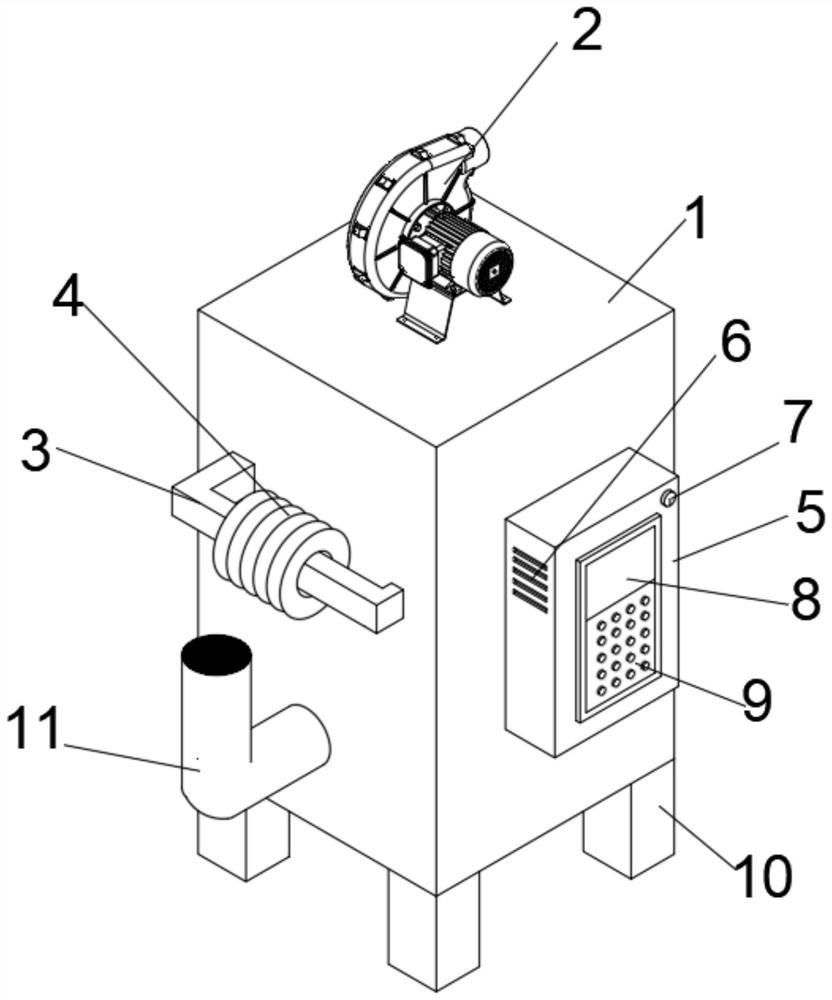

1.一种一体化废水处理设备，包括设备箱体(1)，其特征在于：所述设备箱体(1)底部的四个拐角处设有支撑柱(10)，所述设备箱体(1)的右侧设有控制电箱(5)，所述控制电箱(5)内设有蓄电池(23)以及控制主板(24)，所述蓄电池(23)与控制主板(24)电连接，所述设备箱体(1)的顶端设有进液泵(2)，所述设备箱体(1)的前侧设有放置架(3)，所述放置架(3)上缠绕有水管(4)，所述放置架(3)底部设有排气管(11)，所述设备箱体(1)的内部从上而下依次设有废水收集池(13)、厌氧池(15)、好氧池(18)以及电解池(19)，所述废水收集池(13)与厌氧池(15)之间设有格栅网(14)，所述厌氧池(15)内设有厌氧搅拌器(25)，所述厌氧池(15)与好氧池(18)之间设有循环水管(17)，所述循环水管(17)上设有循环进液泵(16)，所述电解池(19)内设有液位计(20)、正电极(21)以及负电极(22)，所述电解池(19)与排气管(11)之间通过曝气风机(26)相连通。
2.根据权利要求1所述的一种一体化废水处理设备，其特征在于：所述控制电箱(5)与设备箱体(1)之间通过螺栓固定，所述控制电箱(5)的一侧设有散热孔(6)，所述控制电箱(5)的正面右上角设有控制开关(7)，所述控制电箱(5)的正面设有显示屏(8)和操作按钮(9)，所述显示屏(8)位于操作按钮(9)的顶端，所述控制主板(24)与操作按钮(9)、显示屏(8)以及控制开关(7)电连接。
3.根据权利要求1所述的一种一体化废水处理设备，其特征在于：所述进液泵(2)与设备箱体(1)的顶端之间通过螺栓固定，所述进液泵(2)的出水端通过进水管(12)与废水收集池(13)相连通，所述水管(4)在设备使用拿出插在进液泵(2)的进水端处，所述放置架(3)与设备箱体(1)之间固定连接。
4.根据权利要求1所述的一种一体化废水处理设备，其特征在于：所述厌氧搅拌器(25)包括电机(27)、搅拌轴(29)以及搅拌扇叶(28)，所述电机(27)固定在厌氧池(15)的侧壁上，所述电机(27)的输出端与搅拌轴(29)固定，所述搅拌扇叶(28)固定在搅拌轴(29)上。
5.根据权利要求1所述的一种一体化废水处理设备，其特征在于：所述控制主板(24)与进液泵(2)、循环进液泵(16)、电机(27)、液位计(20)、正电极(21)、负电极(22)以及曝气风机(26)电连接。
6.根据权利要求1所述的一种一体化废水处理设备，其特征在于：所述蓄电池(23)为锂电池。
7.根据权利要求1所述的一种一体化废水处理设备，其特征在于：所述支撑柱(10)与设备箱体(1)之间固定连接。
8.根据权利要求1所述的一种一体化废水处理设备，其特征在于：所述进液泵(2)的型号为50WQDX9-6-0.37。
9.一种一体化废水处理工艺，其特征在于，其工艺流程如下：
S1：首先将设备箱体(1)移动至需要处理废水处；
S2：然后将放置架(3)上的水管(4)取下，一端与进液泵(2)插接，另一端伸入需要处理的废水中；
S3：启动控制电箱(5)上的控制开关(7)启动设备，通过操作按钮(9)启动进液泵(2)将废水抽到废水收集池(13)中，然后经过格栅网(14)进行过滤到厌氧池(15)中，启动厌氧搅拌器(25)对其进行搅拌，然后流入到好氧池(18)中，好氧池(18)与厌氧池(15)之间通过循环进液泵(16)与循环水管(17)构成废水循环直至完全反应为止；
S4：反应完全后的废水流入到电解池(19)中，通过操作按钮(9)给正电极(21)和负电极(22)通电，对废水进行点解生成气体，然后启动曝气风机(26)将点解的气体排出即可。
说明书
一种一体化废水处理设备及处理工艺
技术领域
本发明涉及废水处理技术领域，特别涉及一种一体化废水处理设备及处 理工艺。
背景技术
废水(wastewater)是指居民活动过程中排出的水及径流雨水的总称。它 包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过 一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标 准的水。
《GB8978-1996污水综合排放标准》中规定了69种水污染物的 允许排放浓度，主要为传统的、大家已熟知的废水污染物。然而，随 着中国成为全世界发展最快的大型经济体，各类工业排放的众多化学 品也随之增加，一些有毒有害的有机污染物尤其令人担忧。这些有毒 有害物质一旦排放到环境中，就会对人类健康和生态系统构成长期威 胁。许多国家甚至全世界都禁止或限制这些有毒有害物质，但是在我 国尚未全部列为禁止或严格限制物质，也未列入相关行业废水排放标 准监测污染物名单中，且污水处理厂的处理工艺也还未针对这些物质 进行相关设计。企业可以委托环境保护部门或第三方检测机构如SGS 进行废水限用物质检测，获取各类限用物质的检测数据，了解生产过 程中的各类用水特征，为消除有毒有害化学品排放、减少工业水污染 危害而努力。
废水若直接排放有以下危害：
1、工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导 致水生动植物的死亡甚至绝迹
2、工业废水还可能渗透到地下水，污染地下水；如果周边居民采用被污 染的地表水或地下水作为生活用水，会危害身体健康，重者死亡；
3、工业废水渗入土壤，造成土壤污染。影响植物和土壤中微生物的生长。
4、有些工业废水还带有难闻的恶臭，污染空气。
5、工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体 内，而后通过食物链到达人体内，对人体造成危害。
工业废水对环境的破坏是相当大的，20世纪的“八大公害事件”中的 “水俣事件”和“富山事件”就是由于工业废水的污染。
现有的废水处理设备还不够完善，一般都是经过处理后排放到自然界， 需要花费大量的时间、人力以及财力，而且占地面积大，需要大量的设备， 因此需要一种一体化废水处理设备。
发明内容
本发明的目的在于提供一种一体化废水处理设备及处理工艺，以解决上 述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种一体化废水处理设备， 包括设备箱体，所述设备箱体底部的四个拐角处设有支撑柱，所述设备箱体 的右侧设有控制电箱，所述控制电箱内设有蓄电池以及控制主板，所述蓄电 池与控制主板电连接，所述设备箱体的顶端设有进液泵，所述设备箱体的前 侧设有放置架，所述放置架上缠绕有水管，所述放置架底部设有排气管，所 述设备箱体的内部从上而下依次设有废水收集池、厌氧池、好氧池以及电解 池，所述废水收集池与厌氧池之间设有格栅网，所述厌氧池内设有厌氧搅拌 器，所述厌氧池与好氧池之间设有循环水管，所述循环水管上设有循环进液 泵，所述电解池内设有液位计、正电极以及负电极，所述电解池与排气管之 间通过曝气风机相连通。
进一步的，所述控制电箱与设备箱体之间通过螺栓固定，所述控制电箱 的一侧设有散热孔，所述控制电箱的正面右上角设有控制开关，所述控制电 箱的正面设有显示屏和操作按钮，所述显示屏位于操作按钮的顶端，所述控 制主板与操作按钮、显示屏以及控制开关电连接。
进一步的，所述进液泵与设备箱体的顶端之间通过螺栓固定，所述进液 泵的出水端通过进水管与废水收集池相连通，所述水管在设备使用拿出插在 进液泵的进水端处，所述放置架与设备箱体之间固定连接。
进一步的，所述厌氧搅拌器包括电机、搅拌轴以及搅拌扇叶，所述电机 固定在厌氧池的侧壁上，所述电机的输出端与搅拌轴固定，所述搅拌扇叶固 定在搅拌轴上。
进一步的，所述控制主板与进液泵、循环进液泵、电机、液位计、正电 极、负电极以及曝气风机电连接。
进一步的，所述蓄电池为锂电池。
进一步的，所述支撑柱与设备箱体之间固定连接。
进一步的，所述进液泵的型号为50WQDX9-6-0.37。
一种一体化废水处理工艺，其特征在于，其工艺流程如下：
S1：首先将设备箱体移动至需要处理废水处；
S2：然后将放置架上的水管取下，一端与进液泵插接，另一端伸入需要 处理的废水中；
S3：启动控制电箱上的控制开关启动设备，通过操作按钮启动进液泵将 废水抽到废水收集池中，然后经过格栅网进行过滤到厌氧池中，启动厌氧搅 拌器对其进行搅拌，然后流入到好氧池中，好氧池与厌氧池之间通过循环进 液泵与循环水管构成废水循环直至完全反应为止；
S4：反应完全后的废水流入到电解池中，通过操作按钮给正电极和负电 极通电，对废水进行点解生成气体，然后启动曝气风机将点解的气体排出即 可。
本发明有益效果：本发明通过设置废水收集池、厌氧池、好氧池以及电 极池，通过控制电箱控制所有电气设备，采用一体式设备箱体设计，使得其 操作方便，占地面积小，设备简单，而且使用方便，适合大量推广使用。
发明人 （张自由）
