申请日 20200311
公开（公告）日 20201106
IPC分类号 C02F9/02; C02F103/38
摘要
本实用新型公开了一种淀粉湿法生产用废水处理装置，包括过滤罐和沉淀池、去除罐，所述过滤罐的内部顶部固定安装有第一过滤网，且第一过滤网的底部固定安装有第二过滤网，所述过滤罐外部的顶部固定连接有进水管。本实用新型设置有排污管与调节手轮配合，便于对装置沉淀的污泥与异物进行排出，增加了装置的实用性，降低了局限性，设置有进水管与流量阀配合，便于装置的废水管道连接，同时可以对处理的废水量进行记录，增加装置的功能性，设置有过滤滤芯可以对废水中细小物质进行过滤，增加了装置的过滤处理质量，设置有活性炭滤芯可以水中的异味进行吸附，增加了装置的功能性，使装置更加便于使用，扩大了适用范围，便于推广使用。
权利要求书
1.一种淀粉湿法生产用废水处理装置，包括过滤罐(1)和沉淀池(7)、去除罐(12)，其特征在于：所述过滤罐(1)的内部顶部固定安装有第一过滤网(3)，且第一过滤网(3)的底部固定安装有第二过滤网(2)，所述过滤罐(1)外部的顶部固定连接有进水管(4)，所述沉淀池(7)的内部固定安装有隔离网(8)，且沉淀池(7)内部的一侧固定安装有隔水板(9)，所述去除罐(12)的内部设有过滤滤芯(13)，且过滤滤芯(13)的底部设有活性炭滤芯(14)。
2.根据权利要求1所述的一种淀粉湿法生产用废水处理装置，其特征在于：所述进水管(4)的一侧固定连接有流量阀(5)，且过滤罐(1)的正面固定安装有显示屏(101)。
3.根据权利要求1所述的一种淀粉湿法生产用废水处理装置，其特征在于：所述沉淀池(7)的底部固定连接有排污管(10)，且排污管(10)的正面转动安装有调节手轮(1001)。
4.根据权利要求1所述的一种淀粉湿法生产用废水处理装置，其特征在于：所述隔水板(9)的内部固定安装有安装架(902)，且安装架(902)上滑动安装有调节板(901)，安装架(902)上转动安装有调节螺栓(903)。
5.根据权利要求1所述的一种淀粉湿法生产用废水处理装置，其特征在于：所述过滤罐(1)与沉淀池(7)之间通过螺栓固定连接有第一连接管(6)，所述沉淀池(7)与去除罐(12)之间通过螺栓固定连接有第二连接管(11)。
6.根据权利要求1所述的一种淀粉湿法生产用废水处理装置，其特征在于：所述去除罐(12)外部的底部固定连接有排出管(15)，且排出管(15)的底部固定安装有电磁阀(16)。
说明书
一种淀粉湿法生产用废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种淀粉湿法生产用废水处理装置。
背景技术
淀粉是高分子碳水化合物，是由葡萄糖分子聚合而成的。其基本构成单位为α-D-吡喃葡萄糖，分子式为C6H12O6，淀粉有直链淀粉和支链淀粉两类，前者为无分支的螺旋结构，后者以24～30个葡萄糖残基以α-1,4-糖苷键首尾相连而成，在支链处为α-1,6-糖苷键，在对淀粉湿法生产时会产生废水。
现有的淀粉湿法生产用废水处理装置在使用时存在以下缺点，1、现有的淀粉湿法生产用废水处理装置在使用时结构较为简单，处理工序较为单一，在处理时易出现过滤处理不彻底的情况，降低了处理装置的实用性；2、现有的淀粉湿法生产用废水处理装置在使用时不具备对处理水量进行记录的功能，同时不具备根据实际情况对废水的排出量进行调节控制的功能，降低了处理装置的实用性。
实用新型内容
本实用新型的目的在于提供一种淀粉湿法生产用废水处理装置，以解决上述背景技术中提出的问题。

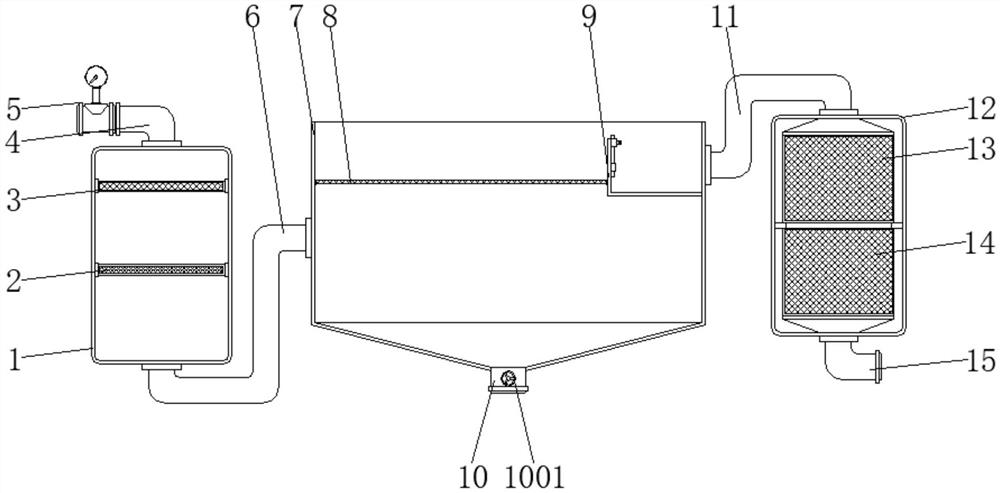

为实现上述目的，本实用新型提供如下技术方案：一种淀粉湿法生产用废水处理装置，包括过滤罐和沉淀池、去除罐，所述过滤罐的内部顶部固定安装有第一过滤网，且第一过滤网的底部固定安装有第二过滤网，所述过滤罐外部的顶部固定连接有进水管，所述沉淀池的内部固定安装有隔离网，且沉淀池内部的一侧固定安装有隔水板，所述去除罐的内部设有过滤滤芯，且过滤滤芯的底部设有活性炭滤芯。
优选的，所述进水管的一侧固定连接有流量阀，且过滤罐的正面固定安装有显示屏。
优选的，所述沉淀池的底部固定连接有排污管，且排污管的正面转动安装有调节手轮。
优选的，所述隔水板的内部固定安装有安装架，且安装架上滑动安装有调节板，安装架上转动安装有调节螺栓。
优选的，所述过滤罐与沉淀池之间通过螺栓固定连接有第一连接管，所述沉淀池与去除罐之间通过螺栓固定连接有第二连接管。
优选的，所述去除罐外部的底部固定连接有排出管，且排出管的底部固定安装有电磁阀。
与现有技术相比，本实用新型的有益效果是：该种淀粉湿法生产用废水处理装置相对于传统废水处理装置。
1、设置过滤罐与第一过滤网、第二过滤网配合，可以对废水进行二次过滤，增加了装置的对废水过滤的质量，提高了实用性，设置有沉淀池可以对废水进行沉淀净化，增加了对废水处理的工序，提高了实用性，设置有排出管道与电磁阀配合，可以对装置处理时的排水量进行调节控制，增加了装置的实用性。
2、设置有排污管与调节手轮配合，便于对装置沉淀的污泥与异物进行排出，增加了装置的实用性，降低了局限性，设置有进水管与流量阀配合，便于装置的废水管道连接，同时可以对处理的废水量进行记录，增加装置的功能性，设置有过滤滤芯可以对废水中细小物质进行过滤，增加了装置的过滤处理质量，设置有活性炭滤芯可以水中的异味进行吸附，增加了装置的功能性，使装置更加便于使用，扩大了适用范围，便于推广使用。
发明人 （邱智荣）
