申请日 20200703
公开（公告）日 20201106
IPC分类号 C02F1/24
摘要
本发明提供一种废水处理用气浮池。废水处理用气浮池包括处理池；搅拌机构；进水机构；喷气机构，所述喷气机构包括喷管、挡板、回流管、溶气罐、喷气扇叶和第一喷头；驱动机构；切割机构，所述切割机构包括第二喷头、连接球、固定杆、第二涡轮、通孔、第四齿轮和橡胶垫；所述第四齿轮固定连接所述固定杆，所述固定杆的侧壁安装所述连接球，所述连接球的内部安装所述橡胶垫，所述连接球的底端倾斜等距安装所述第二喷头，所述第二喷头抵触侧壁为弧形的所述橡胶垫；所述固定杆的底端安装圆台形的所述第二涡轮，所述第二涡轮的侧壁均匀设有所述通孔；除杂机构。本发明提供的废水处理用气浮池具有节约能源、且使气泡均匀分布在气浮池内的优点。
权利要求书
1.一种废水处理用气浮池，其特征在于，包括：
处理池（4）；
搅拌机构（1），所述搅拌机构（1）安装于所述处理池（4）的一端；
进水机构（2），所述进水机构（2）的两端分别位于所述处理池（4）和所述搅拌机构（1）的内部；
喷气机构（5），所述喷气机构（5）安装于所述处理池（4）的侧壁，所述喷气机构（5）包括喷管（51）、挡板（52）、回流管（53）、溶气罐（54）、喷气扇叶（55）和第一喷头（56）；所述处理池（4）的内部安装所述挡板（52），且所述处理池（4）的顶端安装所述回流管（53），所述回流管（53）连接所述溶气罐（54）；所述溶气罐（54）的一端安装所述喷管（51），所述喷管（51）的顶端位于所述处理池（4）的底端内部；所述喷管（51）的顶端转动连接所述喷气扇叶（55），所述喷气扇叶（55）的侧壁等距安装所述第一喷头（56）；
驱动机构（7），所述驱动机构（7）安装于所述喷气扇叶（55）的顶端，且所述驱动机构（7）连接所述进水机构（2）的底端；
切割机构（8），所述切割机构（8）转动连接所述处理池（4）的内部，所述切割机构（8）包括第二喷头（81）、连接球（82）、固定杆（83）、第二涡轮（84）、通孔（85）、第四齿轮（86）和橡胶垫（87）；所述驱动机构（7）啮合所述第四齿轮（86），所述第四齿轮（86）固定连接所述固定杆（83），所述固定杆（83）的侧壁安装所述连接球（82），所述连接球（82）的内部安装所述橡胶垫（87），所述连接球（82）的底端倾斜等距安装所述第二喷头（81），所述第二喷头（81）抵触侧壁为弧形的所述橡胶垫（87）；所述固定杆（83）的底端安装圆台形的所述第二涡轮（84），所述第二涡轮（84）的侧壁均匀设有所述通孔（85）；
除杂机构（3），所述除杂机构（3）安装于所述处理池（4）的顶端。
2.根据权利要求1所述的废水处理用气浮池，其特征在于，所述搅拌机构（1）包括搅拌池（11）、转轴（12）、搅拌叶片（13）、出料孔（14）和第一齿轮（15），所述处理池（4）的一端设置所述搅拌池（11），所述搅拌池（11）的内部转动连接所述转轴（12）；所述转轴（12）的一端固定连接所述第一齿轮（15），所述第一齿轮（15）啮合所述第二涡轮（84），所述转轴（12）的侧壁等距安装所述搅拌叶片（13），且所述转轴（12）的侧壁等距设有所述出料孔（14）。
3.根据权利要求2所述的废水处理用气浮池，其特征在于，所述进水机构（2）包括水泵（21）、水管（22）、软管（23）、浮板（24）和漏斗（25），所述搅拌池（11）的顶端安装所述水泵（21），且所述水泵（21）的两端安装所述水管（22），位于所述搅拌池（11）内部的所述水管（22）的底端安装所述软管（23），所述软管（23）的底端安装漏斗（25），且所述漏斗（25）的侧壁安装所述浮板（24）。
4.根据权利要求2所述的废水处理用气浮池，其特征在于，所述搅拌叶片（13）的高度沿着所述第一齿轮（15）向着所述搅拌叶片（13）的方向逐渐递增，且所述第一齿轮（15）转动连接所述处理池（4）的内部。
5.根据权利要求3所述的废水处理用气浮池，其特征在于，所述驱动机构（7）包括支撑杆（71）、固定球（72）、第三齿轮（73）和第一涡轮（74），位于所述处理池（4）内部的所述水管（22）的底端安装所述固定球（72），所述固定球（72）的内部转动连接所述第一涡轮（74）和所述支撑杆（71），所述支撑杆（71）固定连接所述喷气扇叶（55）；所述固定球（72）的内部对称转动连接所述第三齿轮（73），两个所述第三齿轮（73）相互啮合；一个所述第三齿轮（73）啮合所述第一涡轮（74），另一个所述第三齿轮（73）啮合所述第四齿轮（86），且所述固定球（72）的内部转动连接所述第四齿轮（86），所述第四齿轮（86）的直径等于所述第一涡轮（74）半径。
6.根据权利要求5所述的废水处理用气浮池，其特征在于，所述支撑杆（71）转动连接所述连接球（82）、所述第二涡轮（84）和所述橡胶垫（87）的内部，所述第二涡轮（84）与所述喷气扇叶（55）的转动方向相同，且所述涡轮（84）的直径大于所述喷气扇叶（55）的直径。
7.根据权利要求1所述的废水处理用气浮池，其特征在于，所述除杂机构（3）包括支撑板（31）、接料箱（32）、风扇（33）、刮板（34）、传送带（35）和第二齿轮（36），所述处理池（4）的顶面对称安装所述支撑板（31），所述支撑板（31）的侧壁转动连接所述传送带（35）；所述传送带（35）的侧壁等距安装所述刮板（34），侧壁为弧形的所述刮板（34）滑动连接所述处理池（4）的内部；所述处理池（4）的顶端安装所述接料箱（32），所述处理池（4）的顶端内侧壁等距转动连接所述风扇（33）和所述第二齿轮（36），所述第二齿轮（36）固定连接所述风扇（33）的侧壁，且所述第二齿轮（36）啮合所述传送带（35）的底端。
8.根据权利要求7所述的废水处理用气浮池，其特征在于，所述处理池（4）的侧壁垂直安装隔板（6），且所述隔板（6）的顶端安装截面为“L”形的所述接料箱（32），所述接料箱（32）顶面与所述处理池（4）底面之间的垂直距离大于所述刮板（34）与所述处理池（4）底面之间的最短距离。
说明书
一种废水处理用气浮池
技术领域
本发明涉及废水处理技术领域，尤其涉及一种废水处理用气浮池。
背景技术
气浮是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备。气浮分为超效浅层气浮，涡凹气浮，平流式气浮。目前在给水、工业废水和城市污水处理方面都有应用。气浮优点在于它固-液分离设备具有投资少、占地面积小、自动化程度高、操作管理方便等特点。适用于藻类较多的水体处理。
现有技术中采用溶气罐将气体与液体混合，气液混合物体从气浮池的底部向上运动时，气泡体积不一，会存在较大的气泡从池底上浮，导致气体不能均匀的覆盖气浮池的横截面，影响气浮效果，而采用涡轮二次将大气泡切割成小气泡，此时电机在水中工作能耗大，增加了废水处理的成本。
因此，有必要提供一种新的废水处理用气浮池解决上述技术问题。
发明内容
本发明解决的技术问题是提供一种节约能源、且使气泡均匀分布在气浮池的横截面的废水处理用气浮池。

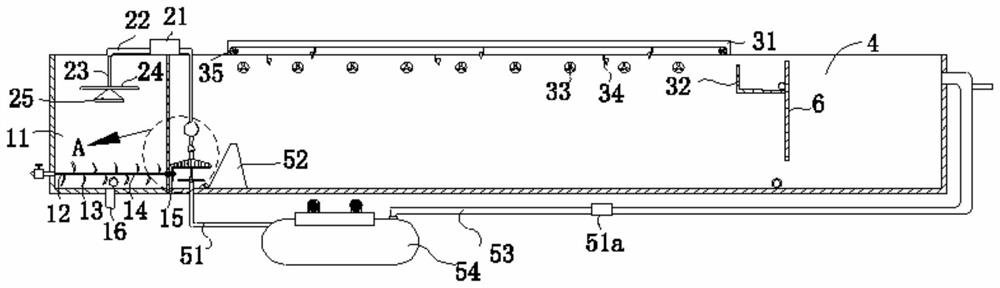

为解决上述技术问题，本发明提供的废水处理用气浮池包括：处理池；搅拌机构，所述搅拌机构安装于所述处理池的一端；进水机构，所述进水机构的两端分别位于所述处理池和所述搅拌机构的内部；喷气机构，所述喷气机构安装于所述处理池的侧壁，所述喷气机构包括喷管、挡板、回流管、溶气罐、喷气扇叶和第一喷头；所述处理池的内部安装所述挡板，且所述处理池的顶端安装所述回流管，所述回流管连接所述溶气罐；所述溶气罐的一端安装所述喷管，所述喷管的顶端位于所述处理池的底端内部；所述喷管的顶端转动连接所述喷气扇叶，所述喷气扇叶的侧壁等距安装所述第一喷头；驱动机构，所述驱动机构安装于所述喷气扇叶的顶端，且所述驱动机构连接所述进水机构的底端；切割机构，所述切割机构转动连接所述处理池的内部，所述切割机构包括第二喷头、连接球、固定杆、第二涡轮、通孔、第四齿轮和橡胶垫；所述驱动机构啮合所述第四齿轮，所述第四齿轮固定连接所述固定杆，所述固定杆的侧壁安装所述连接球，所述连接球的内部安装所述橡胶垫，所述连接球的底端倾斜等距安装所述第二喷头，所述第二喷头抵触侧壁为弧形的所述橡胶垫；所述固定杆的底端安装圆台形的所述第二涡轮，所述第二涡轮的侧壁均匀设有所述通孔；除杂机构，所述除杂机构安装于所述处理池的顶端。
优选的，所述搅拌机构包括搅拌池、转轴、搅拌叶片、出料孔和第一齿轮，所述处理池的一端设置所述搅拌池，所述搅拌池的内部转动连接所述转轴；所述转轴的一端固定连接所述第一齿轮，所述第一齿轮啮合所述第二涡轮，所述转轴的侧壁等距安装所述搅拌叶片，且所述转轴的侧壁等距设有所述出料孔。
优选的，所述进水机构包括水泵、水管、软管、浮板和漏斗，所述搅拌池的顶端安装所述水泵，且所述水泵的两端安装所述水管，位于所述搅拌池内部的所述水管的底端安装所述软管，所述软管的底端安装漏斗，且所述漏斗的侧壁安装所述浮板。
优选的，所述搅拌叶片的高度沿着所述第一齿轮向着所述搅拌叶片的方向逐渐递增，且所述第一齿轮转动连接所述处理池的内部。
优选的，所述驱动机构包括支撑杆、固定球、第三齿轮和第一涡轮，位于所述处理池内部的所述水管的底端安装所述固定球，所述固定球的内部转动连接所述第一涡轮和所述支撑杆，所述支撑杆固定连接所述喷气扇叶；所述固定球的内部对称转动连接所述第三齿轮，两个所述第三齿轮相互啮合；一个所述第三齿轮啮合所述第一涡轮，另一个所述第三齿轮啮合所述第四齿轮，且所述固定球的内部转动连接所述第四齿轮，所述第四齿轮的直径等于所述第一涡轮半径。
优选的，所述支撑杆转动连接所述连接球、所述第二涡轮和所述橡胶垫的内部，所述第二涡轮与所述喷气扇叶的转动方向相同，且所述涡轮的直径大于所述喷气扇叶的直径。
优选的，所述除杂机构包括支撑板、接料箱、风扇、刮板、传送带和第二齿轮，所述处理池的顶面对称安装所述支撑板，所述支撑板的侧壁转动连接所述传送带；所述传送带的侧壁等距安装所述刮板，侧壁为弧形的所述刮板滑动连接所述处理池的内部；所述处理池的顶端安装所述接料箱，所述处理池的顶端内侧壁等距转动连接所述风扇和所述第二齿轮，所述第二齿轮固定连接所述风扇的侧壁，且所述第二齿轮啮合所述传送带的底端。
优选的，所述处理池的侧壁垂直安装隔板，且所述隔板的顶端安装截面为“L”形的所述接料箱，所述接料箱顶面与所述处理池底面之间的垂直距离大于所述刮板与所述处理池底面之间的最短距离。
与相关技术相比较，本发明提供的废水处理用气浮池具有如下有益效果：
本发明提供一种废水处理用气浮池，当处理后的水从所述回流管进入所述溶气罐的内部，所述溶气罐将大量的空气压入中，使水和空气混合一同进入所述喷管的内部，水和气泡进入所述喷气扇叶的内部从所述第一喷头喷出，从所述第一喷头喷出的空气和水与所述喷气扇叶垂直，从而推动所述喷气扇叶在所述喷管的顶端转动，且所述喷气扇叶转动带动所述驱动机构运作，从而带动所述第四齿轮、所述固定管和所述第二涡轮在所述喷气扇叶的正上方转动，气泡随着所述第一喷头的转动进入所述处理池的底端内部，所述第一喷头位于所述挡板与所述搅拌机构之间，将气泡固定在所述挡板与所述搅拌机构之间，当小气泡从所述第一喷头的内部喷出时，小气泡的体积小，受到的阻力小，使小气泡向着所述处理池的两端运动并向上浮起，均匀布满气浮池的横截面，大气泡从所述第一喷头的内部喷出时，大气泡的体积大，运动受到阻力大，大气泡的运动距离短，直接向上浮起，大气泡与快速运动的所述第二涡轮接触，所述第二涡轮转动将大气泡切割成小气泡向上浮起，从而使小气泡均匀分布在所述处理池的一端向上浮起，且与絮凝剂混合的污水进入所述连接球的内部，所述连接球转动产生离心力，使污水从所述第二喷头的内部向下喷出，所述连接球位于所述第二涡轮的上方，喷出的污水中的絮凝体与上升的小气泡接触，微气泡与废水中小悬浮粒子相黏附，形成整体密度小于水的“气泡颗粒”复合体，悬浮粒子随气泡一起浮升到水面，形成泡沫浮渣，本装置利用气泡从所述第一喷头的内部喷出的力带动所述搅拌叶片、所述连接球和所述第二涡轮转动，不需要在所述处理池的内部安装电机，节约能源和成本。
发明人 （方佩珍;何新军;朱松;徐亮;高寒;）
