摘要
本实用新型公开了一种用于乳胶丝热水浴废水回收中的高效过滤系统，包括原水箱，所述原水箱的顶部连通并固定有第一管道，原水箱的一侧底部连通并固定有第二管道，原水箱的一侧设有原水泵，第二管道远离原水箱的一端与原水泵的进水口连通并固定，原水泵的出水口连通并固定有第三管道，第三管道上固定安装有第一压力表，原水泵的一侧设有PH调节加药装置，PH调节加药装置包括计量箱和设置在计量箱上的计量泵，第三管道与计量箱之间连通并固定有同一个第四管道。本实用新型结构简单，操作方便，便于对乳胶丝生产过程产生的废水进行高效过滤并回收利用，节约了大量的水资源，满足使用需要，有利于使用。
权利要求书

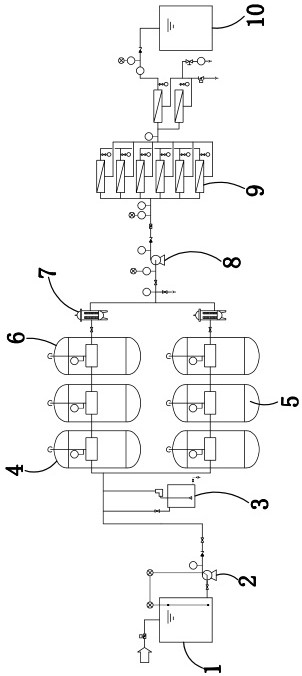

1.一种用于乳胶丝热水浴废水回收中的高效过滤系统，包括原水箱（1），其特征在于，所述原水箱（1）的顶部连通并固定有第一管道，原水箱（1）的一侧底部连通并固定有第二管道，原水箱（1）的一侧设有原水泵（2），第二管道远离原水箱（1）的一端与原水泵（2）的进水口连通并固定，原水泵（2）的出水口连通并固定有第三管道，第三管道上固定安装有第一压力表，原水泵（2）的一侧设有PH调节加药装置（3），所述PH调节加药装置（3）包括计量箱和设置在计量箱上的计量泵，第三管道与计量箱之间连通并固定有同一个第四管道，第三管道远离原水泵（2）的一端连通并固定有两个第一石英砂过滤器（4），第一石英砂过滤器（4）远离计量箱的一侧连通并固定有第五管道，第五管道远离对应的第一石英砂过滤器（4）的一端连通并固定有第二石英砂过滤器（5），第二石英砂过滤器（5）远离对应的第一石英砂过滤器（4）的一侧连通并固定有第六管道，第六管道远离对应的第二石英砂过滤器（5）的一端连通并固定有活性炭过滤器（6），活性炭过滤器（6）远离对应的第二石英砂过滤器（5）的一侧连通并固定有第七管道，第七管道远离对应的活性炭过滤器（6）的一端连接并固定有精密过滤器（7），精密过滤器（7）远离对应的活性炭过滤器（6）的一侧连通并固定有第八管道，两个第八管道相互靠近的一端连通并固定有同一个第九管道，第九管道远离精密过滤器（7）的一端连通并固定有高压泵（8），高压泵（8）的出水口连通并固定有第十管道，第十管道远离高压泵（8）的一端连通并固定有反渗透装置（9），所述反渗透装置（9）包括膜元件和膜外壳，反渗透装置（9）远离第十管道的一侧连通并固定有第十一管道，第十一管道远离反渗透装置（9）的一端连通并固定有纯水箱（10）。
2.根据权利要求1所述的一种用于乳胶丝热水浴废水回收中的高效过滤系统，其特征在于，所述第二管道上固定安装有第一球阀。
3.根据权利要求1所述的一种用于乳胶丝热水浴废水回收中的高效过滤系统，其特征在于，所述第四管道上固定安装有第二球阀。
4.根据权利要求1所述的一种用于乳胶丝热水浴废水回收中的高效过滤系统，其特征在于，所述第一石英砂过滤器（4）、第二石英砂过滤器（5）和活性炭过滤器（6）内均设有手动多路阀。
5.根据权利要求1所述的一种用于乳胶丝热水浴废水回收中的高效过滤系统，其特征在于，所述第七管道上固定安装有第三球阀。
6.根据权利要求1所述的一种用于乳胶丝热水浴废水回收中的高效过滤系统，其特征在于，所述第九管道上固定安装有第二压力表，第九管道上固定安装有第四球阀，第九管道上固定安装有低压保护开关。
7.根据权利要求1所述的一种用于乳胶丝热水浴废水回收中的高效过滤系统，其特征在于，所述第十管道上固定安装有第三压力表和第四压力表，第十管道上固定安装有第一电导率仪，第十管道上固定安装有蝶阀和单向阀。
8.根据权利要求1所述的一种用于乳胶丝热水浴废水回收中的高效过滤系统，其特征在于，所述第十一管道上固定安装有第二电导率仪，第十一管道上固定安装有第五压力表，第十一管道上固定安装有流量计。
说明书
一种用于乳胶丝热水浴废水回收中的高效过滤系统
技术领域
本实用新型涉及乳胶丝生产技术领域，尤其涉及一种用于乳胶丝热水浴废水回收中的高效过滤系统。
背景技术
我们常说的乳胶丝即橡胶丝，属于天然橡胶，取自于橡胶树汁液，他们极其珍贵，因为每天每棵橡胶树只能产出30毫升乳胶汁，一个乳胶产品至少需一天到一天半的时间完成制作，是相当费时且材料珍贵的一种产品，后期加工制作时以胶乳为主要原料，加上其他工业原料如：二氧化钛、氧化锌、硫磺，等等总共二十几种，再通过搅拌、均质再装入罐中；通过过滤，用挤出法制得的表面光滑截面线形，挤出后要直接进入含有一定比例的醋酸，用一定温度的水去掉醋酸；出水后要进行烘干、脱硫处理，再按照所要的宽度进行压制成带。
现有的乳胶丝在生产的过程中会产生大量的废水，现有的技术不便于对废水进行高效过滤并回收利用，浪费了大量的水资源，不能满足使用需求，因此我们提出了一种用于乳胶丝热水浴废水回收中的高效过滤系统用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于乳胶丝热水浴废水回收中的高效过滤系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于乳胶丝热水浴废水回收中的高效过滤系统，包括原水箱，所述原水箱的顶部连通并固定有第一管道，原水箱的一侧底部连通并固定有第二管道，原水箱的一侧设有原水泵，第二管道远离原水箱的一端与原水泵的进水口连通并固定，原水泵的出水口连通并固定有第三管道，第三管道上固定安装有第一压力表，原水泵的一侧设有PH调节加药装置，所述PH调节加药装置包括计量箱和设置在计量箱上的计量泵，第三管道与计量箱之间连通并固定有同一个第四管道，第三管道远离原水泵的一端连通并固定有两个第一石英砂过滤器，第一石英砂过滤器远离计量箱的一侧连通并固定有第五管道，第五管道远离对应的第一石英砂过滤器的一端连通并固定有第二石英砂过滤器，第二石英砂过滤器远离对应的第一石英砂过滤器的一侧连通并固定有第六管道，第六管道远离对应的第二石英砂过滤器的一端连通并固定有活性炭过滤器，活性炭过滤器远离对应的第二石英砂过滤器的一侧连通并固定有第七管道，第七管道远离对应的活性炭过滤器的一端连接并固定有精密过滤器，精密过滤器远离对应的活性炭过滤器的一侧连通并固定有第八管道，两个第八管道相互靠近的一端连通并固定有同一个第九管道，第九管道远离精密过滤器的一端连通并固定有高压泵，高压泵的出水口连通并固定有第十管道，第十管道远离高压泵的一端连通并固定有反渗透装置，所述反渗透装置包括膜元件和膜外壳，反渗透装置远离第十管道的一侧连通并固定有第十一管道，第十一管道远离反渗透装置的一端连通并固定有纯水箱。
优选的，所述第二管道上固定安装有第一球阀。
优选的，所述第四管道上固定安装有第二球阀。
优选的，所述第一石英砂过滤器、第二石英砂过滤器和活性炭过滤器内均设有手动多路阀。
优选的，所述第七管道上固定安装有第三球阀。
优选的，所述第九管道上固定安装有第二压力表，第九管道上固定安装有第四球阀，第九管道上固定安装有低压保护开关。
优选的，所述第十管道上固定安装有第三压力表和第四压力表，第十管道上固定安装有第一电导率仪，第十管道上固定安装有蝶阀和单向阀。
优选的，所述第十一管道上固定安装有第二电导率仪，第十一管道上固定安装有第五压力表，第十一管道上固定安装有流量计。
与现有的技术相比，本实用新型的有益效果是：
通过设置的原水箱、原水泵、PH调节加药装置、第一石英砂过滤器、第二石英砂过滤器、活性炭过滤器、精密过滤器、高压泵、反渗透装置和纯水箱相配合，使用时，废水通过第一管道排入至原水箱内，原水泵将原水箱内的废水抽出，工作人员在计量箱内加入混合药并调节加药量，通过计量泵将计量箱内的药液排入至第三管道内，第三管道将废水和混合好的药液一起排入至第一石英砂过滤器内，第一石英砂过滤器对废水进行初步过滤并将废水排入至第二石英砂过滤器内，第二石英砂过滤器对废水进行二次过滤并将将废水排入至活性炭过滤器内，活性炭过滤器对废水中难闻的气味进行清除并将废水排入至精密过滤器内，精密过滤器对废水进行再次过滤，精密过滤器将废水排入至反渗透装置内，反渗透装置对废水进行电加热处理，反渗透装置通过第十一管道将处理后的废水排入至纯水箱内，便于对废水进行回收。
本实用新型结构简单，操作方便，便于对乳胶丝生产过程产生的废水进行高效过滤并回收利用，节约了大量的水资源，满足使用需要，有利于使用。
发明人 （刘磊;符建壮;雷统席;胡俊文;宋军军;）
