申请日 20200225
公开（公告）日 20201106
IPC分类号 C02F3/12; C02F3/10; C02F103/20
摘要
本实用新型涉及一种用于高浓度畜禽养殖废水处理的一体化设备，包括废水反应室、在线溶解氧测定仪和控制器；废水反应室内设置有曝气系统和MBR膜生物反应器；在线溶解氧测定仪的DO探针放置于废水反应室内；曝气系统、MBR膜生物反应器和在线溶解氧测定仪均与控制器电连接；所述MBR膜生物反应器设置有连通至废水反应室外的出水端。通过控制废水反应室的DO浓度，使得废水反应室内发生一系列的生物脱氮反应，缩短处理工艺流程并节省畜禽养殖废水处理的建设和运行成本；通过MBR膜生物反应器进行过滤出水，提高了生化系统处理效率和出水水质；将畜禽养殖废水集中在一个废水反应室中进行反应处理，减少了占地面积。
权利要求书

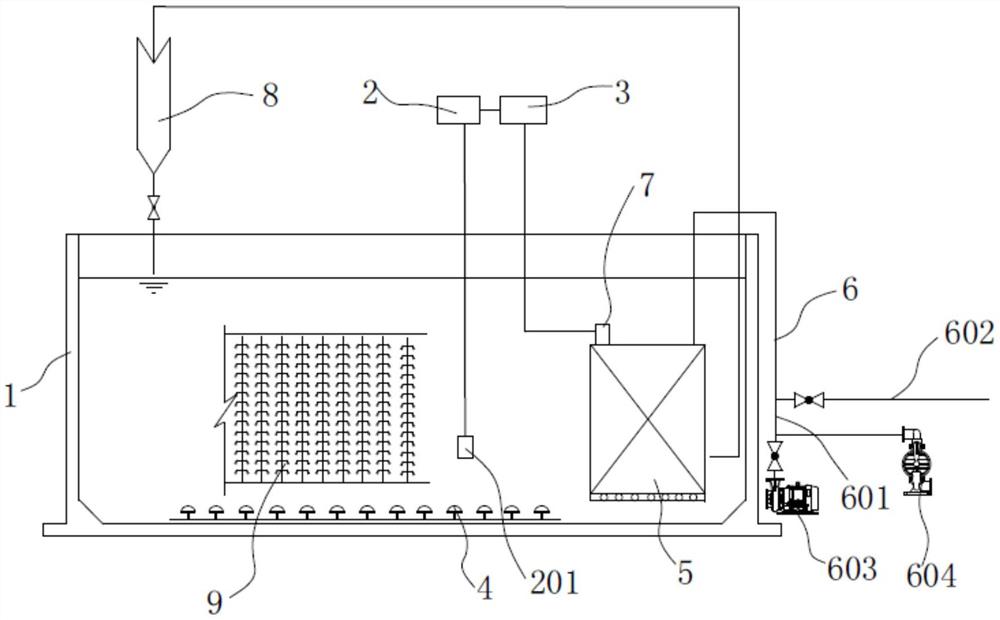

1.一种用于高浓度畜禽养殖废水处理的一体化设备，包括废水反应室(1)，其特征在于，还包括在线溶解氧测定仪(2)和控制器(3)；所述废水反应室(1)内设置有曝气系统(4)和MBR膜生物反应器(5)；所述在线溶解氧测定仪(2)的DO探针(201)放置于所述废水反应室(1)内；所述曝气系统(4)、MBR膜生物反应器(5)和所述在线溶解氧测定仪(2)均与控制器(3)电连接；所述MBR膜生物反应器(5)设置有连通至所述废水反应室(1)外的出水端(6)。
2.根据权利要求1所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述MBR膜生物反应器(5)设置有与所述控制器(3)电连接的膜压力传感器(7)；所述出水端(6)设置有冲洗支路(601)和出水支路(602)，所述冲洗支路(601)设置有用于反冲洗所述MBR膜生物反应器(5)的冲洗泵组件。
3.根据权利要求2所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述冲洗泵组件包括分别与所述冲洗支路(601)连接的反洗泵(603)和药洗泵(604)。
4.根据权利要求1所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述MBR膜生物反应器(5)设置有用于将污泥回流至所述废水反应室(1)的污泥回流管(8)。
5.根据权利要求4所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述污泥回流管(8)的出口端位于所述废水反应室(1)远离所述MBR膜生物反应器(5)的一侧。
6.根据权利要求1所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述废水反应室(1)内设置有辫式填料(9)。
7.根据权利要求6所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述曝气系统(4)位于所述废水反应室(1)的底部，所述辫式填料(9)和所述MBR膜生物反应器(5)均放置于所述曝气系统(4)远离所述废水反应室(1)底部的一端。
8.根据权利要求1-7任一所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述废水反应室(1)远离所述MBR膜生物反应器(5)的一侧装有推流装置(10)。
9.根据权利要求8所述的一种用于高浓度畜禽养殖废水处理的一体化设备，其特征在于，所述推流装置(10)包括安装于所述废水反应室(1)内壁的导轨(1001)，安装于导轨(1001)上的推流器(1002)，以及用于提起推流器(1002)的卷扬机(1003)。
说明书
一种用于高浓度畜禽养殖废水处理的一体化设备
技术领域
本实用新型涉及废水处理领域，更具体地，涉及一种用于高浓度畜禽养殖废水处理的一体化设备。
背景技术
随着我国畜禽养殖业逐渐向集约化和规模化发展，伴随而来产生了大量的粪污污染，已给人类生活和生态环境带来了极大压力,畜禽养殖的污染物排放已成为农业主要污染源之一。
畜禽养殖废水CODCr、SS、NH3-N含量高,含有大量的病原微生物、寄生虫卵以及滋生的蚊蝇，伴随有恶臭，严重影响水体的观感和空气质量，未经有效处理，不仅会造成人、畜传染病的蔓延和扩散，还会对水体等自然环境造成严重的危害。
目前，对于高浓度的畜禽养殖废水，普遍处理工艺为物理的固液分离后加厌氧和好氧等生化处理。厌氧滤器(AF)、上流式厌氧污泥床(UASB)、复合厌氧反应器(UASB+AF)、两段厌氧消化法和升流式污泥床反应器(USR)等厌氧处理能很好的降解有机物并提高废水的可生化性，但畜禽养殖废水一般停留时间较长且占地面积、投资相对较大。好氧处理像活性污泥、生物滤池、生物转盘、SBR、A/O及氧化沟等工艺，虽然有很好的处理效果，但都面临着一次性投资大和运行费用高的问题。
实用新型内容
本实用新型为克服上述现有技术中畜禽养殖废水处理设备占地面积大，投资费用高的问题，提供一种用于高浓度畜禽养殖废水处理的一体化设备，占地面积小且成本更低。
为解决上述技术问题，本实用新型采用的技术方案是：一种用于高浓度畜禽养殖废水处理的一体化设备，包括废水反应室、在线溶解氧测定仪和控制器；所述废水反应室内设置有曝气系统和MBR膜生物反应器；所述在线溶解氧测定仪的DO探针放置于所述废水反应室内；所述曝气系统、MBR膜生物反应器和所述在线溶解氧测定仪均与控制器电连接；所述MBR膜生物反应器设置有连通至所述废水反应室外的出水端。
DO探针测得系统DO值从而反馈给曝气系统，通过曝气系统维持废水反应室的DO值在较低的范围，可使得废水反应室同时出现厌氧、缺氧和好氧几种状态，使得废水反应室可同时实现短程硝化、同步硝化反硝化等一系列的生物脱氮反应，从而极大的实现有机物、氨氮和总氮的去除，以及部分的磷去除，而通过MBR膜生物反应器后端的膜过滤出水，最后通过出水端流出。不仅可使悬浮物得到较大去除，也能使得系统维持较高的污泥浓度，提高整体的生化处理效果。其中，DO探针的检测结果通过控制器进行信号的传递，传递至曝气系统。
优选的，所述MBR膜生物反应器设置有与所述控制器电连接的膜压力传感器；所述出水端设置有冲洗支路和出水支路，所述冲洗支路设置有用于反冲洗MBR膜生物反应器的冲洗泵组件。膜压力传感器感应MBR膜生物反应器的过滤膜的压力，当压力过大的时候，说明过滤膜已经被杂质堵塞，此时通过冲洗泵组件对过滤膜进行反向冲洗，将过滤膜上的杂质冲走，保持过滤膜的过滤效率。
优选的，所述冲洗泵组件包括分别与冲洗支路连接的反洗泵和药洗泵。反洗泵通过清水对过滤膜进行清洗，药洗泵可以注入消毒药液，对过滤膜进行消毒。
优选的，所述MBR膜生物反应器设置有用于将污泥回流至所述废水反应室的污泥回流管。MBR膜生物反应器本身设置有污泥回流的出泥口，污泥回流管连通出泥口，实现污泥回流，实现悬浮和固定型两种微生物的高效富集。更优选的，污泥回流管的出口端位于所述废水反应室远离所述MBR膜生物反应器的一侧，污泥回流管将污泥回流至远离MBR膜生物反应器的一端，可以避免污泥聚集在MBR膜生物反应器的周围，保证MBR膜生物反应器的滤水效率。
优选的，所述废水反应室内设置有辫式填料，可为微生物生长提供载体。
优选的，所述曝气系统位于所述废水反应室的底部，所述辫式填料和所述MBR膜生物反应器均放置于所述曝气系统远离所述废水反应室底部的一端。曝气系统流出的气体能够从底部往上流动，从而分布整个反应腔。组合填料位于曝气系统和MBR膜生物反应器的上方，从曝气系统流出的气体能够经过组合填料，为组合填料内的微生物提供更加适宜的反应条件；同时确保从曝气系统流出的气体会流经MBR膜生物反应器，确保MBR膜生物反应器的附近的废水和吸附在过滤膜上的杂质也能发生反应。
优选的，所述废水反应室远离所述MBR膜生物反应器的一侧装有推流装置。推流装置与控制器电连接。推流装置推动废水反应室内的水流动，增加废水和微生物的接触面积，加快反应的进程；同时避免污泥堆积与反应腔的底部。推流装置远离MBR膜生物反应器，避免水流的冲击影响MBR膜生物反应器的工作。
优选的，所述推流装置包括安装于所述废水反应室内壁的导轨，安装于导轨上的推流器，以及用于提起推流器的卷扬机。卷扬机连接推流器，推流器与控制器电连接，收起或放下卷扬机，推流器在导轨上向上或向下移动。调节推流器的上下位置，更加均匀的推动废水反应室内的水流动。
与现有技术相比，有益效果是：通过控制废水反应室的DO浓度，使得废水反应室内发生一系列的生物脱氮反应，缩短处理工艺流程并节省畜禽养殖废水处理的建设和运行成本；通过MBR膜生物反应器进行过滤出水，提高了生化系统处理效率和出水水质；将畜禽养殖废水集中在一个废水反应室中进行反应处理，减少了占地面积。
发明人 （周营;俞捷径;戴睿智;林世贵;孔令海;刘裕鹏;伍卓达;梁辉健;黄洪亮;王腊梅;）
