申请日 2020.07.27
公开（公告）日 2020.11.06
IPC分类号 C02F1/00; C02F103/30
摘要
本发明涉及废水处理设备技术领域，具体为一种带有环保功能的纺织材料废水处理装置，包括处理箱，所述处理箱的上表面左端插接有进水管，所述处理箱的上表面右端固定连接有催化剂箱，所述处理箱的内部顶部固定连接有定位滑轨一，所述定位滑轨一的内部滑动连接有齿牙滑块，且定位滑轨一的内部位于齿牙滑块的左侧固定连接有复位弹簧，通过扇形齿轮和齿牙滑块的配合控制着催化剂的出料量，从而使废水和催化剂成一定比例混合，从而达到最佳的催化效果，从而避免排出的水对环境造成污染，可以很好的保护环境，通过曲柄滑杆带动着滑块在定位滑轨二的内部做往复运动，方便对固体颗粒回收处理再利用。
权利要求书

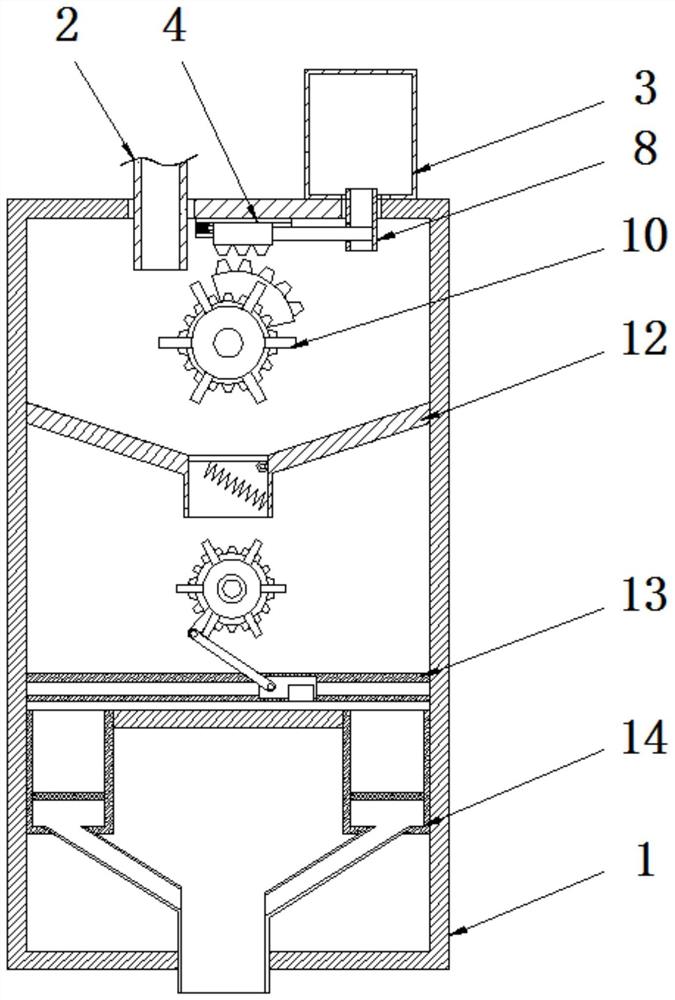

1.一种带有环保功能的纺织材料废水处理装置，包括处理箱(1)，其特征在于：所述处理箱(1)的上表面左端插接有进水管(2)，所述处理箱(1)的上表面右端固定连接有催化剂箱(3)，所述处理箱(1)的内部顶部固定连接有定位滑轨一(4)，所述定位滑轨一(4)的内部滑动连接有齿牙滑块(6)，且定位滑轨一(4)的内部位于齿牙滑块(6)的左侧固定连接有复位弹簧(5)，所述齿牙滑块(6)的右侧面固定连接有遮挡板(7)，所述催化剂箱(3)的下表面插接有出料管(8)，所述齿牙滑块(6)的下表面啮合有扇形齿轮(9)，所述扇形齿轮(9)的前表面通过轴从前到后分别固定连接有传动轮一(10)和齿轮一(11)，所述处理箱(1)的内壁从上到下分别固定连接有下滑架(12)、定位滑轨二(13)和回收架(14)，所述下滑架(12)的内壁铰接有缓冲板(15)，且下滑架(12)的内壁位于缓冲板(15)的下表面固定连接有缓冲弹簧(16)，所述定位滑轨二(13)的内部滑动连接有滑块(17)，所述滑块(17)的前表面右端固定连接有推板(18)，所述滑块(17)的前表面通过轴固定连接有曲柄滑杆(19)，所述曲柄滑杆(19)的上端通过轴活动连接有连接杆(20)，所述连接杆(20)的上端通过轴固定连接有齿轮二(21)，所述齿轮二(21)的前表面通过轴固定连接有传动轮二(22)，所述回收架(14)的内部固定连接有筛网(23)，且回收架(14)的下表面位于筛网(23)的下方固定连接有出水管(24)。
2.根据权利要求1所述的一种带有环保功能的纺织材料废水处理装置，其特征在于：所述处理箱(1)的内部为空腔，且处理箱(1)的上表面右侧开设有与出料管(8)相互匹配的孔。
3.根据权利要求1所述的一种带有环保功能的纺织材料废水处理装置，其特征在于：所述进水管(2)的下端口位于传动轮一(10)的上方。
4.根据权利要求1所述的一种带有环保功能的纺织材料废水处理装置，其特征在于：所述遮挡板(7)的右端位于出料管(8)的内部，且遮挡板(7)的外形呈矩形。
5.根据权利要求1所述的一种带有环保功能的纺织材料废水处理装置，其特征在于：所述传动轮二(22)位于下滑架(12)的出水端口的下方，所述连接杆(20)位于传动轮二(22)的后方。
6.根据权利要求1所述的一种带有环保功能的纺织材料废水处理装置，其特征在于：所述筛网(23)的数量为两个，大小相同，结构相同，且筛网(23)以回收架(14)的中下线呈对称分布。
7.根据权利要求1所述的一种带有环保功能的纺织材料废水处理装置，其特征在于：所述出水管(24)的下端口位于处理箱(1)的外部，且出水管(24)的外形呈V形。
说明书
一种带有环保功能的纺织材料废水处理装置
技术领域
本发明涉及废水处理设备技术领域，具体为一种带有环保功能的纺织材料废水处理装置。
背景技术
现在的纺织产业中，纺织新材料的研发，特别是纳米纤维的开发和使用，突破了传统意义上的纺织材料概念，在对纺织材料加工的过程中，往往会产生大量的有害纺织废水，需要专门的处理设备。
但是现有的废水处理设备不能很好的对废水进行处理，造成排出的废水污染环境，加入的催化剂往往不标准，对有害物质处理效果差，不能根据废水成比例的放入，此外，对产生的固体不能有效的回收，固液不能很好的进行分离，造成材料的浪费，因此，本领域技术人员提供了一种带有环保功能的纺织材料废水处理装置，以解决上述背景技术中提出的问题。
发明内容
为了解决上述技术问题，本发明提供一种带有环保功能的纺织材料废水处理装置，由以下具体技术手段所达成：
一种带有环保功能的纺织材料废水处理装置，包括处理箱，所述处理箱的上表面左端插接有进水管，所述处理箱的上表面右端固定连接有催化剂箱，所述处理箱的内部顶部固定连接有定位滑轨一，所述定位滑轨一的内部滑动连接有齿牙滑块，且定位滑轨一的内部位于齿牙滑块的左侧固定连接有复位弹簧，所述齿牙滑块的右侧面固定连接有遮挡板，所述催化剂箱的下表面插接有出料管，所述齿牙滑块的下表面啮合有扇形齿轮，所述扇形齿轮的前表面通过轴从前到后分别固定连接有传动轮一和齿轮一，所述处理箱的内壁从上到下分别固定连接有下滑架、定位滑轨二和回收架，所述下滑架的内壁铰接有缓冲板，且下滑架的内壁位于缓冲板的下表面固定连接有缓冲弹簧，所述定位滑轨二的内部滑动连接有滑块，所述滑块的前表面右端固定连接有推板，所述滑块的前表面通过轴固定连接有曲柄滑杆，所述曲柄滑杆的上端通过轴活动连接有连接杆，所述连接杆的上端通过轴固定连接有齿轮二，所述齿轮二的前表面通过轴固定连接有传动轮二，所述回收架的内部固定连接有筛网，且回收架的下表面位于筛网的下方固定连接有出水管。
作为优化，所述处理箱的内部为空腔，且处理箱的上表面右侧开设有与出料管相互匹配的孔。
作为优化，所述进水管的下端口位于传动轮一的上方。
作为优化，所述遮挡板的右端位于出料管的内部，且遮挡板的外形呈矩形。
作为优化，所述传动轮二位于下滑架的出水端口的下方，所述连接杆位于传动轮二的后方。
作为优化，所述筛网的数量为两个，大小相同，结构相同，且筛网以回收架的中下线呈对称分布。
作为优化，所述出水管的下端口位于处理箱的外部，且出水管的外形呈V形。
本发明具备以下有益效果：
1、该带有环保功能的纺织材料废水处理装置，通过将遮挡板从出料管的内部拔出时，催化剂箱内部的催化剂从出料管流入到处理箱的内部与废水中有害物质产生反应，从而产生沉淀，当扇形齿轮从齿牙滑块上脱离时，齿牙滑块受到复位弹簧的反作用力恢复到原来的位置上，从而将遮挡板重新插入到出料管的内部，将出料管堵住，避免催化剂流入过多，从而通过扇形齿轮和齿牙滑块的配合控制着催化剂的出料量，从而使废水和催化剂成一定比例混合，从而达到最佳的催化效果，从而避免排出的水对环境造成污染，可以很好的保护环境。
2、该带有环保功能的纺织材料废水处理装置，通过曲柄滑杆带动着滑块在定位滑轨二的内部做往复运动，从而使推板将残留在回收架上表面上的固定推出到两侧的回收架的内部，通过回收架内部的筛网将固体保留下来，从而将水排出，同时方便对固体颗粒回收处理再利用。
发明人 （李帅）
