申请日 20191219
公开（公告）日 20201103
IPC分类号 C02F1/66; C02F1/28
摘要
本实用新型公开了一种给水排水工程污水回用水处理装置，涉及到水处理装置领域，包括处理箱本体，处理箱本体的内部设有离心板，离心板的表面贯穿设有若干组通孔，离心板固定套设在电机转轴上，处理箱本体的上方设有电机，电机转轴的上端贯穿处理箱本体的上表面，且电机转轴贯穿处理箱本体上表面的位置设有滚动轴承。本实用新型中处理箱本体可对污水进行PH值调节，方便后续处理；本实用新型处理箱本体在处理PH值的过程中可排出杂质，避免堵塞，方便污水进一步处理；本实用新型通过支撑环上的电动推杆将活动密封环打开，可使电机通过电机转轴带动离心板转动的同时使废水从离心孔甩出，便于及时排出处理调节完毕的废水。
权利要求书

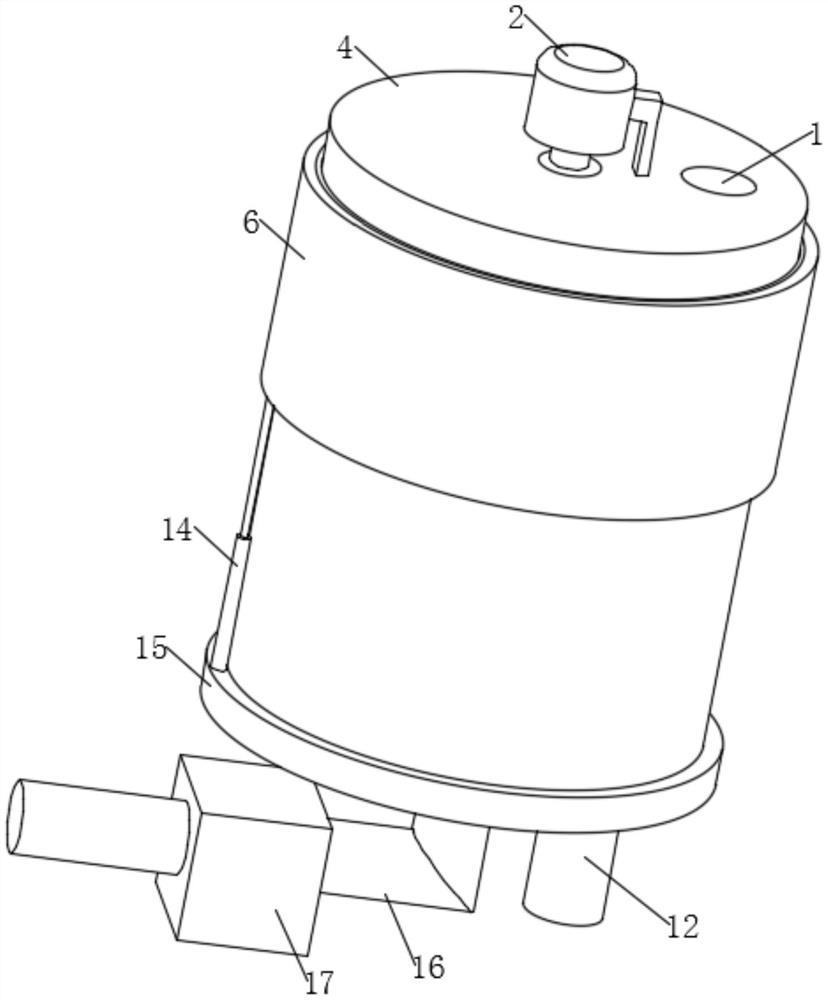

1.一种给水排水工程污水回用水处理装置，包括处理箱本体(4)，其特征在于：所述处理箱本体(4)的内部设有离心板(7)，所述离心板(7)的表面贯穿设有若干组通孔(10)，所述离心板(7)固定套设在电机转轴(8)上，所述处理箱本体(4)的上方设有电机(2)，所述电机转轴(8)的上端贯穿处理箱本体(4)的上表面，且电机转轴(8)贯穿处理箱本体(4)上表面的位置设有滚动轴承(3)，电机转轴(8)的上端和电机(2)之间传动连接，所述电机(2)通过支架固定在处理箱本体(4)的上表面，处理箱本体(4)的上端侧面设有若干组离心孔(5)，处理箱本体(4)的上端外圈处套设有活动密封环(6)，所述活动密封环(6)的左下端固定焊接有电动推杆(14)，所述电动推杆(14)的下端固定焊接在支撑环(15)的上方，支撑环(15)固定焊接在处理箱本体(4)的下端外圈处，所述处理箱本体(4)内部下端设有活性炭层(13)，所述活性炭层(13)下端中间位置设有进水管(16)，所述进水管(16)贯穿处理箱本体(4)的下表面，所述进水管(16)在处理箱本体(4)的外部一端连通设有水泵(17)，所述活性炭层(13)的右端设有上端污泥排出管(12)，活性炭层(13)右上方的处理箱本体(4)上设有酸度测量计(11)，所述处理箱本体(4)的上表面右端位置设有连通其内外两边的进水口(1)。
2.根据权利要求1所述的一种给水排水工程污水回用水处理装置，其特征在于：所述离心孔(5)呈圆孔状结构，离心孔(5)连通处理箱本体(4)的内外。
3.根据权利要求1所述的一种给水排水工程污水回用水处理装置，其特征在于：所述通孔(10)呈圆孔状结构设有多组，多组通孔(10)呈等距离等大小排列。
4.根据权利要求1所述的一种给水排水工程污水回用水处理装置，其特征在于：所述活动密封环(6)呈圆环状结构套设在处理箱本体(4)的外圈表面，活动密封环(6)的内圈处固定设有橡胶层(9)，橡胶层(9)密封贴合在处理箱本体(4)的外圈和活动密封环(6)的内圈之间。
5.根据权利要求1所述的一种给水排水工程污水回用水处理装置，其特征在于：所述上端污泥排出管(12)的上表面和活性炭层(13)的上表面相平齐，上端污泥排出管(12)的下端贯穿处理箱本体(4)的下表面设置。
6.根据权利要求1所述的一种给水排水工程污水回用水处理装置，其特征在于：所述活性炭层(13)的上端设有斜面(18)，斜面(18)由远离上端污泥排出管(12)的一端向上端污泥排出管(12)一端逐渐下降倾斜。
说明书
一种给水排水工程污水回用水处理装置
技术领域
本实用新型涉及水处理装置领域，特别涉及一种给水排水工程污水回用水处理装置。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。
给水排水工程污水回用水处理的过程中，污水管道中长时间容易积聚大量的沉淀和垃圾，降低了排水效率和水处理的效率。
且水处理的过程中排水管道容易因污水中的垃圾和沉淀形成堵塞，降低效率。
废水中含有的酸性废水和碱性废水较多，处理不方便，且处理的过程中存在着易堵塞的弊端。
因此，发明一种给水排水工程污水回用水处理装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种给水排水工程污水回用水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种给水排水工程污水回用水处理装置，包括处理箱本体，所述处理箱本体的内部设有离心板，所述离心板的表面贯穿设有若干组通孔，所述离心板固定套设在电机转轴上，所述处理箱本体的上方设有电机，所述电机转轴的上端贯穿处理箱本体的上表面，且电机转轴贯穿处理箱本体上表面的位置设有滚动轴承，电机转轴的上端和电机之间传动连接，所述电机通过支架固定在处理箱本体的上表面，处理箱本体的上端侧面设有若干组离心孔，处理箱本体的上端外圈处套设有活动密封环，所述活动密封环的左下端固定焊接有电动推杆，所述电动推杆的下端固定焊接在支撑环的上方，支撑环固定焊接在处理箱本体的下端外圈处，所述处理箱本体内部下端设有活性炭层，所述活性炭层下端中间位置设有进水管，所述进水管贯穿处理箱本体的下表面，所述进水管在处理箱本体的外部一端连通设有水泵，所述活性炭层的右端设有上端污泥排出管，活性炭层右上方的处理箱本体上设有酸度测量计，所述处理箱本体的上表面右端位置设有连通其内外两边的进水口。
优选的，所述离心孔呈圆孔状结构，离心孔连通处理箱本体的内外。
优选的，所述通孔呈圆孔状结构设有多组，多组通孔呈等距离等大小排列。
优选的，所述活动密封环呈圆环状结构套设在处理箱本体的外圈表面，活动密封环的内圈处固定设有橡胶层，橡胶层密封贴合在处理箱本体的外圈和活动密封环的内圈之间。
优选的，所述上端污泥排出管的上表面和活性炭层的上表面相平齐，上端污泥排出管的下端贯穿处理箱本体的下表面设置。
优选的，所述活性炭层的上端设有斜面，斜面由远离上端污泥排出管的一端向上端污泥排出管一端逐渐下降倾斜。
本实用新型的技术效果和优点：
1、本实用新型中处理箱本体可对污水进行PH值调节，方便后续处理；
2、本实用新型处理箱本体在处理PH值的过程中可排出杂质，避免堵塞，方便污水进一步处理；
3、本实用新型通过支撑环上的电动推杆将活动密封环打开，可使电机通过电机转轴带动离心板转动的同时使废水从离心孔甩出，便于及时排出处理调节完毕的废水。
发明人 （李慧;王录;郭超;张疆;）
