申请日 20200330
公开（公告）日 20201103
IPC分类号 C02F9/10; C01D3/06; C02F1/52; C02F1/56; C02F101/12
摘要
本实用新型属于水处理领域，尤其涉及一种含氯碱渣废水处理系统，该处理系统包括：pH调节池，其上设置有含氯碱渣废水进水口、HCl加药口和出水口；与pH调节池的出水口相连的絮凝池；与絮凝池的出口相连的过滤器；与过滤器的滤液出口相连的蒸发结晶器。本实用新型提供的处理系统以含氯碱渣废水作为主要处理对象，依次对其进行pH调节、絮凝、过滤和结晶，得到了高纯度的氯化钠及无污染的冷凝水，该处理系统实现了含氯碱渣废水低成本达标排放和资源化回收废水中NaCl的双重目标，实现了含氯碱渣废水的无害化处理。本实用新型提供的处理系统工艺流程简单，过程易控，具有良好的经济效益和环境效益，尤为适合环保压力日益剧增的石化废水处理行业。
权利要求书
1.一种含氯碱渣废水处理系统，其特征在于，包括：
pH调节池，其上设置有含氯碱渣废水进水口、HCl加药口和出水口；
进水口与所述pH调节池的出水口相连的絮凝池；
进口与所述絮凝池的出口相连的过滤器；
进口与所述过滤器的滤液出口相连的蒸发结晶器。
2.根据权利要求1所述的处理系统，其特征在于，所述絮凝池上设置有聚合氯化铝加药口和阳离子聚丙烯酰胺加药口。
3.根据权利要求1所述的处理系统，其特征在于，所述絮凝池上设置有絮凝剂加药装置，所述絮凝剂加药装置用于向絮凝池中顺序投加聚合氯化铝和阳离子聚丙烯酰胺。
4.根据权利要求1所述的处理系统，其特征在于，所述絮凝池内设置有搅拌器。
5.根据权利要求1所述的处理系统，其特征在于，所述过滤器为板框过滤器。
说明书
一种含氯碱渣废水处理系统
技术领域
本实用新型属于水处理领域，尤其涉及一种含氯碱渣废水处理系统。
背景技术
含氯碱渣废水是石化行业石油炼制过程中产生的高浓度废液，具有较高浓度的酚类、有机酸盐、硫化物及其他类似的有机或者无机化合物等有毒有害污染物，颜色较深，气味难闻且毒性大，是一种典型的难处理石化工业废水。处理不当导致的排放不仅对水生动植物有强大的毒害作用，还会对水中的溶解氧进行大量消耗，因此，如何清洁高效的对含氯碱渣废水进行处理，是目前行业需要亟待解决的问题。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种含氯碱渣废水处理系统。本实用新型提供的处理系统能够实现含氯碱渣废水的清洁处理，具有良好的经济效益和环境效益。
本实用新型提供了一种含氯碱渣废水处理系统，包括：
pH调节池，其上设置有含氯碱渣废水进水口、HCl加药口和出水口；
进水口与所述pH调节池的出水口相连的絮凝池；
进口与所述絮凝池的出口相连的过滤器；
进口与所述过滤器的滤液出口相连的蒸发结晶器。
优选的，所述絮凝池上设置有聚合氯化铝加药口和阳离子聚丙烯酰胺加药口。
优选的，所述絮凝池上设置有絮凝剂加药装置，所述絮凝剂加药装置用于向絮凝池中顺序投加聚合氯化铝和阳离子聚丙烯酰胺。
优选的，所述絮凝池内设置有搅拌器。
优选的，所述过滤器为板框过滤器。

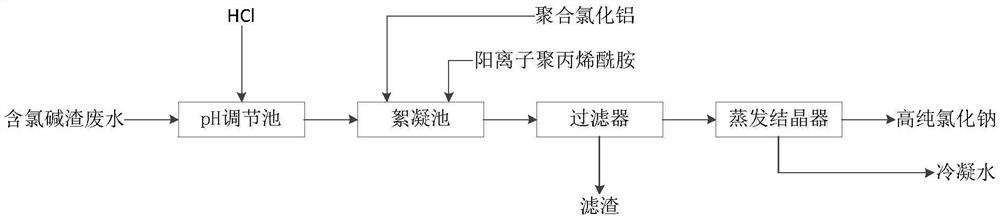

与现有技术相比，本实用新型提供了一种含氯碱渣废水处理系统。本实用新型提供的处理系统包括：pH调节池，其上设置有含氯碱渣废水进水口、HCl加药口和出水口；进水口与所述pH调节池的出水口相连的絮凝池；进口与所述絮凝池的出口相连的过滤器；进口与所述过滤器的滤液出口相连的蒸发结晶器。系统运行时，待处理的含氯碱渣废水首先在pH调节池中将pH值调节至中性左右，然后在絮凝池中进行絮凝处理，絮凝后的废水进入过滤器中滤除絮凝杂质，之后滤液进入蒸发结晶器中进行蒸发结晶，得到蒸发结晶产物(高纯氯化钠晶体)和蒸发结晶冷凝水。本实用新型提供的处理系统以含氯碱渣废水作为主要处理对象，依次对其进行pH调节、絮凝、过滤和结晶，最终得到了高纯度的氯化钠及无污染的冷凝水，该处理系统实现了含氯碱渣废水低成本达标排放和资源化回收废水中NaCl的双重目标，实现了含氯碱渣废水的无害化处理。本实用新型提供的处理系统工艺流程简单，过程易控，适用性强，且运行过程中清洁环保无污染，具有良好的经济效益和环境效益，尤为适合环保压力日益剧增的石化废水处理行业。
发明人 （孙建忠;燕锡尧;张英;王珍;房立彬;秦军;刘文玉;李川川;）
