申请日 20200310
公开（公告）日 20201103
IPC分类号 B05B13/02; B05B1/14; B05B1/16; B05B1/20; B08B9/032; F16L9/00
摘要
本实用新型提供一种带清洁喷头的兽药废水处理管道，包括本体，本体包括增容管道，增容管道的尾部的出液管，增容管道的端部设有进液口，增容管道的底部设有排渣口，增容管道的顶部设有清洁喷头，清洁喷头穿过增容管道的本体壁与外界水管相连，增容管道外壁设置有两个超声震动装置。本实用新型的有益效果是：无需使用专门的特殊工具清洗管内壁，并提高了使用范围；铲刀对内壁进行刮铰，可有效清除内壁的顽固的杂质，清洁效率高。
权利要求书
1.一种带清洁喷头的兽药废水处理管道，其特征在于：包括本体，所述本体包括增容管道，所述增容管道的尾部的出液管，所述增容管道的端部设有进液口，所述增容管道的底部设有排渣口，所述增容管道的顶部设有清洁喷头，所述清洁喷头穿过所述增容管道的本体壁与外界水管相连，所述增容管道外壁设置有两个超声震动装置。
2.根据权利要求1所述的带清洁喷头的兽药废水处理管道，其特征在于：所述喷头设置为喷头处均匀设有高压喷孔。
3.根据权利要求1所述的带清洁喷头的兽药废水处理管道，其特征在于：所述喷头设置为喷头处均匀设有小喷孔。
4.根据权利要求1所述的带清洁喷头的兽药废水处理管道，其特征在于：所述喷头的喷口处设有一圈小喷孔，所述小喷孔的内侧设有高压喷孔。
5.根据权利要求1所述的带清洁喷头的兽药废水处理管道，其特征在于：所述喷头的喷口处设有一圈高压喷孔，所述高压喷孔的内侧设有小喷孔。
6.根据权利要求1-5任一所述的带清洁喷头的兽药废水处理管道，其特征在于：所述超声震动装置之间的夹角为30-90°。
7.根据权利要求6所述的带清洁喷头的兽药废水处理管道，其特征在于：所述超声震动装置包括压电转换器，以及分别与该压电转换器连接并伸入到所述增容管道内部的棒式超声换能器。
说明书
带清洁喷头的兽药废水处理管道
技术领域
本实用新型涉及兽药废水清洗领域，更具体地说涉及一种带清洁喷头的兽药废水处理管道。
背景技术
一种制药废水处理设备，其包括控制装置、预处理装置、废水处理装置、污水排放装置以及清液回收装置，所述预处理装置的排液口通过管道连接所述废水处理装置的进液口，所述废水处理装置的排污口通过管道连接所述污水排放装置，所述废水处理装置的排水口通过管道连接所述清液回收装置，但是该现有技术在将制药污水处理过后管道内壁残留的药渣不便于清洗，导致需要使用专门的特殊工具清洗，在使用上具有局限性。
发明内容
本实用新型克服了现有技术中的不足，提供了一种带清洁喷头的兽药废水处理管道。
本实用新型的目的通过下述技术方案予以实现。

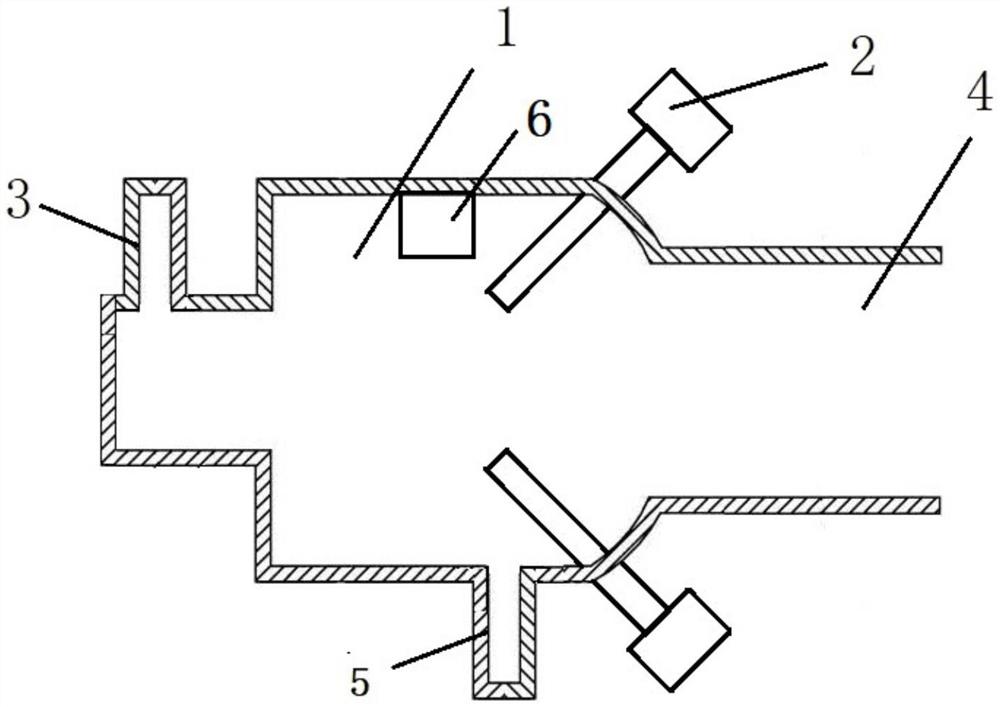

一种带清洁喷头的兽药废水处理管道，包括本体，所述本体包括增容管道，所述增容管道的尾部的出液管，所述增容管道的端部设有进液口，所述增容管道的底部设有排渣口，所述增容管道的顶部设有清洁喷头，所述清洁喷头穿过所述增容管道的本体壁与外界水管相连，所述增容管道外壁设置有两个超声震动装置。
进一步，所述喷头设置为喷头处均匀设有高压喷孔。
进一步，所述喷头设置为喷头处均匀设有小喷孔。
进一步，所述喷头的喷口处设有一圈小喷孔，所述小喷孔的内侧设有高压喷孔。
进一步，所述喷头的喷口处设有一圈高压喷孔，所述高压喷孔的内侧设有小喷孔。
进一步，所述超声震动装置之间的夹角为30-90°。
进一步，所述超声震动装置包括压电转换器，以及分别与该压电转换器连接并伸入到所述增容管道内部的棒式超声换能器。
本实用新型的有益效果为：在管道流量不变的情况下，设置形状为增容管道，利用管道局部增容，并限定进液直管和出液直管在增容管道上的位置，从而使得液体从进液口至增容管道的直径由小变大，而根据流体力学原理，由于进液直管进入的液体会在直径流线形扩大的增容管道内回旋，因此其直线流速会减慢；喷头设置为小喷孔和高压喷孔的均匀分布，水经过喷头时能够使喷出时压力更大，清洗效果更好。
发明人 （岳静）
