申请日 20191203
公开（公告）日 20201106
IPC分类号 C02F1/58
摘要
本实用新型涉及废水脱色处理装置技术领域，尤其是一种高效脱色处理工业废水装置，包括脱色桶，所述脱色桶侧面的顶部和底部分别连通有注水阀和排水阀，所述脱色桶的底部的中间位置固定连接有搅拌电机。将搅拌轴的表面连接有折叠式叶片机构，清理内壁时，停止搅拌，搅拌叶在重力的作用下折叠起来，减少对占据脱色桶内部的空间，将安装有L形清理刷的固定板可拆装式连接在转轴底部，启动驱动电机，驱动电机通过转轴带动固定板底部的L形清理刷对脱色桶的内壁进行刷动，通过连接管通冲洗的水，并且通过环形喷头对内壁进行冲洗，无需人工手动清理，方便了工作人员对脱色桶的清理。
权利要求书

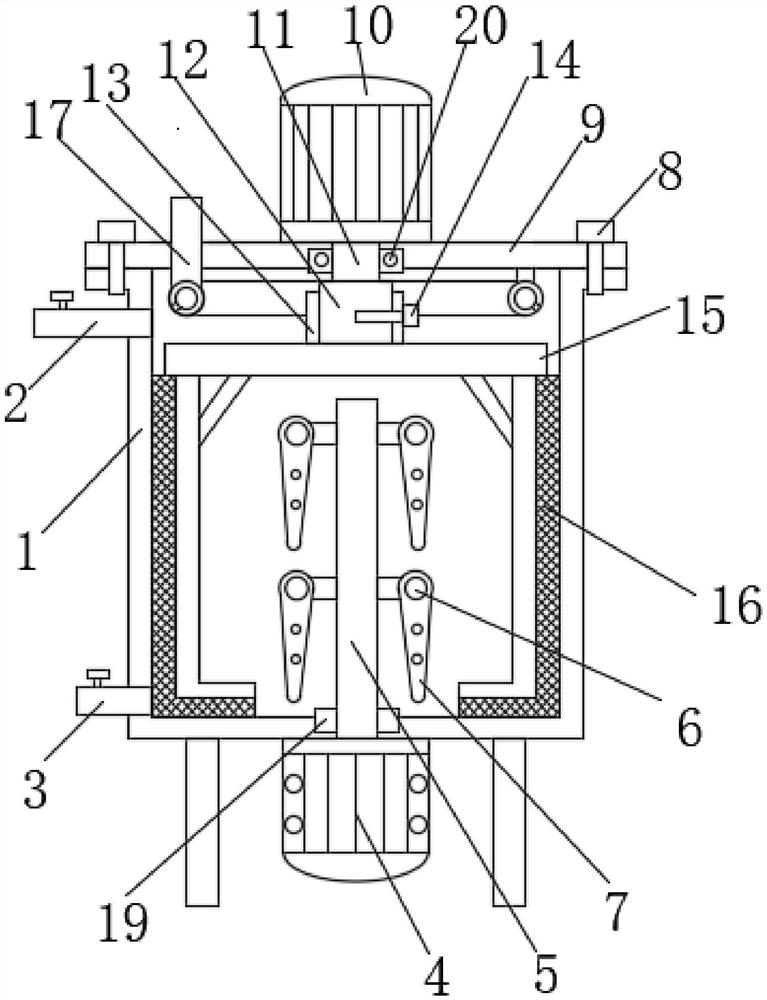

1.一种高效脱色处理工业废水装置，包括脱色桶(1)，所述脱色桶(1)侧面的顶部和底部分别连通有注水阀(2)和排水阀(3)，其特征在于，所述脱色桶(1)的底部的中间位置固定连接有搅拌电机(4)，所述搅拌电机(4)的输出端固定连接有搅拌轴(5)，所述脱色桶(1)的顶端穿入脱色桶(1)内部，所述脱色桶(1)表面固定连接有折叠式叶片机构，所述脱色桶(1)的顶部密封有密封盖(9)，所述密封盖(9)的两端通过第一螺栓(8)与脱色桶(1)顶部螺纹连接，所述密封盖(9)顶部的一侧连通有连接管(17)，所述连接管(17)的底部穿过密封盖(9)并且连通有环形喷头(18)，所述环形喷头(18)侧面环绕开设有喷孔，所述密封盖(9)顶部的中间位置固定连接有驱动电机(10)，所述驱动电机(10)的输出端固定连接有转轴(11)，所述转轴(11)的底部穿过密封盖(9)并且延伸至脱色桶(1)内部，所述转轴(11)的底端通过可拆装机构连接有固定板(15)，所述固定板(15)底部的两侧均固定连接有L形清理刷(16)。
2.根据权利要求1所述的一种高效脱色处理工业废水装置，其特征在于，所述脱色桶(1)内壁的底部与搅拌轴(5)相对应的位置嵌设有密封圈(19)，所述密封圈(19)的内壁与搅拌轴(5)的表面相互接触。
3.根据权利要求1所述的一种高效脱色处理工业废水装置，其特征在于，所述折叠式叶片机构包括连接杆(6)，所述连接杆(6)固定连接在搅拌轴(5)的表面上，所述连接杆(6)的端部转动连接有搅拌叶(7)。
4.根据权利要求1所述的一种高效脱色处理工业废水装置，其特征在于，所述密封盖(9)的底部对应转轴(11)的位置固定连接有轴承(20)，所述轴承(20)内环的内壁固定连接在转轴(11)的表面上。
5.根据权利要求1所述的一种高效脱色处理工业废水装置，其特征在于，所述可拆装机构包括连接销(12)，所述连接销(12)固定连接在转轴(11)的底部，所述连接销(12)表面套接有连接套(13)，所述连接套(13)的底部固定连接在固定板(15)的顶部，所述连接套(13)侧面螺纹连接有第二螺栓(14)，所述第二螺栓(14)穿过连接套(13)后与连接销(12)螺纹连接。
说明书
一种高效脱色处理工业废水装置
技术领域
本实用新型涉及废水脱色处理装置技术领域，尤其涉及一种高效脱色处理工业废水装置。
背景技术
废水现有技术中废水脱色是废水处理工艺中非常重要的一个环节，废水在经过脱色可降低色度。
现有技术中申请号为CN201720813956.2的专利文件，一种废水脱色处理装置，包括混合器和沉淀池，所述混合器包括沿废水流向分布的第一混合腔和第二混合腔，第一混合腔顶部设置有慢速搅拌器，第二混合腔顶部设置有快速搅拌器；沉淀池为一圆柱体结构，沉淀池内设置导流板，导流板上部与沉淀池内壁之间依次设置出水槽和布水槽。本实用新型装置可以对废水进行连续脱色，废水与脱色剂经过两重混合，搅拌充分，进入沉淀池后能够快速进行固液分离，不需间断式进行，且在整个脱色过程中，装置密封效果较好，减少了异味和有毒物质扩散，安全环保。但是脱色处理中的搅拌装置不便于对内壁进行清理，一方面搅拌叶阻碍清理工具，另一方面需要人工进行清理，较为麻烦。
实用新型内容
本实用新型的目的是为了解决现有技术中存在脱色处理中的搅拌装置不便于对内壁进行清理，一方面搅拌叶阻碍清理工具，另一方面需要人工进行清理，较为麻烦的缺点，而提出的一种高效脱色处理工业废水装置。
为达到以上目的，本实用新型采用的技术方案为：一种高效脱色处理工业废水装置，包括脱色桶，所述脱色桶侧面的顶部和底部分别连通有注水阀和排水阀，所述脱色桶的底部的中间位置固定连接有搅拌电机，所述搅拌电机的输出端固定连接有搅拌轴，所述脱色桶的顶端穿入脱色桶内部，所述脱色桶表面固定连接有折叠式叶片机构，所述脱色桶的顶部密封有密封盖，所述密封盖的两端通过第一螺栓与脱色桶顶部螺纹连接，所述密封盖顶部的一侧连通有连接管，所述连接管的底部穿过密封盖并且连通有环形喷头，所述环形喷头侧面环绕开设有喷孔，所述密封盖顶部的中间位置固定连接有驱动电机，所述驱动电机的输出端固定连接有转轴，所述转轴的底部穿过密封盖并且延伸至脱色桶内部，所述转轴的底端通过可拆装机构连接有固定板，所述固定板底部的两侧均固定连接有L形清理刷。
优选地，所述脱色桶内壁的底部与搅拌轴相对应的位置嵌设有密封圈，所述密封圈的内壁与搅拌轴的表面相互接触。
优选地，所述折叠式叶片机构包括连接杆，所述连接杆固定连接在搅拌轴的表面上，所述连接杆的端部转动连接有搅拌叶。
优选地，所述密封盖的底部对应转轴的位置固定连接有轴承，所述轴承内环的内壁固定连接在转轴的表面上。
优选地，所述可拆装机构包括连接销，所述连接销固定连接在转轴的底部，所述连接销表面套接有连接套，所述连接套的底部固定连接在固定板的顶部，所述连接套侧面螺纹连接有第二螺栓，所述第二螺栓穿过连接套后与连接销螺纹连接。
与现有技术相比，本实用新型具有以下有益效果：
1、本实用新型将搅拌轴的表面连接有折叠式叶片机构，清理内壁时，停止搅拌，搅拌叶在重力的作用下折叠起来，减少对占据脱色桶内部的空间，将安装有L形清理刷的固定板可拆装式连接在转轴底部，启动驱动电机，驱动电机通过转轴带动固定板底部的L形清理刷对脱色桶的内壁进行刷动，通过连接管通冲洗的水，并且通过环形喷头对内壁进行冲洗，无需人工手动清理，方便了工作人员对脱色桶的清理。
发明人 （周文圣;周文忠;）
