申请日 20191223
公开（公告）日 20201106
IPC分类号 C02F1/28
摘要
本实用新型公开了一种活性炭可回收利用的废水净化装置，包括有外壳体和循环使用单元；所述外壳体的左右侧均设有抽拉孔，所述外壳体的下端四角均固定连接有支腿，所述外壳体的内部固定连接有右上板、右下板、左下板和左上板，且右上板位于右下板的上方、左下板位于左上板的下方，所述外壳体的后侧穿插有进液管，所述进液管的另一端固定连接在进液泵的出水口，所述外壳体的上侧穿插有吸水管。本活性炭可回收利用的废水净化装置，首先可用活性炭对废水进行净化，活性炭可交替进行净化废水和激活，避免了活性炭取出再激活，减小工作强度，还对活性炭的上下层均进行加热激活，增加激活效率。
权利要求书

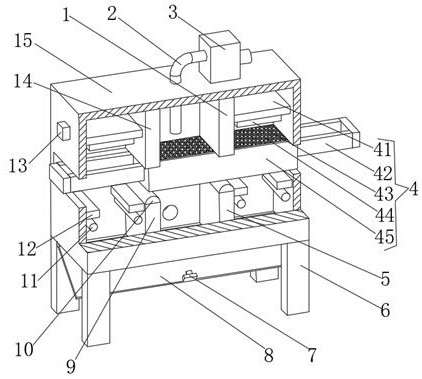

1.一种活性炭可回收利用的废水净化装置，其特征在于：包括有外壳体（15）和循环使用单元（4）；
外壳体（15）：所述外壳体（15）的左右侧均设有抽拉孔，所述外壳体（15）的下端四角均固定连接有支腿（6），所述外壳体（15）的内部固定连接有右上板（1）、右下板（5）、左下板（9）和左上板（14），且右上板（1）位于右下板（5）的上方、左下板（9）位于左上板（14）的下方，所述外壳体（15）的后侧穿插有进液管（16），所述进液管（16）的另一端固定连接在进液泵（17）的出水口，所述外壳体（15）的上侧穿插有吸水管（2），所述吸水管（2）的另一端固定连接在吸水泵（3）的入水口，所述吸水泵（3）固定连接在外壳体（15）的上侧；
循环使用单元（4）：所述循环使用单元（4）包括有支撑板（41）、把手（42）、电热片（43）、蜂窝活性炭（44）和外框（45），所述外框（45）左右活动穿插在抽拉孔中，所述外框（45）位于右上板（1）和右下板（5）之间，所述外框（45）位于左上板（14）和左下板（9）之间，所述外框（45）的左右两端均固定连接有把手（42），所述蜂窝活性炭（44）固定连接在外框（45）内，所述支撑板（41）有两个，右边的支撑板（41）固定连接在右上板（1）与外壳体（15）之间，左边的支撑板（41）固定连接在左上板（14）与外壳体（15）之间，每个支撑板（41）的下侧均固定连接有电热片（43）；
其中：还包括有控制开关组（13），所述控制开关组（13）固定连接在外壳体（15）的左侧，所述控制开关组（13）的输入端电连接外部电源的输出端，所述控制开关组（13）的输出端电连接吸水泵（3）、进液泵（17）和电热片（43）的输入端。
2.根据权利要求1所述的一种活性炭可回收利用的废水净化装置，其特征在于：还包括有卡扣（7）和转板（8），所述转板（8）通过铰链铰接在外壳体（15）的下端后侧，所述转板（8）的上侧前端固定连接有卡扣（7）。
3.根据权利要求1所述的一种活性炭可回收利用的废水净化装置，其特征在于：还包括有密封套（10），所述密封套（10）有两个且分别固定连接在左下板（9）的上侧和右下板（5）的上侧。
4.根据权利要求1所述的一种活性炭可回收利用的废水净化装置，其特征在于：还包括有电热管（11），所述电热管（11）有四个且均固定连接在外壳体（15）内，左边两个电热管（11）位于左下板（9）与外壳体（15）之间，右边两个电热管（11）位于右下板（5）与外壳体（15）之间，所述控制开关组（13）的输出端电连接电热管（11）的输入端。
5.根据权利要求1所述的一种活性炭可回收利用的废水净化装置，其特征在于：还包括有隔离板（12），所述隔离板（12）有四个且均固定连接在外壳体（15）内，每个隔离板（12）分别位于对应的电热管（11）的上方。
说明书
一种活性炭可回收利用的废水净化装置
技术领域
本实用新型涉及废水净化技术领域，具体为一种活性炭可回收利用的废水净化装置。
背景技术
废水不同于污水，废水是指居民活动过程中排出的水和径流雨水的总称，一般指没有利用或没利用价值的水，废水净化即废水经物理或化学的方式，去除水中的铁锈、泥沙、余氯、有机物、有害的重金属离子、细菌和病毒等的过程，经过处理后的废水，可用于灌溉农田和绿化地带、清洗街道、工业冷却和工艺处理等方面。相比于工业污水的净化，废水净化相对简单，废水的净化装置多种多样，而活性炭是必不可少的净化材料，由于活性炭在吸附后会饱和，通常的做法是更换新的活性炭，把用过的活性炭扔掉，由于活性炭的价格昂贵，这无形中浪费了资源和资金，活性炭在使用后可通过高温加热来再次激活活性炭，可以使活性炭再次被使用，目前的废水净化装置都是通过将失活的活性炭取出并加热来激活，但是活性炭的取出非常麻烦，费时费力，在对比申请号为201711451716.3所提供的设计来看，该设计是通过电热丝产生高温来激活活性炭，达到回收利用的目的，但是电热丝只在于活性炭的上方，而下层的活性炭受到的温度会较低，不利于活性炭的激活。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种活性炭可回收利用的废水净化装置，首先可用活性炭对废水进行净化，活性炭可交替进行净化废水和激活，避免了活性炭取出再激活，减小工作强度，还对活性炭的上下层均进行加热激活，增加激活效率，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种活性炭可回收利用的废水净化装置，包括有外壳体和循环使用单元；
外壳体：所述外壳体的左右侧均设有抽拉孔，所述外壳体的下端四角均固定连接有支腿，所述外壳体的内部固定连接有右上板、右下板、左下板和左上板，且右上板位于右下板的上方、左下板位于左上板的下方，所述外壳体的后侧穿插有进液管，所述进液管的另一端固定连接在进液泵的出水口，所述外壳体的上侧穿插有吸水管，所述吸水管的另一端固定连接在吸水泵的入水口，所述吸水泵固定连接在外壳体的上侧，通过进液泵来将废水送入外壳体内，通过吸水泵将净化过的水吸出；
循环使用单元：所述循环使用单元包括有支撑板、把手、电热片、蜂窝活性炭和外框，所述外框左右活动穿插在抽拉孔中，所述外框位于右上板和右下板之间，所述外框位于左上板和左下板之间，所述外框的左右两端均固定连接有把手，所述蜂窝活性炭固定连接在外框内，所述支撑板有两个，右边的支撑板固定连接在右上板与外壳体之间，左边的支撑板固定连接在左上板与外壳体之间，每个支撑板的下侧均固定连接有电热片，通过电热片产生高温，左右移动蜂窝活性炭来使蜂窝活性炭的左半部和右半部交替净化废水和激活；
其中：还包括有控制开关组，所述控制开关组固定连接在外壳体的左侧，所述控制开关组的输入端电连接外部电源的输出端，所述控制开关组的输出端电连接吸水泵、吸液泵和电热片的输入端。
进一步的，还包括有卡扣和转板，所述转板通过铰链铰接在外壳体的下端后侧，所述转板的上侧前端固定连接有卡扣，通过转动转板可方便外壳体内的沉淀杂质取出。
进一步的，还包括有密封套，所述密封套有两个且分别固定连接在左下板的上侧和右下板的上侧，通过密封套避免废水流到电热管上。
进一步的，还包括有电热管，所述电热管有四个且均固定连接在外壳体内，左边两个电热管位于左下板与外壳体之间，右边两个电热管位于右下板与外壳体之间，所述控制开关组的输出端电连接电热管的输入端，通过电热管可加热蜂窝活性炭的下层，增加激活效率。
进一步的，还包括有隔离板，所述隔离板有四个且均固定连接在外壳体内，每个隔离板分别位于对应的电热管的上方，通过隔离板来避免蜂窝活性炭残存的水滴落在电热管上。
与现有技术相比，本实用新型的有益效果是：本活性炭可回收利用的废水净化装置，具有以下好处：
1、通过进液泵来将废水送入外壳体内，通过吸水泵将净化过的水吸出，通过电热片产生高温，左右移动蜂窝活性炭来使蜂窝活性炭的左半部和右半部交替净化废水和激活。
2、通过转动转板可方便外壳体内的沉淀杂质取出，通过密封套避免废水流到电热管上，通过电热管可加热蜂窝活性炭的下层，增加激活效率，通过隔离板来避免蜂窝活性炭残存的水滴落在电热管上。
3、本活性炭可回收利用的废水净化装置，首先可用活性炭对废水进行净化，活性炭可交替进行净化废水和激活，避免了活性炭取出再激活，减小工作强度，还对活性炭的上下层均进行加热激活，增加激活效率。
发明人 （潘小锦）
