申请日 20200512
公开（公告）日 20201106
IPC分类号 C02F5/00
摘要
本发明公开了一种近零废水排放综合用水处理设备，涉及直饮水技术领域，该近零废水排放综合用水处理设备，包括直饮水单元和盐箱，所述直饮水单元上安装有软水控制阀、及与盐箱连接的输水管路，还包括自动加盐装置和漂浮盐台，其中所述自动加盐装置设置于盐箱的上方，所述漂浮盐台设置于盐箱的内部底部，且漂浮盐台还内置有加盐报警装置，本发明中，在盐箱的内部设置了可上下浮动的漂浮盐台，并通过行程开关以及自动加盐装置的配合，以实现设备的定量自动加盐，从而有效的提高了水处理的效率，省时省力，有助于降低成本，同时能够保证加盐比例，以便于生活用水与直饮水的分类使用。
权利要求书

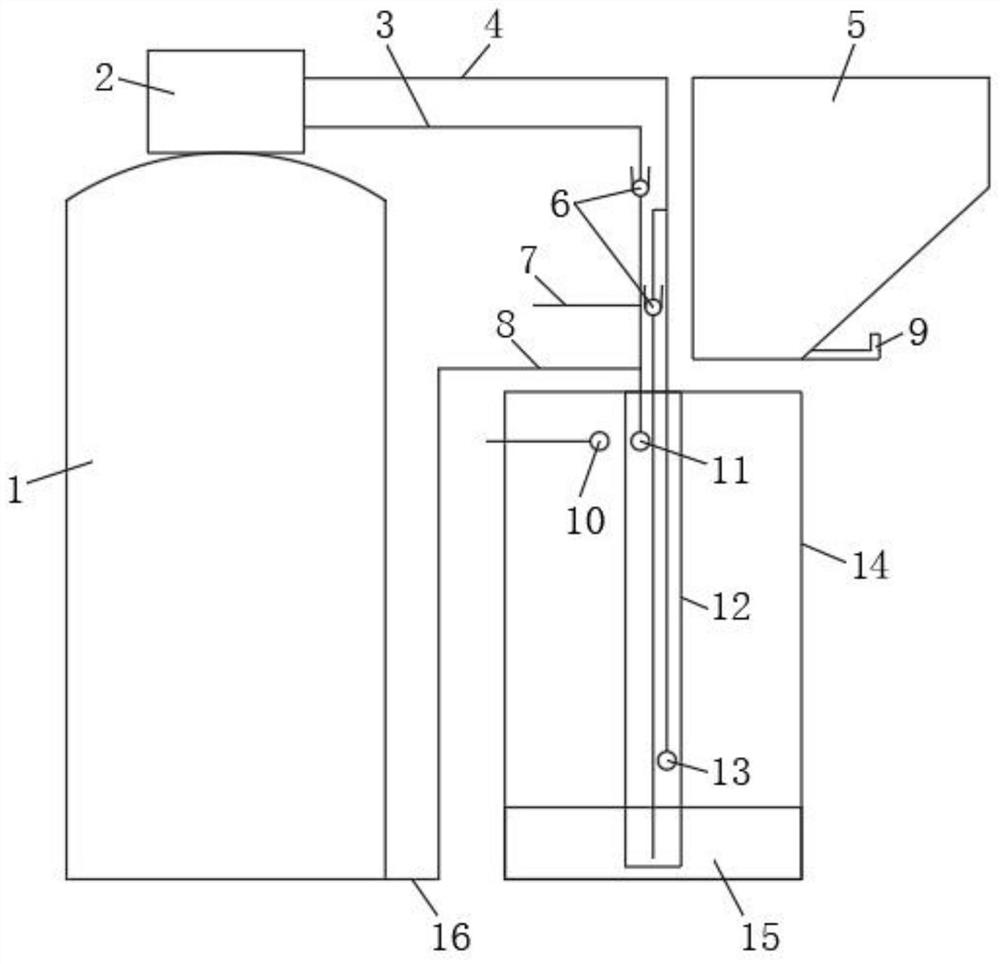

1.一种近零废水排放综合用水处理设备，包括直饮水单元(1)和盐箱(14)，所述直饮水单元(1)上安装有软水控制阀(2)、及与盐箱(14)连接的输水管路，其特征在于：还包括自动加盐装置和漂浮盐台(15)，其中所述自动加盐装置设置于盐箱(14)的上方，所述漂浮盐台(15)设置于盐箱(14)的内部底部，且漂浮盐台(15)还内置有加盐报警装置；
所述加盐报警装置随漂浮盐台(15)上下浮动，所述加盐报警装置上浮时，与盐箱(14)的底部分离，自动加盐装置开启；下浮时，与盐箱(14)的底部相接触，自动加盐装置关闭。
2.根据权利要求1所述的一种近零废水排放综合用水处理设备，其特征在于：所述自动加盐装置包括储盐箱(5)和盐箱滑板组件(9)，所述盐箱滑板组件(9)安装于储盐箱(5)的底部。
3.根据权利要求1所述的一种近零废水排放综合用水处理设备，其特征在于：所述加盐报警装置主要包括行程开关(17)。
4.根据权利要求1所述的一种近零废水排放综合用水处理设备，其特征在于：所述盐箱滑板组件(9)包括滑板、滚珠丝杠和驱动装置，所述驱动装置驱动滚珠丝杠转动，滚珠丝杠转动时，滑板沿滚珠丝杠移动。
5.根据权利要求4所述的一种近零废水排放综合用水处理设备，其特征在于：所述储盐箱(5)的底部还开设有滑槽，且滑槽与滑板相匹配。
6.根据权利要求1所述的一种近零废水排放综合用水处理设备，其特征在于：所述盐箱(14)的内部还安装有中心管(12)，且盐箱(14)的顶部开设有溢流口(10)，所述中心管(12)的顶部开设有浮球开关二(11)，且中心管(12)的底部还开设有浮球开关一(13)。
7.根据权利要求6所述的一种近零废水排放综合用水处理设备，其特征在于：所述输水管路包括软水阀进水管(3)、吸盐口水管(4)、废水管(7)、排水管(8)和排污管(16)，所述软水阀进水管(3)的一端与软水控制阀(2)相连接，且软水阀进水管(3)的另一端延伸至中心管(12)的内部并与浮球开关二(11)相配合，所述吸盐口水管(4)的一端与软水控制阀(2)相连接，且吸盐口水管(4)的另一端延伸至中心管(12)的内部并与浮球开关一(13)相配合，所述软水阀进水管(3)的一侧还连接有废水管(7)和排水管(8)，且排水管(8)位于废水管(7)的下方，所述排污管(16)的一端与直饮水单元(1)的底部相连接，且排污管(16)的另一端与排水管(8)相连接。
8.根据权利要求7所述的一种近零废水排放综合用水处理设备，其特征在于：所述吸盐口水管(4)的一侧还连接有延伸至中心管(12)内部的分管，且分管和软水阀进水管(3)上均安装有单向阀(6)。
9.根据权利要求1所述的一种近零废水排放综合用水处理设备，其特征在于：所述漂浮盐台(15)的内部还留有通孔，且通孔的孔径与中心管(12)的直径相匹配。
说明书
一种近零废水排放综合用水处理设备
技术领域
本发明属于直饮水技术领域，具体涉及一种近零废水排放综合用水处理设备。
背景技术
直饮水一般采用分质供水的方式直通住户，即根据生活中人们对水的不同需要，由市政提供的自来水为生活饮用水，把自来水中生活用水和直接饮用水分开，另设管网，采用特殊工艺将自来水进行深度加工处理成可直接饮用的纯净水，实现饮用水和生活用水分质、分流，达到直饮的目的。而在直饮水处理过程中，会产生废水和污水，此时需通过水处理设备将产生的废水和污水进行处理，以达到废水处理的目的，避免水资源浪费。
但是在现有技术中，水处理设备存在的问题及缺点：水处理时，不能实现设备定量自动加盐，需通过人力进行，处理效率低，且容易产生比例误差，不便于生活用水与直饮水的使用。
发明内容
本发明的目的在于提供一种近零废水排放综合用水处理设备，以解决上述背景技术中提出的问题，实现设备的定量自动加盐。
为实现上述目的，本发明提供如下技术方案：一种近零废水排放综合用水处理设备，包括直饮水单元和盐箱，所述直饮水单元上安装有软水控制阀、及与盐箱连接的输水管路，还包括自动加盐装置和漂浮盐台，其中所述自动加盐装置设置于盐箱的上方，所述漂浮盐台设置于盐箱的内部底部，且漂浮盐台还内置有加盐报警装置；
所述加盐报警装置随漂浮盐台上下浮动，所述加盐报警装置上浮时，与盐箱的底部分离，自动加盐装置开启；下浮时，与盐箱的底部相接触，自动加盐装置关闭。
优选的，所述自动加盐装置包括储盐箱和盐箱滑板组件，所述盐箱滑板组件安装于储盐箱的底部。
优选的，所述加盐报警装置主要包括行程开关。
优选的，所述盐箱滑板组件包括滑板、滚珠丝杠和驱动装置，所述驱动装置驱动滚珠丝杠转动，滚珠丝杠转动时，滑板沿滚珠丝杠移动。
优选的，所述储盐箱的底部还开设有滑槽，且滑槽与滑板相匹配。
优选的，所述盐箱的内部还安装有中心管，且盐箱的顶部开设有溢流口，所述中心管的顶部开设有浮球开关二，且中心管的底部还开设有浮球开关一。
优选的，所述输水管路包括软水阀进水管、吸盐口水管、废水管、排水管和排污管，所述软水阀进水管的一端与软水控制阀相连接，且软水阀进水管的另一端延伸至中心管的内部并与浮球开关二相配合，所述吸盐口水管的一端与软水控制阀相连接，且吸盐口水管的另一端延伸至中心管的内部并与浮球开关一相配合，所述软水阀进水管的一侧还连接有废水管和排水管，且排水管位于废水管的下方，所述排污管的一端与直饮水单元的底部相连接，且排污管的另一端与排水管相连接。
优选的，所述吸盐口水管的一侧还连接有延伸至中心管内部的分管，且分管和软水阀进水管上均安装有单向阀。
优选的，所述漂浮盐台的内部还留有通孔，且通孔的孔径与中心管的直径相匹配。
与现有技术相比，本发明的有益效果是：
(1)本发明中，在盐箱的内部设置了可上下浮动的漂浮盐台，并通过行程开关以及自动加盐装置的配合，以实现设备的定量自动加盐，从而有效的提高了水处理的效率，省时省力，有助于降低成本，同时能够保证加盐比例，以便于生活用水与直饮水的分类使用。
(2)本发明能够鉴于生活用水与直饮水的使用比列，匹配适当容积的盐箱，更加上直饮水单元纯水和废水比从传统的1:3到现在的2:1、3:1，甚至10:1，通过该回用水路，能够实现RO废水的零排放。
发明人 （侯伟）
