申请日 20200313
公开（公告）日 20201106
IPC分类号 B01D33/17; B01D33/46
摘要
本实用新型公开了一种工业废水处理用滤液箱，包括箱体，箱体的两侧分别安装有进水管和出水管，所述箱体的内壁安装有隔板，隔板上设有过滤孔，过滤孔内安装有由驱动装置驱动的滤网盘，滤网盘的一侧设有与滤网盘相对转动的清洁装置。本实用新型结构简单，电机带动滤网盘转动，在滤网盘转动过程中，摩擦轮始终与滤网盘接触，摩擦力驱动摩擦轮转动，摩擦轮带动第一传动带和其上的清洁刷毛相对滤网盘转动，对滤网盘一侧废渣进行清扫，避免在其表面聚集，堵塞滤网盘，提高清洁效率，同时，摩擦轮的转动无须外置电机，节省电力使用，降低设备复杂程度。
权利要求书

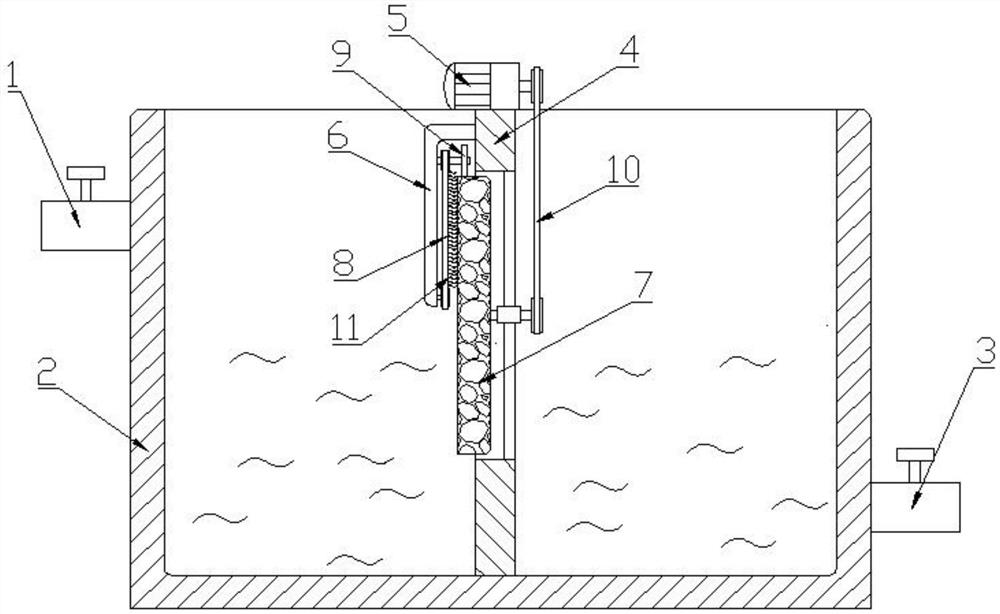

1.一种工业废水处理用滤液箱，包括箱体(2)，箱体(2)的两侧分别安装有进水管(1)和出水管(3)，其特征在于，所述箱体(2)的内壁安装有隔板(4)，隔板(4)上设有过滤孔，过滤孔内安装有由驱动装置驱动的滤网盘(7)，滤网盘(7)的一侧设有与滤网盘(7)相对转动的清洁装置。
2.根据权利要求1所述的一种工业废水处理用滤液箱，其特征在于，所述清洁装置包括与隔板(4)连接的L型支架(6)，L型支架(6)靠近滤网盘(7)的一侧转动连接有两个第一转轴，两个第一转轴上均安装有第一带轮，且两个第一带轮通过第一传动带(8)，第一传动带靠近滤网盘(7)的一侧连接有清洁刷毛(11)，第一转轴由摩擦驱动结构驱动。
3.根据权利要求2所述的一种工业废水处理用滤液箱，其特征在于，所述摩擦驱动结构为摩擦轮(9)，摩擦轮(9)套接在位于上方的第一转轴上，摩擦轮(9)的外圈与滤网盘(7)的外圈相切。
4.根据权利要求3所述的一种工业废水处理用滤液箱，其特征在于，所述滤网盘(7)的一侧连接有第二转轴，第二转轴上套接有轴套，轴套通过连接杆与隔板(4)连接，第二转轴和安装在隔板(4)顶部的电机(5)输出端均连接有主动带轮，两个主动带轮通过第二传动带(10)连接。
5.根据权利要求3所述的一种工业废水处理用滤液箱，其特征在于，所述摩擦轮(9)的材质为弹性橡胶。
说明书
一种工业废水处理用滤液箱
技术领域
本实用新型涉及工业废水技术领域，尤其涉及一种工业废水处理用滤液箱。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。
由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放；现有的工业废水过滤过程中，有水中含有大量废渣或固体颗粒，容易堵在滤网上，造成堵塞，降低过滤效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工业废水处理用滤液箱。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业废水处理用滤液箱，包括箱体，箱体的两侧分别安装有进水管和出水管，所述箱体的内壁安装有隔板，隔板上设有过滤孔，过滤孔内安装有由驱动装置驱动的滤网盘，滤网盘的一侧设有与滤网盘相对转动的清洁装置。
优选地，所述清洁装置包括与隔板连接的L型支架，L型支架靠近滤网盘的一侧转动连接有两个第一转轴，两个第一转轴上均安装有第一带轮，且两个第一带轮通过第一传动带，第一传动带靠近滤网盘的一侧连接有清洁刷毛，第一转轴由摩擦驱动结构驱动。
优选地，所述摩擦驱动结构为摩擦轮，摩擦轮套接在位于上方的第一转轴上，摩擦轮的外圈与滤网盘的外圈相切。
优选地，所述滤网盘的一侧连接有第二转轴，第二转轴上套接有轴套，轴套通过连接杆与隔板连接，第二转轴和安装在隔板顶部的电机输出端均连接有主动带轮，两个主动带轮通过第二传动带连接。
优选地，所述摩擦轮的材质为弹性橡胶。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，电机带动滤网盘转动，在滤网盘转动过程中，摩擦轮始终与滤网盘接触，摩擦力驱动摩擦轮转动，摩擦轮带动第一传动带和其上的清洁刷毛相对滤网盘转动，对滤网盘一侧废渣进行清扫，避免在其表面聚集，堵塞滤网盘，提高清洁效率，同时，摩擦轮的转动无须外置电机，节省电力使用，降低设备复杂程度。
发明人 （李汉驰;周辉;金纲;）
