申请日 20200323
公开（公告）日 20201106
IPC分类号 B01D36/02; C01F11/18
摘要
本实用新型涉及碳酸钙生产设备技术领域，具体地说，涉及一种碳酸钙生产的废水回收再利用处理装置，包括接收端，接收端的末端安装有若干流动通道，流动通道内搭接有若干过滤结构，位于最后一个的流动通道末端处安装有排放端，相邻两个过滤结构靠接在一起，过滤结构包括底框、一对滤布、填过滤层以及盖板，排放端的末端紧密焊接有一对排放管。该碳酸钙生产的废水回收再利用处理装置，通过设置在流动通道内的过滤结构，使排放的废水流经流动通道时，在过滤结构的过滤下，碳酸钙杂质被留在过滤结构的上方，并在废水的冲刷下形成较浓的液体并最终从位于排放端顶部的排放管排出，以便进行回收利用。
权利要求书

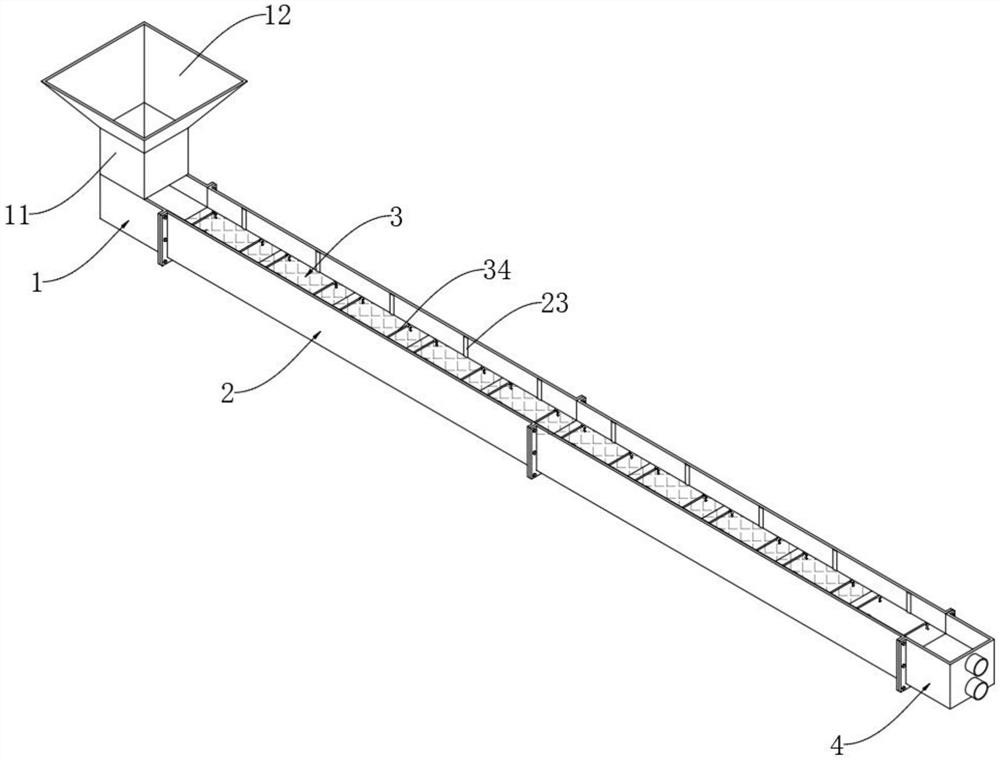

1.一种碳酸钙生产的废水回收再利用处理装置，其特征在于：包括接收端（1），所述接收端（1）的末端通过螺栓安装有若干流动通道（2），所述流动通道（2）内搭接有若干过滤结构（3），位于最后一个的流动通道（2）末端处通过螺栓安装有排放端（4），所述接收端（1）首端的顶部位置处设置有接收斗（12），接收端（1）内侧的底部位置处紧密焊接有垫块（13），所述流动通道（2）的左右两侧内壁上均紧密焊接有若干搭块（22），过滤结构（3）搭接在搭块（22）上，相邻两个过滤结构（3）靠接在一起，所述过滤结构（3）包括底部呈网板状的底框（31）、平铺在底框（31）内的一对滤布（32）、填充在两个滤布（32）之间的过滤层（33）以及通过螺栓固定在底框（31）顶端的盖板（34），所述排放端（4）的内部紧密焊接有隔板（42），隔板（42）的位置与过滤结构（3）的位置相对应，排放端（4）的末端紧密焊接有一对排放管（43），两个排放管（43）的内口分别位于隔板（42）的顶底两侧。
2.根据权利要求1所述的碳酸钙生产的废水回收再利用处理装置，其特征在于：所述接收端（1）与接收斗（12）之间紧密焊接有接收通道（11）。
3.根据权利要求1所述的碳酸钙生产的废水回收再利用处理装置，其特征在于：所述垫块（13）的顶面与过滤结构（3）的顶面相齐平。
4.根据权利要求1所述的碳酸钙生产的废水回收再利用处理装置，其特征在于：所述流动通道（2）的左右两侧内壁上均紧密焊接有若干定位条（23），过滤结构（3）的左右两侧均开设有定位槽（311），定位槽（311）的尺寸和定位条（23）的尺寸相适配且位置一一对应。
5.根据权利要求1所述的碳酸钙生产的废水回收再利用处理装置，其特征在于：所述接收端（1）的末端呈开放状并一体成型有凸沿（14），流动通道（2）的首末两端均呈开放状并一体成型有定位条（23），排放端（4）的首端呈开放状并一体成型有固定边（41），凸沿（14）、定位条（23）以及固定边（41）的外形尺寸相适配，相贴合的凸沿（14）、定位条（23）以及固定边（41）通过螺栓固定。
6.根据权利要求1所述的碳酸钙生产的废水回收再利用处理装置，其特征在于：所述盖板（34）的顶端紧密焊接有一对提手（341）。
7.根据权利要求1所述的碳酸钙生产的废水回收再利用处理装置，其特征在于：所述接收端（1）与流动通道（2）之间、相邻两个流动通道（2）之间以及流动通道（2）与排放端（4）之间均夹设有密封胶条（5）。
说明书
一种碳酸钙生产的废水回收再利用处理装置
技术领域
本实用新型涉及碳酸钙生产设备技术领域，具体地说，涉及一种碳酸钙生产的废水回收再利用处理装置。
背景技术
碳酸钙是一种无机化合物，用于造纸、冶金、玻璃、制碱、橡胶、医药、颜料、有机化工等部门。在碳酸钙的生产中，生产设备会排放大量含有碳酸钙的废水，为了让避免材料的浪费，排放出的废水会被回收加工利用，由于排放出废水中的水含量较大、碳酸钙浓度低，使得碳酸钙废水回收时需要大量的设备进行工作，费时费力。
实用新型内容
本实用新型的目的在于提供一种碳酸钙生产的废水回收再利用处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种碳酸钙生产的废水回收再利用处理装置，包括接收端，所述接收端的末端通过螺栓安装有若干流动通道，所述流动通道内搭接有若干过滤结构，位于最后一个的流动通道末端处通过螺栓安装有排放端，所述接收端首端的顶部位置处设置有接收斗，接收端内侧的底部位置处紧密焊接有垫块，所述流动通道的左右两侧内壁上均紧密焊接有若干搭块，过滤结构搭接在搭块上，相邻两个过滤结构靠接在一起，所述过滤结构包括底部呈网板状的底框、平铺在底框内的一对滤布、填充在两个滤布之间的过滤层以及通过螺栓固定在底框顶端的盖板，所述排放端的内部紧密焊接有隔板，隔板的位置与过滤结构的位置相对应，排放端的末端紧密焊接有一对排放管，两个排放管的内口分别位于隔板的顶底两侧。
作为优选，所述接收端与接收斗之间紧密焊接有接收通道。
作为优选，所述垫块的顶面与过滤结构的顶面相齐平。
作为优选，所述流动通道的左右两侧内壁上均紧密焊接有若干定位条，过滤结构的左右两侧均开设有定位槽，定位槽的尺寸和定位条的尺寸相适配且位置一一对应。
作为优选，所述接收端的末端呈开放状并一体成型有凸沿，流动通道的首末两端均呈开放状并一体成型有定位条，排放端的首端呈开放状并一体成型有固定边，凸沿、定位条以及固定边的外形尺寸相适配，相贴合的凸沿、定位条以及固定边通过螺栓固定。
作为优选，所述盖板的顶端紧密焊接有一对提手。
作为优选，所述接收端与流动通道之间、相邻两个流动通道之间以及流动通道与排放端之间均夹设有密封胶条。
与现有技术相比，本实用新型的有益效果是：
该碳酸钙生产的废水回收再利用处理装置，通过设置的若干节流动通道并在流动通道内铺设有若干过滤结构，使得排放的碳酸钙悬浮废水从接收端注入后流经流动通道时，在过滤结构的过滤下，碳酸钙杂质被留在过滤结构的上方，并在废水的冲刷下形成较浓的液体并最终从位于排放端顶部的排放管排出，以便进行回收利用，而被部分过滤后的液体则在重力的作用下透过过滤结构进入到流动通道的底部并最终从位于排放端底部的排放管排出。
发明人 （温智棋）
