申请日 20200302
公开（公告）日 20201106
IPC分类号 B01D36/04
摘要
本实用新型涉及一种工业废水处理装置，属于工业废水处理装置技术领域。沉降罐的罐体上端设有进水管、下端设有出水管、底部是倒圆台状的沉降斗，在进水管、出水管和沉降斗上依次安装进水阀、出水阀和排渣阀；罐体的上方盖有罐盖，气缸安装在罐盖上，气缸的伸缩杆端部固定连接着位于罐盖下方的筛板；滤芯搭接在过滤罐的壳体中；在连通沉降罐和过滤罐的管道上设置两个阀门，一个是靠近沉降罐的出水阀，另一个靠近过滤罐的入口。有益技术效果：使用本实用新型进行工业废水处理，沉降时间可缩短，筛板的存在能够保证良好的沉降效果，使得过滤罐中的滤芯更耐用；多个沉降罐和多个过滤罐之间彼此连通，替换作业，废水处理过程不中断。
权利要求书
1.一种工业废水处理装置，包括沉降罐和过滤罐，其特征在于，

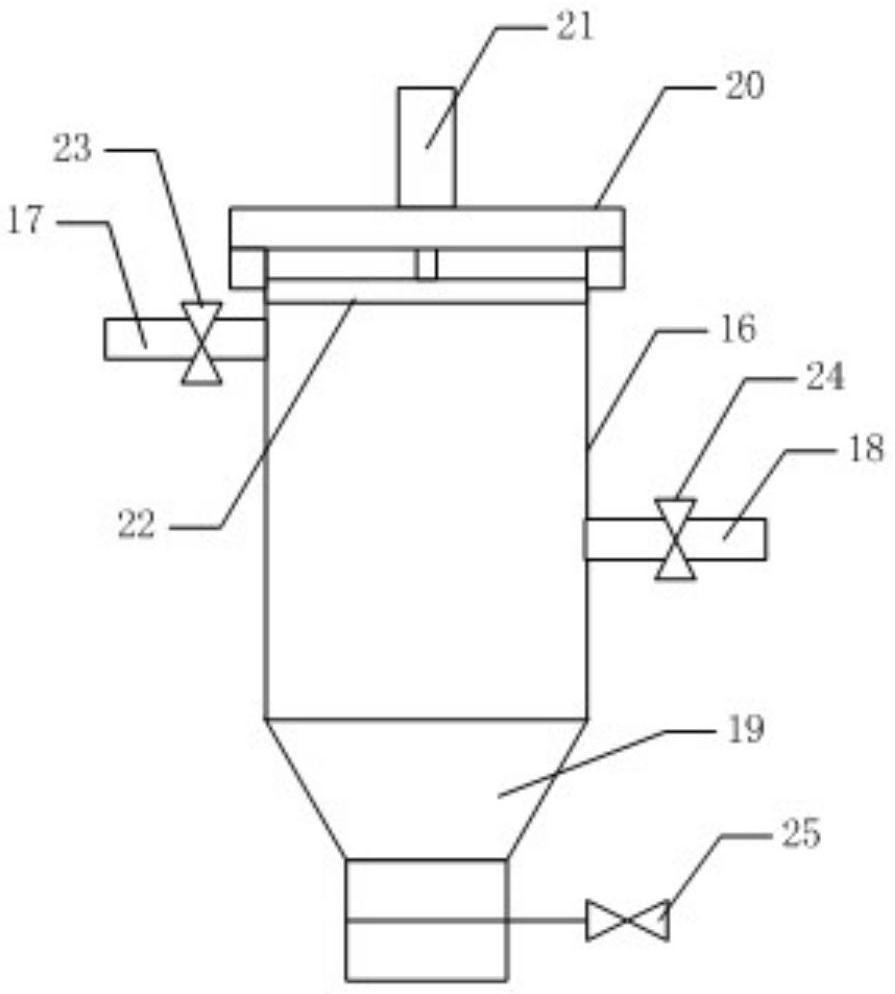

沉降罐的罐体(16)上端设有进水管(17)、下端设有出水管(18)、底部是倒圆台状的沉降斗(19)，在进水管(17)、出水管(18)和沉降斗(19)上依次安装进水阀(23)、出水阀(24)和排渣阀(25)；罐体(16)的上方盖有罐盖(20)，气缸(21)安装在罐盖(20)上，气缸(21)的伸缩杆端部固定连接着位于罐盖(20)下方的筛板(22)；
滤芯(27)搭接在过滤罐的壳体(26)中；
在连通沉降罐和过滤罐的管道上设置两个阀门，一个是靠近沉降罐的出水阀(24)，另一个靠近过滤罐的入口。
2.根据权利要求1所述的一种工业废水处理装置，其特征在于，沉降罐有多个，过滤罐有多个。
3.根据权利要求1所述的一种工业废水处理装置，其特征在于，沉降罐有第一沉降罐(1)、第二沉降罐(2)和第三沉降罐(3)；过滤罐有第一过滤罐(4)、第二过滤罐(5)；第一沉降罐(1)、第二沉降罐(2)和第三沉降罐(3)分别与第一过滤罐(4)和第二过滤罐(5)之间有管道连通；
在第一沉降罐(1)、第二沉降罐(2)和第三沉降罐(3)的进水管上依次安装第一阀门(6)、第二阀门(7)和第三阀门(8)；在第一沉降罐(1)、第二沉降罐(2)和第三沉降罐(3)的出水管上依次安装第四阀门(9)、第五阀门(10)和第六阀门(11)；在第一过滤罐(4)和第二过滤罐(5)的进管上依次安装第七阀门(12)和第八阀门(13)；在第一过滤罐(4)和第二过滤罐(5)的出管上依次安装第九阀门(14)和第十阀门(15)。
4.根据权利要求1所述的一种工业废水处理装置，其特征在于，筛板(22)是双层钢制筛板，上层的筛网孔径小于下层的筛网孔径。
说明书
一种工业废水处理装置
技术领域
本实用新型涉及工业废水处理装置技术领域，特别涉及一种工业废水处理装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
工业废水初步处理中，常见的物理方法有沉降、过滤吸附等，其中，沉降过程所需时间长；而过滤吸附中滤芯能够截留颗粒物，滤芯需要经常更换、消耗量较大。此外，伴随着工业生产，工业废水持续不断的产生，工业废水的处理设备需要替换工作，处理过程不能出现中断。
实用新型内容
本实用新型提供一种工业废水处理装置，解决上述技术问题。
具体技术方案是一种工业废水处理装置，包括沉降罐和过滤罐，沉降罐的罐体上端设有进水管、下端设有出水管、底部是倒圆台状的沉降斗，在进水管、出水管和沉降斗上依次安装进水阀、出水阀和排渣阀；罐体的上方盖有罐盖，气缸安装在罐盖上，气缸的伸缩杆端部固定连接着位于罐盖下方的筛板；
滤芯搭接在过滤罐的壳体中；
在连通沉降罐和过滤罐的管道上设置两个阀门，一个是靠近沉降罐的出水阀，另一个靠近过滤罐的入口。
进一步，沉降罐有多个，过滤罐有多个。
进一步，沉降罐有第一沉降罐、第二沉降罐和第三沉降罐；过滤罐有第一过滤罐、第二过滤罐；第一沉降罐、第二沉降罐和第三沉降罐分别与第一过滤罐和第二过滤罐之间有管道连通；
在第一沉降罐、第二沉降罐和第三沉降罐的进水管上依次安装第一阀门、第二阀门和第三阀门；在第一沉降罐、第二沉降罐和第三沉降罐的出水管上依次安装第四阀门、第五阀门和第六阀门；在第一过滤罐和第二过滤罐的进管上依次安装第七阀门和第八阀门；在第一过滤罐和第二过滤罐的出管上依次安装第九阀门和第十阀门。
进一步，筛板是双层钢制筛板，上层的筛网孔径小于下层的筛网孔径。筛板主要作用是过滤、截留工业废水中的颗粒物，耐用性好。
本实用新型中，在沉降罐内设置可移动的筛板，沉降罐的罐体上端设有进水管、下端设有出水管，上提筛板使其高于进水管的位置，然后打开进水阀，废水流入沉降罐中，即进水时筛板不工作；静置沉降一段时间，通过气缸下放筛板至低于出水管的位置处，将沉降罐中的水泵入到过滤罐中作进一步处理，工业废水中的部分颗粒物截留在筛板下方的沉降斗中，可直接打开排渣阀将颗粒物排出。筛板孔径选取根据待处理的工业废水中的颗粒物情况进行，筛板孔径应小于一半以上的颗粒物的直径，截留多数颗粒物；当废水不多时，沉降时间充足，而当待处理废水较多时，沉降时间不足，筛板的存在能够保证良好的沉降效果。而且，沉降罐中筛板工作时，水的流向是自下向上，颗粒物在重力作用下自然下落，不会堵塞筛板。
与现有技术相比，本实用新型的有益技术效果：
1)使用本实用新型进行工业废水处理，沉降时间可缩短，筛板的存在能够保证良好的沉降效果；
2)在沉降罐后连接过滤罐，经过沉降罐的沉降作用，废水中颗粒物大大减少，使得过滤罐中的滤芯更耐用，减少更换次数，降低成本和提高工作效率；
3)多个沉降罐和多个过滤罐之间彼此连通，当某个沉降罐或过滤罐需要进行维修时，有沉降罐或过滤罐替换作业，仍可保证废水处理过程的完整和顺利进行。
发明人 （韩正奇;赵会岩;赵海林;）
