申请日 20200309
公开（公告）日 20201106
IPC分类号 C02F1/461; C02F1/72
摘要
本实用新型公开了一种处理废水的电催化氧化反应器，涉及废水处理领域，主要为了解决现有的电催化氧化反应器催化剂床层长期运行后受到污堵从而降低了性能的问题；该反应器包括反应槽以及设置于反应槽中的阴电极片、阳电极片、布气管以及承托组件；所述承托组件包括从上到下依次布设的卵石垫层、塑料网和承托板，所述承托板由玻璃钢格栅板制作而成；所述承托组件的下方设置有反洗水管，反洗水管连接外部的反洗进水，所述布气管埋设于卵石垫层中。本实用新型通过设置反冲洗组件，能够解决现有电催化氧化反应器进水悬浮物含量较高时出现的催化剂床层污堵问题。
权利要求书

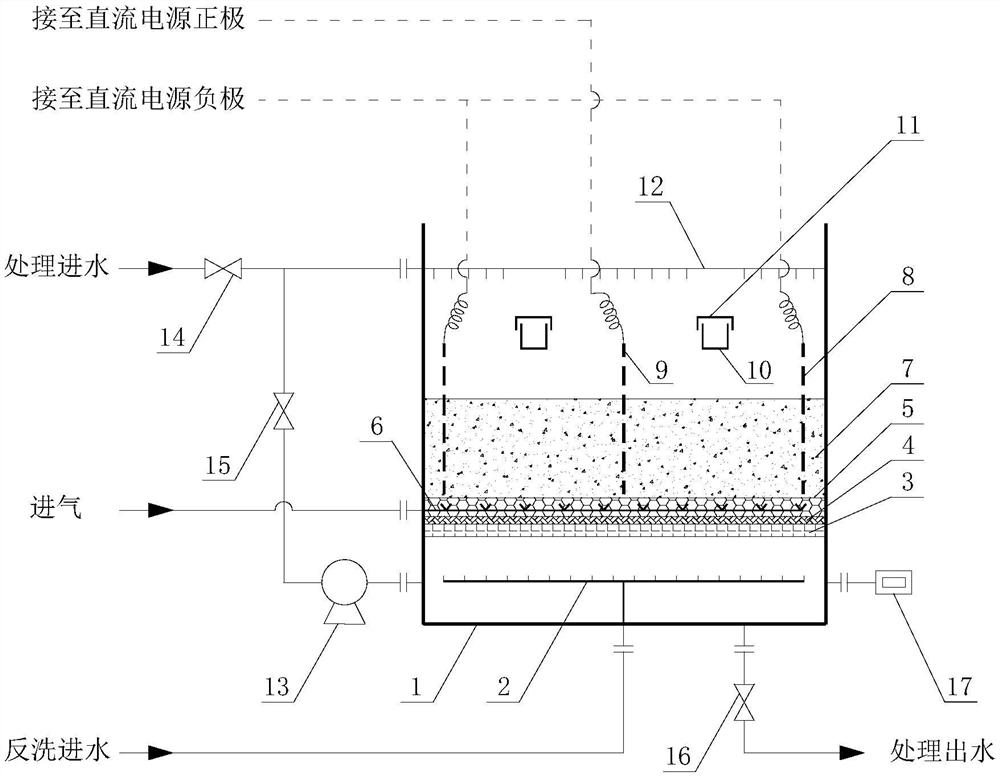

1.一种处理废水的电催化氧化反应器，包括反应槽（1）以及设置于反应槽（1）中的阴电极片（8）、阳电极片（9）、布气管（6）以及承托组件，反应槽（1）具有进水管路和出水管路，进水管路和出水管路上分别安装有进水阀（14）和排水阀（16），承托组件的上方为催化剂床层（7），催化剂床层（7）中填充有催化剂，阴电极片（8）和阳电极片（9）位于催化剂床层（7）中且与外部的直流电源连接；
其特征在于，所述承托组件包括从上到下依次布设的卵石垫层（5）、塑料网（4）和承托板（3），所述承托板（3）由玻璃钢格栅板制作而成；所述承托组件的下方设置有反洗水管（2），反洗水管（2）连接外部的反洗进水，所述布气管（6）埋设于卵石垫层（5）中。
2.根据权利要求1所述的处理废水的电催化氧化反应器，其特征在于，所述阴电极片（8）和阳电极片（9）在催化剂床层（7）中等距交错布设。
3.根据权利要求2所述的处理废水的电催化氧化反应器，其特征在于，所述催化剂床层（7）的上方还设置有多个反洗排水槽（10），反洗排水槽（10）的端部设置有与外部排水管道连接的排水口。
4.根据权利要求3所述的处理废水的电催化氧化反应器，其特征在于，所述反洗排水槽（10）的上还安装有拦截网（11）。
5.根据权利要求4所述的处理废水的电催化氧化反应器，其特征在于，所述反应槽（1）的内腔上部还设置有布水管（12），布水管（12）上开设有斜向45°的穿孔。
6.根据权利要求5所述的处理废水的电催化氧化反应器，其特征在于，所述反应槽（1）的底部还安装有液位计（17）。
7.根据权利要求6所述的处理废水的电催化氧化反应器，其特征在于，所述反应槽（1）还连接有循环管路，循环管路的一端与进水管路连接，另一端与反应槽（1）的底部连接，循环管路上安装有循环泵（13）和循环阀（15）。
说明书
一种处理废水的电催化氧化反应器
技术领域
本实用新型涉及废水处理领域，具体是一种处理废水的电催化氧化反应器。
背景技术
电催化氧化反应器是一种常见的用于进行废水处理的设备，其基本结构设计如下：反应槽内设置催化剂承托板，承托板上安装滤帽，将颗粒催化剂堆积在催化剂承托板上，催化剂床层内安装有阳电极板和阴电极板。当反应器工作时，与电极板相接的外部电源输出直流电在反应槽内形成直流电场，使反应槽内填充的颗粒催化剂在电场作用下感应带电、形成粒子电极，在反应槽主电极和粒子电极的电解及催化作用下产生强氧化剂羟基自由基（·OH），通过·OH氧化分解废水中难降解有机物，使之转化为易降解有机物或CO2和H2O。
现有的电催化氧化反应器存在以下两个问题，其中一个问题是当反应器进水悬浮物含量较高时，大量杂质被截留在催化剂床层内部不能被清洗出，长期运行后催化剂床层受到污堵，从而降低了反应器对废水中有机污染物的去除能力；另外一个问题是催化剂承托板上安装的滤帽的缝隙宽度较小，通常为0.25~0.5mm，易被反应器进水中挟带的颗粒物或因催化剂磨损而脱落的颗粒物堵塞，从而降低滤帽过水量。
发明内容
本实用新型的目的在于提供一种处理废水的电催化氧化反应器，以解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：
一种处理废水的电催化氧化反应器，包括反应槽以及设置于反应槽中的阴电极片、阳电极片、布气管以及承托组件，反应槽具有进水管路和出水管路，进水管路和出水管路上分别安装有进水阀和排水阀，承托组件的上方为催化剂床层，催化剂床层中填充有催化剂，阴电极片和阳电极片位于催化剂床层中且与外部的直流电源连接；所述承托组件包括从上到下依次布设的卵石垫层、塑料网和承托板，所述承托板由玻璃钢格栅板制作而成；所述承托组件的下方设置有反洗水管，反洗水管连接外部的反洗进水，所述布气管埋设于卵石垫层中。
在进一步的方案中：所述阴电极片和阳电极片在催化剂床层中等距交错布设。
在进一步的方案中：所述催化剂床层的上方还设置有多个反洗排水槽，反洗排水槽的端部设置有与外部排水管道连接的排水口。
在进一步的方案中：所述反洗排水槽的上还安装有拦截网。
在进一步的方案中：所述反应槽的内腔上部还设置有布水管，布水管上开设有斜向45°的穿孔。
在进一步的方案中：所述反应槽的底部还安装有液位计。
在进一步的方案中：所述反应槽还连接有循环管路，循环管路的一端与进水管路连接，另一端与反应槽的底部连接，循环管路上安装有循环泵和循环阀。
相较于现有技术，本实用新型的有益效果如下：
本实用新型通过设置反冲洗组件，能够解决现有电催化氧化反应器进水悬浮物含量较高时出现的催化剂床层污堵问题；通过设置由卵石垫层、塑料网和承托板构成的承托组件，能够大大降低出现堵塞的可能性，保证设备长期稳定运行。
发明人 （魏伟）
