申请日 20200102
公开（公告）日 20201106
IPC分类号 C02F9/08; C02F101/30
摘要
本实用新型涉及废水氧化反应技术领域，公开了一种有机废水处理用氧化反应装置，所述一级氧化罐的一侧设置有废水进水管，且一级氧化罐的另一侧固定连接有连接管，所述一级氧化罐的内部固定安装有一级氧化组件，所述连接管的一端连接在二级氧化罐的一侧，所述二级氧化罐的一侧一体式安装有臭氧进气管，且二级氧化罐的内部固定安装有二级氧化组件，通过设置一级氧化组件，利用导流板将有机废水进行导流，且通过第一阻隔板与第二阻隔板的设置，有效的提高其氧化效率，通过设置二级氧化组件，通过水泵将有机废水通过旋转喷头在二级氧化罐中进行喷洒，使得有机废水能够充分的与二级氧化罐中的臭氧接触，从而对有机废水二次的氧化反应处理。
权利要求书

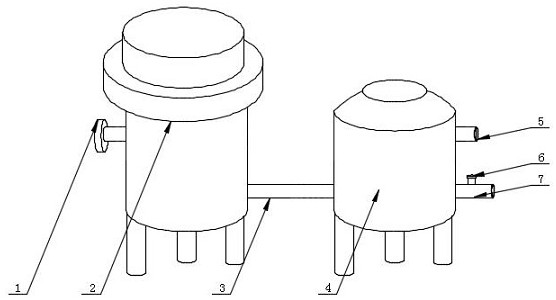

1.一种有机废水处理用氧化反应装置，包括一级氧化罐（2），其特征在于，所述一级氧化罐（2）的一侧设置有废水进水管（1），且一级氧化罐（2）的另一侧固定连接有连接管（3），所述一级氧化罐（2）的内部固定安装有一级氧化组件（9），所述连接管（3）的一端连接在二级氧化罐（4）的一侧，所述二级氧化罐（4）的一侧一体式安装有臭氧进气管（5），且二级氧化罐（4）的一侧靠近臭氧进气管（5）的下方固定安装有出水管（7），所述出水管（7）的上表面设置有出水阀（6），所述二级氧化罐（4）的内部固定安装有二级氧化组件（8）。
2.根据权利要求1所述的一种有机废水处理用氧化反应装置，其特征在于，所述一级氧化组件（9）包括一级氧化罐（2）、防水紫外线灯管（91）、导流板（92）、第一阻隔板（93）、通孔（94）和第二阻隔板（95），所述一级氧化罐（2）的内部固定安装有第二阻隔板（95），所述第二阻隔板（95）的两侧从左到右分别设置有导流板（92）和第一阻隔板（93），所述一级氧化罐（2）的内壁固定安装有防水紫外线灯管（91），所述第一阻隔板（93）与第二阻隔板（95）的内部均开设有通孔（94）。
3.根据权利要求2所述的一种有机废水处理用氧化反应装置，其特征在于，所述第二阻隔板（95）与第一阻隔板（93）的长度相同，且第二阻隔板（95）的长度为导流板（92）长度的三分之二。
4.根据权利要求2所述的一种有机废水处理用氧化反应装置，其特征在于，所述通孔（94）在第一阻隔板（93）和第二阻隔板（95）的内部等距开设有4个，且通孔（94）为圆孔型开设。
5.根据权利要求1所述的一种有机废水处理用氧化反应装置，其特征在于，所述二级氧化组件（8）包括旋转喷头（81）、第一水管（82）、第二水管（83）、第三水管（84）、过滤板（85）和水泵（86），所述水泵（86）的出水端连接有第一水管（82），所述第一水管（82）的上端从上到下固定连接有第二水管（83）和第三水管（84），所述第二水管（83）和第三水管（84）的上表面均设置有旋转喷头（81），所述第三水管（84）的下方固定安装有过滤板（85）。
6.根据权利要求5所述的一种有机废水处理用氧化反应装置，其特征在于，所述第二水管（83）与第三水管（84）平行设置，所述旋转喷头（81）在第二水管（83）和第三水管（84）的上表面等距设置有4个。
7.根据权利要求5所述的一种有机废水处理用氧化反应装置，其特征在于，所述过滤板（85）为圆形设置，且过滤板（85）的材料为活性炭材料，所述第三水管（84）与过滤板（85）之间的距离为10cm。
说明书
一种有机废水处理用氧化反应装置
技术领域
本实用新型涉及废水氧化反应技术领域，具体是一种有机废水处理用氧化反应装置。
背景技术
有机废水就是以有机污染物为主的废水，有机废水易造成水质富营养化，危害比较大，所以需要将有机废水进行氧化反应处理，废水氧化处理是废水化学处理法的一种，是利用强氧化剂氧化分解废水中的污染物，以净化废水的方法，已经成为治理生物难降解有机有毒污染物的重要手段。
但是，目前对有机废水进行处理时，其氧化的速度较慢，且无法能够充分的对有机废水进行氧化反应，使有机废水氧化反应不彻底。因此，本领域技术人员提供了一种有机废水处理用氧化反应装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种有机废水处理用氧化反应装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种有机废水处理用氧化反应装置，包括一级氧化罐，所述一级氧化罐的一侧设置有废水进水管，且一级氧化罐的另一侧固定连接有连接管，所述一级氧化罐的内部固定安装有一级氧化组件，所述连接管的一端连接在二级氧化罐的一侧，所述二级氧化罐的一侧一体式安装有臭氧进气管，且二级氧化罐的一侧靠近臭氧进气管的下方固定安装有出水管，所述出水管的上表面设置有出水阀，所述二级氧化罐的内部固定安装有二级氧化组件。
作为本实用新型再进一步的方案：所述一级氧化组件包括一级氧化罐、防水紫外线灯管、导流板、第一阻隔板、通孔和第二阻隔板，所述一级氧化罐的内部固定安装有第二阻隔板，所述第二阻隔板的两侧从左到右分别设置有导流板和第一阻隔板，所述一级氧化罐的内壁固定安装有防水紫外线灯管，所述第一阻隔板与第二阻隔板的内部均开设有通孔。
作为本实用新型再进一步的方案：所述第二阻隔板与第一阻隔板的长度相同，且第二阻隔板的长度为导流板长度的三分之二。
作为本实用新型再进一步的方案：所述通孔在第一阻隔板和第二阻隔板的内部等距开设有4个，且通孔为圆孔型开设。
作为本实用新型再进一步的方案：所述二级氧化组件包括旋转喷头、第一水管、第二水管、第三水管、过滤板和水泵，所述水泵的出水端连接有第一水管，所述第一水管的上端从上到下固定连接有第二水管和第三水管，所述第二水管和第三水管的上表面均设置有旋转喷头，所述第三水管的下方固定安装有过滤板。
作为本实用新型再进一步的方案：所述第二水管与第三水管平行设置，所述旋转喷头在第二水管和第三水管的上表面等距设置有4个。
作为本实用新型再进一步的方案：所述过滤板为圆形设置，且过滤板的材料为活性炭材料，所述第三水管与过滤板之间的距离为10cm。
与现有技术相比，本实用新型的有益效果是：
1、本实用通过设置一级氧化组件，利用导流板将有机废水进行导流，且通过第一阻隔板与第二阻隔板的设置，可以使得有机废水在一级氧化罐存留较长的时间，使得防水紫外线灯管对有机废水进行充分的照射氧化，有效的提高其氧化效率。
2、通过设置二级氧化组件，通过水泵将有机废水通过旋转喷头在二级氧化罐中进行喷洒，使得有机废水能够充分的与二级氧化罐中的臭氧进行接触，从而对有机废水进行二次的氧化反应处理，使其氧化反应的效率大大提高。
发明人 （张晓梅）
