申请日 20200306
公开（公告）日 20201106
IPC分类号 C02F1/00; C02F101/30
摘要
本实用新型公开了一种用于四环素废水处理的装置，包括下桶体，所述下桶体的上部设置有卡槽，所述卡槽的内壁卡扣连接有上桶体，所述下桶体的底部设置有固定板，所述固定板的四角均等距设置有固定孔，所述下桶体和上桶体的一侧均设置有连接座，所述下桶体的底部两侧分别设置有第一出液管和第二出液管，本实用新型涉及废水处理技术领域。该一种用于四环素废水处理的装置，解决了现有建造池或大型储水桶式四环素废水处理用储水装置，前者建设周期长，且占地面积大，易泄漏，后者体积大，转运安装困难，且为焊接桶，损坏后需整体更换，维护成本高的问题。
权利要求书

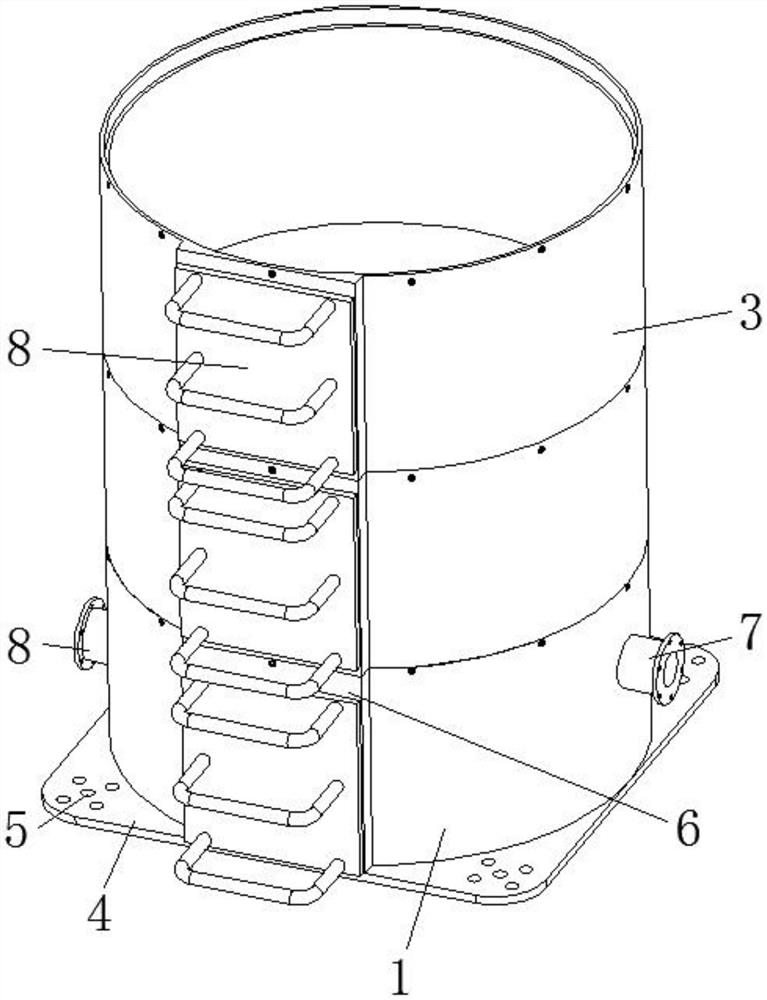

1.一种用于四环素废水处理的装置，包括下桶体(1)，其特征在于：所述下桶体(1)的上部设置有卡槽(2)，所述卡槽(2)的内壁卡扣连接有上桶体(3)，所述下桶体(1)的底部设置有固定板(4)，所述固定板(4)的四角均等距设置有固定孔(5)，所述下桶体(1)和上桶体(3)的一侧均设置有连接座(6)，所述下桶体(1)的底部两侧分别设置有第一出液管(7)和第二出液管(8)。
2.根据权利要求1所述的一种用于四环素废水处理的装置，其特征在于：所述上桶体(3)为多桶段螺栓拼接而成，且卡接处设置有密封胶圈。
3.根据权利要求1所述的一种用于四环素废水处理的装置，其特征在于：所述下桶体(1)的表面通过螺栓与上桶体(3)的底部固定连接，且连接处设置有密封胶圈。
4.根据权利要求1所述的一种用于四环素废水处理的装置，其特征在于：所述连接座(6)的外侧设置有梯架(9)，所述梯架(9)通过螺栓与连接座(6)固定连接。
5.根据权利要求1所述的一种用于四环素废水处理的装置，其特征在于：所述第一出液管(7)的高度低于第二出液管(8)，所述第一出液管(7)和第二出液管(8)的外端均设置有连接法兰。
说明书
一种用于四环素废水处理的装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种用于四环素废水处理的装置。
背景技术
四环素类制药废水属于高浓度有机废水，COD高达 18000mg/L,BOD为6850mg/L,含草酸5000～7000mg/L、氮2000mg/L 以上，废水呈酸性，另外废水中含有大量的抑制微生物的抗生素物质，含残余四环素的浓度在0.7-1g/L之间，而在生产中结晶母液内四环素含量高达1.5g/L，可生化性较差，一般难以直接进行生化处理。四环素废水为间歇排放，给废水处理又增加了难度，所述需要进行集中收集来进行水处理，但现有四环素废水处理用储水装置为建造池或大型储水桶，前者建设周期长，且占地面积大，易泄漏，后者体积大，转运安装困难，且为焊接桶，损坏后需整体更换，维护成本高。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于四环素废水处理的装置，解决了现有建造池或大型储水桶式四环素废水处理用储水装置，前者建设周期长，且占地面积大，易泄漏，后者体积大，转运安装困难，且为焊接桶，损坏后需整体更换，维护成本高的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于四环素废水处理的装置，包括下桶体，所述下桶体的上部设置有卡槽，所述卡槽的内壁卡扣连接有上桶体，所述下桶体的底部设置有固定板，所述固定板的四角均等距设置有固定孔，所述下桶体和上桶体的一侧均设置有连接座，所述下桶体的底部两侧分别设置有第一出液管和第二出液管。
优选的，所述上桶体为多桶段螺栓拼接而成，且卡接处设置有密封胶圈。
优选的，所述下桶体的表面通过螺栓与上桶体的底部固定连接，且连接处设置有密封胶圈。
优选的，所述连接座的外侧设置有梯架，所述梯架通过螺栓与连接座固定连接。
优选的，所述第一出液管的高度低于第二出液管，所述第一出液管和第二出液管的外端均设置有连接法兰。
(三)有益效果
本实用新型提供了一种用于四环素废水处理的装置。具备了以下有益效果：
该用于四环素废水处理的装置，通过螺栓密封圈卡扣拼接式桶体，不仅方便转运安装，且易于后期维护，维护维修时，可进行损坏段更换，节约维护成本，同时安装周期快，方便快速安装，密封性好，不易泄漏。
发明人 （于荐麟;薛向东;王星源;）
