申请日 20200227
公开（公告）日 20201106
IPC分类号 B01D29/56; B01D29/90; B01D29/92; B01D29/96
摘要
本实用新型属于废水过滤领域，其公开了一种玻璃棉废水过滤系统，包括原水池、处理池、第一污水管和第二污水管，还包括通过第一污水管与原水池连接的第一过滤装置、通过第二污水管与处理池连接的第二过滤装置，所述第一过滤装置与第二过滤装置导通，所述第二过滤装置设置在第一过滤装置的正下方，所述第一过滤装置、第二过滤装置内均设有可拆卸的用于废水过滤的玻璃棉板。该玻璃棉废水过滤系统有效地简化了实现废水过滤的结构，同时其内的玻璃棉板可拆卸安装，在玻璃棉板的过滤能力下降时，其更换或清洗操作简单，保证了所述玻璃棉废水过滤系统过滤工作的可靠性，同时利用玻璃棉板作为过滤元件，有效地降低了生产成本。
权利要求书
1.一种玻璃棉废水过滤系统，包括原水池、处理池、第一污水管和第二污水管，还包括通过第一污水管与原水池连接的第一过滤装置、通过第二污水管与处理池连接的第二过滤装置，所述第一过滤装置与第二过滤装置导通，所述第二过滤装置设置在第一过滤装置的正下方，其特征在于，所述第一过滤装置、第二过滤装置内均设有可拆卸的用于废水过滤的玻璃棉板。
2.根据权利要求1所述的玻璃棉废水过滤系统，其特征在于，所述第一过滤装置包括第一过滤槽，所述第一过滤槽的底部设有镂空结构，所述第一过滤槽的一侧为可拆卸结构，所述第一过滤槽内设有可拆卸的玻璃棉板。
3.根据权利要求1所述的玻璃棉废水过滤系统，其特征在于，所述第二过滤装置包括第二过滤槽，所述第二过滤槽为倾斜结构，所述第二过滤槽内设有多个支撑杆，所述支撑杆上设有1个或多个可拆卸的玻璃棉板。
4.根据权利要求2所述的玻璃棉废水过滤系统，其特征在于，所述第一过滤槽可拆卸的一侧通过螺栓实现与第一过滤槽的可拆卸连接；所述第一过滤槽可拆卸的一侧上还设有拉手。
5.根据权利要求4所述的玻璃棉废水过滤系统，其特征在于，所述第一过滤装置还包括设置在第一过滤槽上的用于使污水平缓输入到第一过滤槽内的导流器，所述导流器为中空结构，所述导流器设置在污水管的污水出口端的正下方。
6.根据权利要求5所述的玻璃棉废水过滤系统，其特征在于，所述导流器的顶部设有与第一污水管的污水出口端相对应的第一导流孔，所述导流器的底部设有用于将污水输入到第一过滤槽内的多个第二导流孔。
7.根据权利要求3所述的玻璃棉废水过滤系统，其特征在于，所述第二过滤槽内还设有溢流孔，所述玻璃棉板上设有与所述溢流孔对应的通孔；所述第二过滤装置还包括设置在第二过滤槽下方并与所述溢流孔对应的用于溢出污水导流的导流管，所述导流管与所述原水池导通。
8.根据权利要求1所述的玻璃棉废水过滤系统，其特征在于，还包括第三污水管以及通过第三污水管与处理池连接的过滤器，所述第三污水管上设有用于输送污水的第一水泵。
9.根据权利要求8所述的玻璃棉废水过滤系统，其特征在于，所述第一污水管上设有用于输送污水的第二水泵，所述第一污水管的污水输出端上设有阀门。
说明书
一种玻璃棉废水过滤系统
技术领域
本实用新型涉及废水过滤领域，具体为一种玻璃棉废水过滤系统。
背景技术
申请人东营华银新材料有限公司于2015年提出了一项实用新型专利公开号CN205099511U，其公开了一种玻璃棉制作用废水回收利用装置，其技术方案是：包括分离壳体，分离壳体包括一级分离室、二级分离室、三级分离室，一级分离室上设有进液口，三级分离室上设有出液口，所述的一级分离室的顶部设有排气口，一级分离室和二级分离室通过过滤网分隔，所述的二级分离室和三级分离室通过挡板分隔，所述的挡板的上部设有活性吸附炭网，所述的二级分离室内部设有发泡混合器。
现有技术存在的问题在于，玻璃棉生产过程中需要大量的水资源，生产后的污水一般是直接排放，造成水资源的严重浪费和环境的污染，增加了生产成本；上述玻璃棉制作用废水回收利用装置方案，其结构复杂，过滤网不易清理，且清理或更换难度大，不利于长期使用。
所以本申请所要解决的技术问题是：如何简化玻璃棉废水过滤的结构，实现过滤系统中的过滤元件更换的便捷性，使过滤工作可靠，同时节省生产成本。
实用新型内容
本实用新型的目的在于提供一种玻璃棉废水过滤系统，该玻璃棉废水过滤系统有效地简化了实现废水过滤的结构，同时其内的玻璃棉板可拆卸安装，在玻璃棉板的过滤能力下降时，其更换或清洗操作简单，保证了所述玻璃棉废水过滤系统过滤工作的可靠性，同时利用玻璃棉板作为过滤元件，有效地降低了生产成本。

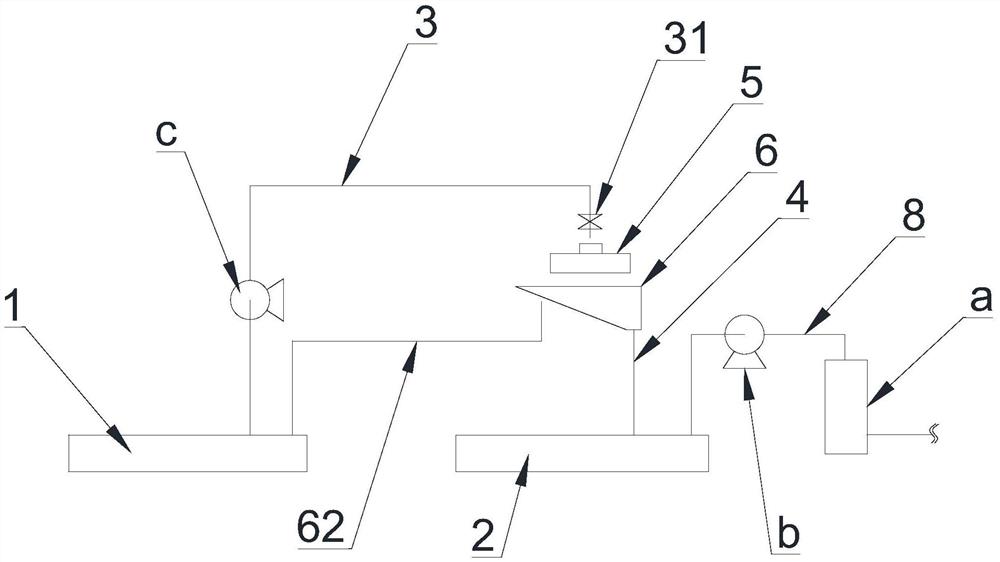

为实现上述目的，本实用新型提供如下技术方案：一种玻璃棉废水过滤系统，包括原水池、处理池、第一污水管和第二污水管，还包括通过第一污水管与原水池连接的第一过滤装置、通过第二污水管与处理池连接的第二过滤装置，所述第一过滤装置与第二过滤装置导通，所述第二过滤装置设置在第一过滤装置的正下方，所述第一过滤装置、第二过滤装置内均设有可拆卸的用于废水过滤的玻璃棉板。
在上述的玻璃棉废水过滤系统中，所述第一过滤系统包括第一过滤槽，所述第一过滤槽的底部设有镂空结构，所述第一过滤槽的一侧为可拆卸结构，所述第一过滤槽内设有可拆卸的玻璃棉板。
在上述的玻璃棉废水过滤系统中，所述第二过滤装置包括第二过滤槽，所述第二过滤槽为倾斜结构，所述第二过滤槽内设有多个支撑杆，所述支撑杆上设有1个或多个可拆卸的玻璃棉板。
在上述的玻璃棉废水过滤系统中，所述第一过滤槽可拆卸的一侧通过螺栓实现与第一过滤槽的可拆卸连接；所述第一过滤槽可拆卸的一侧上还设有拉手。
在上述的玻璃棉废水过滤系统中，所述第一过滤装置还包括设置在第一过滤槽上的用于使污水平缓输入到第一过滤槽内的导流器，所述导流器为中空结构，所述导流器设置在污水管的污水出口端的正下方。
在上述的玻璃棉废水过滤系统中，所述导流器的顶部设有与第一污水管的污水出口端相对应的第一导流孔，所述导流器的底部设有用于将污水输入到第一过滤槽内的多个第二导流孔。
在上述的玻璃棉废水过滤系统中，所述第二过滤槽内还设有溢流孔，所述玻璃棉板上设有与所述溢流孔对应的通孔；所述第二过滤装置还包括设置在第二过滤槽下方并与所述溢流孔对应的用于溢出污水导流的导流管，所述导流管与所述原水池导通。
在上述的玻璃棉废水过滤系统中，还包括第三污水管以及通过第三污水管与处理池连接的过滤器，所述第三污水管上设有用于输送污水的第一水泵。
在上述的玻璃棉废水过滤系统中，第一污水管上设有用于输送污水的第二水泵，所述第一污水管的污水输出端上设有阀门。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过所述第一过滤装置、第二过滤装置、设置在其内的可拆卸的玻璃棉板以及过滤器对所述玻璃棉废水进行过滤，有效地简化了玻璃棉废水过滤的结构，所述用于过滤的玻璃棉板拆卸方便，在其过滤能力下降时易更换或清洗，保证其过滤工作的可靠性；同时利用玻璃棉作为可拆卸的过滤元件，有效地降低了生产成本。
所述导流器的设置保证污水平缓地从第一污水管输入到第一过滤槽中，防止污水因冲击力太大而飞溅；
所述第二过滤槽中设有溢流孔，保证所述溢流出来的污水可以回流到原水池中，进行再过滤，保证污水不会从第二过滤槽中溢流出来，保证污水过滤工作的可靠性。
发明人 （张伙生;王卫健;彭华武;李弘;黄仲恒;）
