申请日 20200425
公开（公告）日 20201106
IPC分类号 G01N1/10
摘要
本实用新型公开了一种冶金废水处理用采样设备，包括采样设备本体，所述采样设备本体正面的左侧与右侧均设置有套管，所述套管的顶部设置有把手本体，所述把手本体的底端贯穿套管并延伸至套管的内部，所述把手本体的表面开设有定位孔，所述套管的表面开设有通孔，所述采样设备本体正面的左侧与右侧均通过销轴活动连接有摆杆，所述摆杆的外侧固定连接有插销，所述插销远离摆杆的一端依次贯穿通孔与定位孔并延伸至定位孔的内部。本实用新型达到对把手本体的长度进行调节的效果，解决了现有的采样设备不具备对把手长度进行调节的效果，不方便使用者对把手进行收纳调节，增加了采样设备占用空间的问题。
权利要求书
1.一种冶金废水处理用采样设备，包括采样设备本体，其特征在于：所述采样设备本体正面的左侧与右侧均设置有套管，所述套管的顶部设置有把手本体，所述把手本体的底端贯穿套管并延伸至套管的内部，所述把手本体的表面开设有定位孔，所述套管的表面开设有通孔，所述采样设备本体正面的左侧与右侧均通过销轴活动连接有摆杆，所述摆杆的外侧固定连接有插销，所述插销远离摆杆的一端依次贯穿通孔与定位孔并延伸至定位孔的内部，所述定位孔与通孔均与插销活动连接。
2.根据权利要求1所述的一种冶金废水处理用采样设备，其特征在于：所述采样设备本体的正面通过轴承活动连接有轴杆，所述轴杆的表面固定连接有位于摆杆内侧的凸轮，所述轴杆的表面固定连接有位于凸轮正面的转轮。
3.根据权利要求2所述的一种冶金废水处理用采样设备，其特征在于：所述摆杆的内侧固定连接有延伸板，所述延伸板远离摆杆的一侧与凸轮的表面接触。
4.根据权利要求2所述的一种冶金废水处理用采样设备，其特征在于：所述凸轮的外表面固定连接有胶环，所述胶环远离凸轮的一侧与延伸板的表面接触，所述胶环的材质为硅胶。
5.根据权利要求1所述的一种冶金废水处理用采样设备，其特征在于：所述采样设备本体的正面固定连接有位于摆杆内侧的垫块，所述摆杆的正面固定连接有扭簧，所述扭簧远离摆杆的一侧与垫块的表面接触。
6.根据权利要求1所述的一种冶金废水处理用采样设备，其特征在于：所述采样设备本体的正面固定连接有套设在轴杆表面的定位框，所述定位框的内表面与轴杆通过轴承活动连接。
说明书
一种冶金废水处理用采样设备
技术领域
本实用新型涉及冶金废水处理技术领域，具体为一种冶金废水处理用采样设备。
背景技术
冶金工业产品繁多，生产流程各成系列，排放出大量废水，是污染环境的主要废水之一，循环用水是冶金废水治理的一项重要措施，发展和采用不用水或少用水及无污染或少污染的新工艺、新技术，发展综合利用，从废水废气中回收有用物质和热能，减少物料燃料流失，企业内各种用水根据不同的水质要求，综合平衡，串流使用。
冶金废水在处理过程中需要通过采样设备对废水污染程度进行检测，但是现有的采样设备不具备对把手长度进行调节的效果，不方便使用者对把手进行收纳调节，增加了采样设备的占用空间。
实用新型内容
为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种冶金废水处理用采样设备，具备便于调节把手长度的优点，解决了现有的采样设备不具备对把手长度进行调节的效果，不方便使用者对把手进行收纳调节，增加了采样设备占用空间的问题。

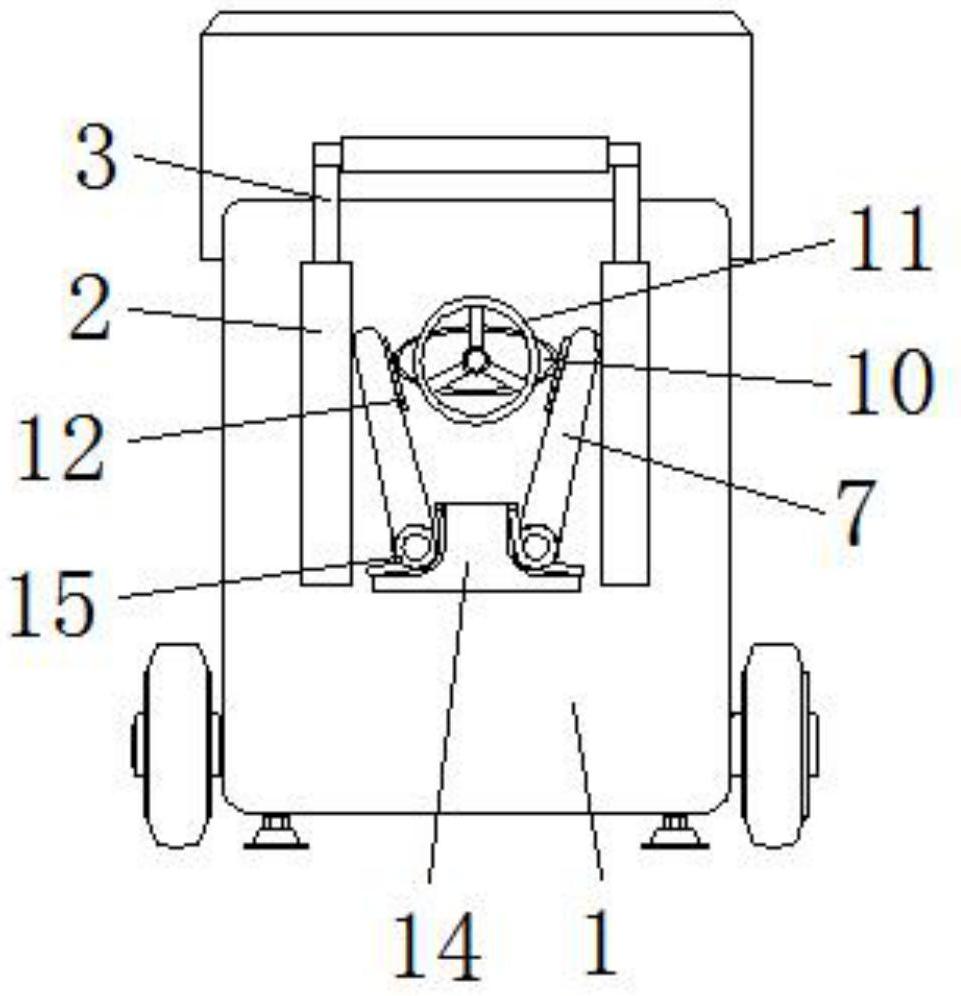

为实现上述目的，本实用新型提供如下技术方案：一种冶金废水处理用采样设备，包括采样设备本体，所述采样设备本体正面的左侧与右侧均设置有套管，所述套管的顶部设置有把手本体，所述把手本体的底端贯穿套管并延伸至套管的内部，所述把手本体的表面开设有定位孔，所述套管的表面开设有通孔，所述采样设备本体正面的左侧与右侧均通过销轴活动连接有摆杆，所述摆杆的外侧固定连接有插销，所述插销远离摆杆的一端依次贯穿通孔与定位孔并延伸至定位孔的内部，所述定位孔与通孔均与插销活动连接。
作为本实用新型优选的，所述采样设备本体的正面通过轴承活动连接有轴杆，所述轴杆的表面固定连接有位于摆杆内侧的凸轮，所述轴杆的表面固定连接有位于凸轮正面的转轮。
作为本实用新型优选的，所述摆杆的内侧固定连接有延伸板，所述延伸板远离摆杆的一侧与凸轮的表面接触。
作为本实用新型优选的，所述凸轮的外表面固定连接有胶环，所述胶环远离凸轮的一侧与延伸板的表面接触，所述胶环的材质为硅胶。
作为本实用新型优选的，所述采样设备本体的正面固定连接有位于摆杆内侧的垫块，所述摆杆的正面固定连接有扭簧，所述扭簧远离摆杆的一侧与垫块的表面接触。
作为本实用新型优选的，所述采样设备本体的正面固定连接有套设在轴杆表面的定位框，所述定位框的内表面与轴杆通过轴承活动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过旋转两个摆杆，使摆杆带动插销脱离定位孔内部，然后推动把手本体在套管的内部滑动，当把手本体到达合适的位置且定位孔与通孔再次对齐时，推动摆杆复位，摆杆带动插销插入定位孔的内部，从而达到对把手本体的长度进行调节的效果，解决了现有的采样设备不具备对把手长度进行调节的效果，不方便使用者对把手进行收纳调节，增加了采样设备占用空间的问题。
2、本实用新型通过设置轴杆、凸轮与转轮，能够便于使用者同时对两个摆杆进行移动，可以提高摆杆的固定效果与稳定性，避免摆杆因干性碰撞产生磨损。
3、本实用新型通过设置延伸板，能够增加摆杆与凸轮的接触面积，可以提高凸轮挤压的稳定性。
4、本实用新型通过设置胶环，能够对凸轮与摆杆起到防护的效果，减少凸轮与摆杆在接触时产生的磨损。
5、本实用新型通过设置垫块与扭簧，能够使摆杆具备复位的功能，节省使用者拉动摆杆旋转的操作步骤，可以达到省时省力的效果。
6、本实用新型通过设置定位框，能够对轴杆起到支撑的效果，可以提高轴杆与采样设备本体的接触面积，避免轴杆因承重过高导致与采样设备本体的连接处出现松动。
发明人 （黄威;罗强;刘正军;王金凤;石淼;）
