申请日 20191119
公开（公告）日 20201106
IPC分类号 C02F9/06; C02F101/30; C02F101/36; C02F101/32
摘要
本实用新型涉及废水处理领域，公开了一种有机废水处理系统，包括：电芬顿装置、活性炭装置和电氧化装置；其中，活性炭装置包括第一槽体，第一槽体内填充有活性炭；电氧化装置包括第二槽体，在第二槽体内设置电氧化阳极和电氧化阴极，第二槽体的进液口与第一槽体的出液口连接；电芬顿装置的进液口通入有机废水，电芬顿装置的出液口与第一槽体的进液口连接。本实用新型将活性炭吸附工艺、电氧化工艺与电芬顿工艺相结合，有机废水经过电芬顿工艺处理后，通过活性炭吸附，最后通过电氧化进行深度处理，经过处理后的有机废水有机物去除率高，且能够节约电能消耗。
权利要求书
1.一种有机废水处理系统，其特征在于，包括电芬顿装置、活性炭装置和电氧化装置；其中，
所述活性炭装置包括第一槽体，所述第一槽体内填充有活性炭；
所述电氧化装置包括第二槽体，在所述第二槽体内设置电氧化阳极和电氧化阴极，所述第二槽体的进液口与所述第一槽体的出液口连接；
所述电芬顿装置的进液口通入有机废水，所述电芬顿装置的出液口与所述第一槽体的进液口连接。
2.根据权利要求1所述的有机废水处理系统，其特征在于，所述电芬顿装置包括第三槽体和加药装置，所述加药装置与所述第三槽体连接，所述第三槽体内设置电芬顿阳极和电芬顿阴极。
3.根据权利要求2所述的有机废水处理系统，其特征在于，在所述第三槽体内还包括旋转装置，所述旋转装置包括旋转轴和旋转台，所述电芬顿阳极和所述电芬顿阴极分别绕所述旋转台旋转方向固定于所述旋转台的周侧，所述旋转轴与所述旋转台连接，用以驱动所述旋转台旋转。
4.根据权利要求3所述的有机废水处理系统，其特征在于，所述电芬顿阳极和所述电芬顿阴极分别对应设置2组、4组或6组，且所述电芬顿阳极和所述电芬顿阴极之间的夹角分别为90°、45°或30°。
5.根据权利要求3所述的有机废水处理系统，其特征在于，所述电芬顿阳极为铁网极板，所述电芬顿阴极为不锈钢网极板。
6.根据权利要求2所述的有机废水处理系统，其特征在于，所述第三槽体为圆锥形槽体和圆柱形槽体连接的一体结构，且所述圆锥形槽体连接在所述圆柱形槽体的底部，所述圆锥形槽体底部连通有排泥管以及设于所述排泥管的排泥管阀，所述电芬顿阳极和所述电芬顿阴极设置于所述圆柱形槽体内。
7.根据权利要求6所述的有机废水处理系统，其特征在于，还包括斜板沉淀区，所述斜板沉淀区设于所述圆锥形槽体的内侧面。
8.根据权利要求2所述的有机废水处理系统，其特征在于，所述加药装置包括第四槽体、搅拌机构和加药箱，所述搅拌机构和所述加药箱均设于所述第四槽体内。
9.根据权利要求1所述的有机废水处理系统，其特征在于，所述第一槽体与所述第二槽体构造为一体的“U”字型槽体，且所述“U”字型槽体的内部设有隔板。
说明书
有机废水处理系统
技术领域
本实用新型涉及废水处理技术领域，特别是涉及一种有机废水处理系统。
背景技术
工业废水的来源比较复杂，现代的炼油厂、纺织业、石油化工企业在发展过程中都有可能产生工业废水，从而威胁到周围生态环境。其中难降解的有机废水由于其结构稳定、毒性强的特点，使常规的工业废水处理措施无法彻底的清除废水中的污染物，达不到行业内的净化要求。这类废水中大部分含有多环芳烃、卤代烃、杂环类化合物、有机农药等有毒难降解的有机污染物。
国内外对于高浓度难降解有机废水的处理方法主要有：溶剂萃取法、吸附法、焚烧法、化学氧化法、生化处理法、高级氧化法等。20世纪80年代中期，基于传统芬顿水处理技术各项缺陷，学者们研发出了类基于芬顿试剂的新型芬顿技术，其中电芬顿技术因其强氧化能力、环境友好型特性、装置简单和操作容易等优点，国内外广泛的将电芬顿技术用于处理难降解有机废水的处理中。但电芬顿技术仍然存在能耗高和有机物最终去除率不高等缺点。
实用新型内容
(一)要解决的技术问题
本实用新型实施例的目的是提供一种有机废水处理系统，以解决现有技术中电芬顿技术存在的能耗高和有机物最终去除率不高的技术问题。
(二)技术方案

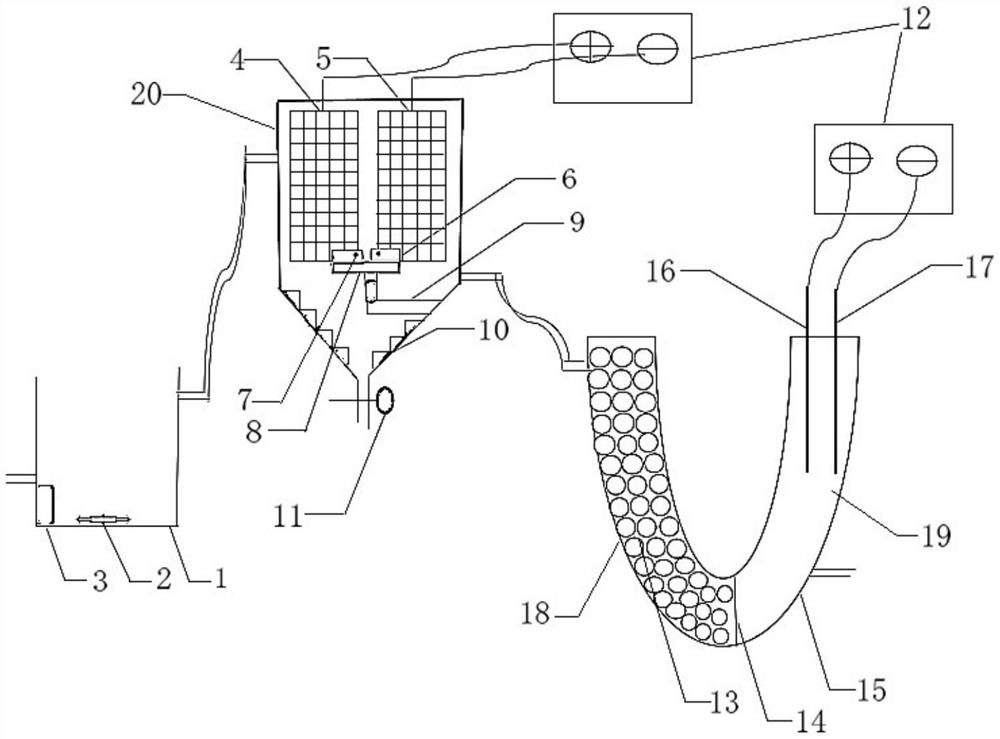

为了解决上述技术问题，本实用新型实施例提供一种有机废水处理系统，包括电芬顿装置、活性炭装置和电氧化装置；其中，
所述活性炭装置包括第一槽体，所述第一槽体内填充有活性炭；
所述电氧化装置包括第二槽体，在所述第二槽体内设置电氧化阳极和电氧化阴极，所述第二槽体的进液口与所述第一槽体的出液口连接；
所述电芬顿装置的进液口通入有机废水，所述电芬顿装置的出液口与所述第一槽体的进液口连接。
其中，所述电芬顿装置包括第三槽体和加药装置，所述加药装置与所述第三槽体连接，所述第三槽体内设置电芬顿阳极和电芬顿阴极。
其中，在所述第三槽体内还包括旋转装置，所述旋转装置包括旋转轴和旋转台，所述电芬顿阳极和所述电芬顿阴极分别绕所述旋转台旋转方向固定于所述旋转台的周侧，所述旋转轴与所述旋转台连接，用以驱动所述旋转台旋转。
其中，所述电芬顿阳极和所述电芬顿阴极分别对应设置2组、4组或6组，且所述电芬顿阳极和所述电芬顿阴极之间的夹角分别为90°、45°或30°。
其中，所述电芬顿阳极为铁网极板，所述电芬顿阴极为不锈钢网极板。
其中，所述第三槽体为圆锥形槽体和圆柱形槽体连接的一体结构，且所述圆锥形槽体连接在所述圆柱形槽体的底部，所述圆锥形槽体底部连通有排泥管以及设于所述排泥管的排泥管阀，所述电芬顿阳极和所述电芬顿阴极设置于所述圆柱形槽体内。
其中，还包括斜板沉淀区，所述斜板沉淀区设于所述圆锥形槽体的内侧面。
其中，所述加药装置包括第四槽体、搅拌机构和加药箱，所述搅拌机构和所述加药箱均设于所述第四槽体内。
其中，所述第一槽体与所述第二槽体构造为一体的“U”字型槽体，且所述“U”字型槽体的内部设有隔板。
(三)有益效果
本实用新型实施例提供的一种有机废水处理系统，将活性炭吸附工艺、电氧化工艺与电芬顿工艺相结合，有机废水经过电芬顿工艺处理后，通过活性炭吸附，最后通过电氧化进行深度处理，经过处理后的有机废水有机物去除率高，且能够节约电能消耗。
发明人 （王斌;黄冬梅;余刚;崔跃宗;吴颖;）
