申请日 20191218
公开（公告）日 20201110
IPC分类号 C02F9/14
摘要

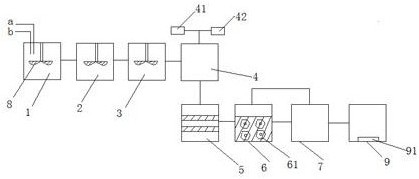

本实用新型公开了一种电镀废水和显影废水以废治废的装置，包括依次通过管路连接的预混反应池、快混池、慢混池、pH调节池、过滤池、厌氧消化池、污泥浓缩池和回收池，所述预混反应池、快混池和慢混池内设有搅拌装置，所述搅拌装置与电机连接，所述pH调节池分别与酸液箱和碱液箱连接，所述厌氧消化池内包括上空间和下空间，所述下空间内设有悬浮填料和滤料层，两种废水通过预混反应池、快混池、慢混池混合后，经pH调节池调节沉淀后，经微生物厌氧消化，达到可回收的状态。本实用新型结合化学处理和生化处理，将电镀废水和显影废水同时处理达到可回用状态，装置简单，环境污染小，化学药剂用量低，投入较少，回收处理效果达到国家标准。
权利要求书
1.一种电镀废水和显影废水以废治废的装置，其特征在于，包括依次通过管路连接的预混反应池、快混池、慢混池、pH 调节池、过滤池、厌氧消化池、污泥浓缩池和回收池，所述预混反应池、快混池和慢混池内设有搅拌装置，所述搅拌装置与电机连接，所述pH调节池分别与酸液箱和碱液箱连接，所述厌氧消化池内包括上空间和下空间，所述下空间内设有悬浮填料和滤料层，两种废水通过预混反应池、快混池、慢混池混合后，经pH调节池调节沉淀后，经微生物厌氧消化，达到可回收的状态。
2.根据权利要求1所述的电镀废水和显影废水以废治废的装置，其特征在于，所述搅拌装置与反应池螺栓连接，所述搅拌装置下端的搅拌部为圆形叶轮，所述叶轮底部设有若干齿板，每个齿板上至少具有两个三角形的锯齿。
3.根据权利要求1所述的电镀废水和显影废水以废治废的装置，其特征在于，所述酸液箱、碱液箱分别依次通过电动球阀、水泵与pH调节池连接。
4.根据权利要求1所述的电镀废水和显影废水以废治废的装置，其特征在于，所述过滤池设有双层过滤层，第一层过滤层的孔径大于第二层过滤层的孔径。
5.根据权利要求1所述的电镀废水和显影废水以废治废的装置，其特征在于，所述悬浮填料内接种厌氧微生物。
6.根据权利要求4所述的电镀废水和显影废水以废治废的装置，其特征在于，所述微生物包括细菌、真菌和放线菌。
7.根据权利要求1所述的电镀废水和显影废水以废治废的装置，其特征在于，所述污泥浓缩池的污泥回流至厌氧消化池。
8.根据权利要求1所述的电镀废水和显影废水以废治废的装置，其特征在于，所述回收池底部固定安装水质重金属分析仪探头，回收池的外部设有水质重金属分析仪。
说明书
一种电镀废水和显影废水以废治废的装置
技术领域
本实用新型涉及工业有机废水治理技术领域，具体是一种电镀废水和显影废水以废治废的装置。
背景技术
PCB电镀废水主要产生于PC板之湿式制程如：内层刷磨、内层显影、内层蚀刻、内层去膜、电镀、化学EDTA等工序。各湿式制程单元之药液采用多种化学原料，在生产过程中排出各类老化的高浓度废弃槽液及低浓度清洗废水。线路板生产废水成分复杂，并且浓度差距大，废水中主要含Cu2+、Ni2+、COD、酸、碱、EDTA络合离子等污染成分，若不进行有效治理，将对环境产生严重污染。
线路板在显像、去墨或剥膜制程中，排放出高浓度的有机废液，如显像废液、去墨废液及剥膜废液等。另外在不良品外层防焊油墨、干膜（俗称防焊绿漆）的剥除过程中，所产生绿漆退洗废液等。这类废液量虽不多但污染浓度极高，pH高达12.0，若直接排入处理设施，易造成处理负荷过高。传统工艺中，需进行酸化处理，将废水pH从12.0中需将其pH值调至2.5～3.0，酸化完再将废水pH回调到8.5-9.0，此过程繁琐，不便于操作、控制，所需废水处理单元多，基建成本高，且处理过程需要消耗大量的酸性药剂、碱性药剂，导致处理药剂成本居高不下。
线路板制程中络合废水包含有EDTA、铜氨、柠檬酸盐、酒石酸盐等络合物成分。络合废水pH极低，一般情况为0.5-1.5，极端的情况下会更低；含铜极高，一般处于2000mg/L,处理的主要工艺一般都是中和、破络、絮凝等。传统的处理工艺中，需要消耗大量的碱性药剂，比如石灰、液碱等。石灰的使用会导致现场粉尘多，不利于现场人员健康，也会是现场脏乱差；液碱、片碱的处理单价高，处理成本难以消化。
传统工艺中，该部分废水，通过处理后进入生化处理系统进行降解COD，但该系统不稳定，一步反应过程的除铜效果不好，难以达到入生化系统含铜低于0.5mg/L的标准。导致后续生化系统难以正常运作。
以上两种废水在PCB行业是比较常见的高浓度废水，基本采用传统处理工艺，导致废水处理站运营药剂成本高，效果不稳定，系统复杂，处理单元多，基建投入大。
发明内容
本实用新型的目的在于提供一种电镀废水和显影废水以废治废的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种电镀废水和显影废水以废治废的装置，包括依次通过管路连接的预混反应池、快混池、慢混池、pH 调节池、过滤池、厌氧消化池、污泥浓缩池和回收池，所述预混反应池、快混池和慢混池内设有搅拌装置，所述搅拌装置与电机连接，所述pH调节池分别与酸液箱和碱液箱连接，所述厌氧消化池内包括上空间和下空间，所述下空间内设有悬浮填料和滤料层，两种废水通过预混反应池、快混池、慢混池混合后，经pH调节池调节沉淀后，经微生物厌氧消化，达到可回收的状态。
作为本实用新型的进一步方案，所述搅拌装置与反应池螺栓连接，所述搅拌装置下端的搅拌部为圆形叶轮，所述叶轮底部设有若干齿板，每个齿板上至少具有两个三角形的锯齿。
作为本实用新型的进一步方案，所述酸液箱、碱液箱分别依次通过电动球阀、水泵与PH调节池连接。
作为本实用新型的进一步方案，所述过滤池设有双层过滤层，第一层过滤层的孔径大于第二层过滤层的孔径。
作为本实用新型的进一步方案，所述悬浮填料内接种厌氧微生物。
作为本实用新型的进一步方案，所述微生物包括细菌、真菌和放线菌。
作为本实用新型的进一步方案，所述污泥浓缩池的污泥回流至厌氧消化池。
作为本实用新型的进一步方案，所述回收池底部固定安装水质重金属分析仪探头，回收池的外部设有水质重金属分析仪。
与现有技术相比，本实用新型的有益效果是：
本实用新型将电镀废水和显影废水混合加入预混反应池，加入絮凝剂，并通过快混池和慢混池，去除废水中的大分子有机物，为了增强絮凝效果，所述预混反应池、快混池、慢混池内都设有搅拌装置，所述搅拌装置通过电机驱动，所述搅拌装置下端的搅拌部为圆形叶轮，所述叶轮底部设有若干齿板，每个齿板上至少具有两个三角形的锯齿，进一步增强了搅拌效果，慢混池出水进入pH调节池，调节pH值为8.5-9.0，将大部分的重金属离子沉淀，pH调节池出水过滤池双层过滤后进入厌氧消化池，厌氧消化池内包括填料和微生物，所述微生物包括细菌、真菌和放线菌，对废水进行生化处理，去除废水中的有害物质，厌氧消化池进入污泥浓缩池，浓缩后的污泥回流至厌氧消化池，增加厌氧消化池的反应速率，污泥浓缩池出水进入回收池，达到国家回收利用的标准。
本实用新型结合化学处理和生化处理，将电镀废水和显影废水同时处理达到可回用状态，装置简单，环境污染小，化学药剂用量低，投入较少，回收处理效果达到国家标准。
发明人 （金建安;刘宜德;）
