申请日 20200430
公开（公告）日 20210129
IPC分类号 C02F9/04
摘要
本实用新型公开了一种用于城市污水处理装置，属于污水处理技术领域，包括底座，所述底座顶部焊接有竖杆，所述竖杆顶部安装有铝制框架，所述铝制框架顶部安装有吸热板芯，所述吸热板芯外侧壁安装有传热工质流道，所述吸热板芯顶部安装有透明盖板，所述吸热板芯左侧顶部安装有阴极接头，所述吸热板芯右侧顶部安装有阳极接头，所述底座顶部安装有抽水机，所述底部顶部安装有支架。本实用新型通过抽水机、吸热板芯和传热工质流道相互配合从而增加废水处理速度降低能源消耗，再通过泥沙过滤池、氯酸池和活性炭过滤池相互配合从而能够将废水过滤至可循环使用，适合被广泛推广和使用。
权利要求书

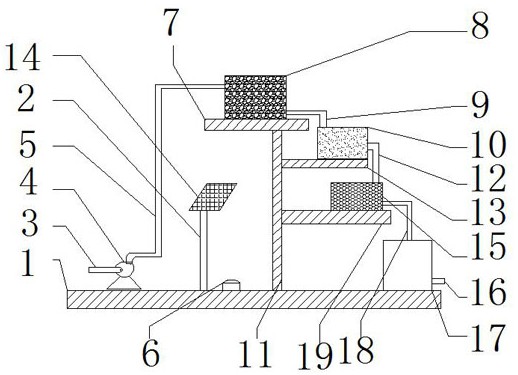

1.一种用于城市污水处理装置，包括底座（1），其特征在于，所述底座（1）顶部焊接有竖杆（2），所述竖杆（2）顶部安装有铝制框架（14），所述铝制框架（14）顶部安装有吸热板芯（22），所述吸热板芯（22）外侧壁安装有传热工质流道（23），所述吸热板芯（22）顶部安装有透明盖板（21），所述吸热板芯（22）左侧顶部安装有阴极接头（24），所述吸热板芯（22）右侧顶部安装有阳极接头（20），所述底座（1）顶部安装有抽水机（4），所述底座（1）顶部安装有支架（11），所述支架（11）顶部安装有横板A（7），所述横板A（7）顶部安装有泥沙过滤池（8），所述泥沙过滤池（8）的左侧与抽水机（4）的输出端通过连接管（5）连接，所述支架（11）右侧焊接有横板B（13），所述横板B（13）顶部安装有氯酸池（10），所述氯酸池（10）顶部左侧与泥沙过滤池（8）的右侧底部通过导管A（9）连接，所述支架（11）的右侧焊接有横板C（19），所述横板C（19）的顶部安装有活性炭过滤池（15），所述活性炭过滤池（15）顶部右侧与氯酸池（10）右侧底部通过导管B（12）连接。
2.根据权利要求1所述的一种用于城市污水处理装置，其特征在于，所述所底座（1）顶部右侧安装有储水箱（17），所述储水箱（17）顶部与活性炭过滤池（15）底部右侧通过导管C（18）连接，所述储水箱（17）外侧壁右侧安装有出水管（16）。
3.根据权利要求1所述的一种用于城市污水处理装置，其特征在于，所述抽水机（4）的输入端安装有进水管（3），所述泥沙过滤池（8）的顶部和氯酸池（10）的顶部以及活性炭过滤池（15）的顶部均开设有入料口。
4.根据权利要求1所述的一种用于城市污水处理装置，其特征在于，所述底座（1）顶部安装有控制开关（6），所述控制开关（6）的输出端与抽水机（4）的输入端电性连接。
5.根据权利要求4所述的一种用于城市污水处理装置，其特征在于，所述阳极接头（20）的输出端与阴极接头（24）的输出端均与控制开关（6）的输入端电性连接。
说明书
一种用于城市污水处理装置
技术领域
本实用新型涉及用电安全技术领域，尤其涉及一种用于城市污水处理装置。
背景技术
污水处理 (城市污水处理装置)：为使污水达到排水某水体或再次使用的水质要求，并对其进行净化清洁的过程，污水处理被广泛应用于建筑、农业， 交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，近些年，随着经济的不断发展，水污染情况也不断加剧，使得污水处理和再生行业受到空前的关注，其中，城镇的生活污水如不经处理直接排放，不仅污染了周边的水环境，而且浪费大量的水资源，造成了不可挽回的资源损失，众所周知水资源为不可再生资源，未经处理就直接排放的污水不仅给人们生活带了不便，也给未来埋下了隐患。
专利号CN201520165654公布了一种城市污水处理装置，包括管道、进水口、处理池、隔油蒸馏池、活性炭过滤池、明矾漂白池、氯酸池和出水口，所述进水口底部连接有进水池，所述进水池、泥沙过滤池、处理池、隔油蒸馏池、活性炭过滤池、明矾漂白池、氯酸池和储水池均通过管道连接，该城市污水处理装置，设有多个污水处理池，均有不同功效，能达到污水清洁和处理全过程，同时多管道连接设计，也让城市污水处理装置更稳定，本实用新型结构简单，性能稳定、对污水的处理效果好，处理后的净水和污泥经过适当处理后，可再次利用或排放。
目前，在技术上存在一定不足：1、废水处理缓慢导致能源的浪费；2、废水处理效果不佳导致不能再次利用。
实用新型内容
本实用新型提供一种用于城市污水处理装置，通过抽水机、吸热板芯和传热工质流道相互配合从而增加废水处理速度降低能源消耗，再通过泥沙过滤池、氯酸池和活性炭过滤池相互配合从而能够将废水过滤至可循环使用，可以有效解决背景技术中的问题。
本实用新型提供的具体技术方案如下：
本实用新型提供的一种用于城市污水处理装置，包括底座，所述底座顶部焊接有竖杆，所述竖杆顶部安装有铝制框架，所述铝制框架顶部安装有吸热板芯，所述吸热板芯外侧壁安装有传热工质流道，所述吸热板芯顶部安装有透明盖板，所述吸热板芯左侧顶部安装有阴极接头，所述吸热板芯右侧顶部安装有阳极接头，所述底座顶部安装有抽水机，所述底部顶部安装有支架，所述支架顶部安装有横板A，所述横板A顶部安装有泥沙过滤池，所述泥沙过滤池的左侧与抽水机的输出端通过连接管连接，所述支架右侧焊接有横板，所述横板顶部安装有氯酸池，所述氯酸池顶部左侧与泥沙过滤池的右侧底部通过导管A连接，所述支架的右侧焊接有横板C，所述横板C的顶部安装有活性炭过滤池，所述活性炭过滤池顶部右侧与氯酸池右侧底部通过导管连接。
可选的，所述所底座顶部右侧安装有储水箱，所述储水箱顶部与活性炭过滤池底部右侧通过导管C连接，所述储水箱外侧壁右侧安装有出水管。
可选的，所述抽水机的输入端安装有进水管，所述泥沙过滤箱的顶部和氯酸池的顶部以及活性炭过滤池的顶部均开设有入料口。
可选的，所述底座顶部安装有控制开关，所述控制开关的输出端与抽水机的输入端电性连接。
可选的，所述阳极接头的输出端与阴极接头的输出端均与控制开关的输入端电性连接。
本实用新型的有益效果如下：
1、本实用新型实用，操作方便且使用效果好，底座顶部表面焊接有竖杆，竖杆的顶部安装有铝制框架，铝制框架顶部安装有吸热板芯，吸热板芯外侧壁安装有传热工质流道，吸热板芯顶部安装有透明盖板，吸热板芯左侧顶部安装有阴极接头，吸热板芯右侧顶部安装有阳极接头，太阳照射在吸热板芯后，从而通过传热工质流道阴离子向阴极接头处进行流动，阳离子向阳极接头流动，从而给控制开关相连接的抽水机提供电力，从而能提高过滤速度降低能耗的使用。
2、本实用新型中，控制开关与抽水机相连接，打开控制开关后，从而抽水机运转提供动力，将污水通过连接管抽入到泥沙过滤池内进行第一次过滤，由于泥沙过滤池位于支架顶部，所以通过污水自身重力向下流动，污水通过连接管进入到位于泥沙过滤池底部的氯酸池中，污水在氯酸池中进行消毒杀菌，污水由于重力的作用，再通过导管B进入到位于氯酸池底部的活性炭过滤池内，进入到活性炭过滤池内对污水进行吸附去除异味，污水通过活性炭过滤池后通过储水箱内，从而能够进行二次利用。
发明人 （祝小攀）
