申请日 20200320
公开（公告）日 20210129
IPC分类号 C02F1/52; C02F7/00; C02F9/04
摘要
本实用新型涉及污水治理技术领域，且公开了一种用于污废水治理的曝气机，包括底板及曝气组件，曝气组件的下端与底板上端左侧固定连接，曝气组件的右侧壁下端固定连接有连接管，底板的上端右侧固定连接有工作箱，且工作箱的左侧壁下端与连接管的右端固定连接，工作箱的内部上方固定设有隔板并通过隔板分为储料腔及搅拌腔，储料腔的上端左侧固定连接有进料斗，搅拌腔的右侧壁下端固定连接有进水管。本实用新型可以提高污水池内的污水与混凝剂及絮凝剂的混合效果，以提高对污水的处理效果，同时可以提高污水内的含氧量，以提高产生气泡的数量，利于使悬浮物浮与水面。
权利要求书

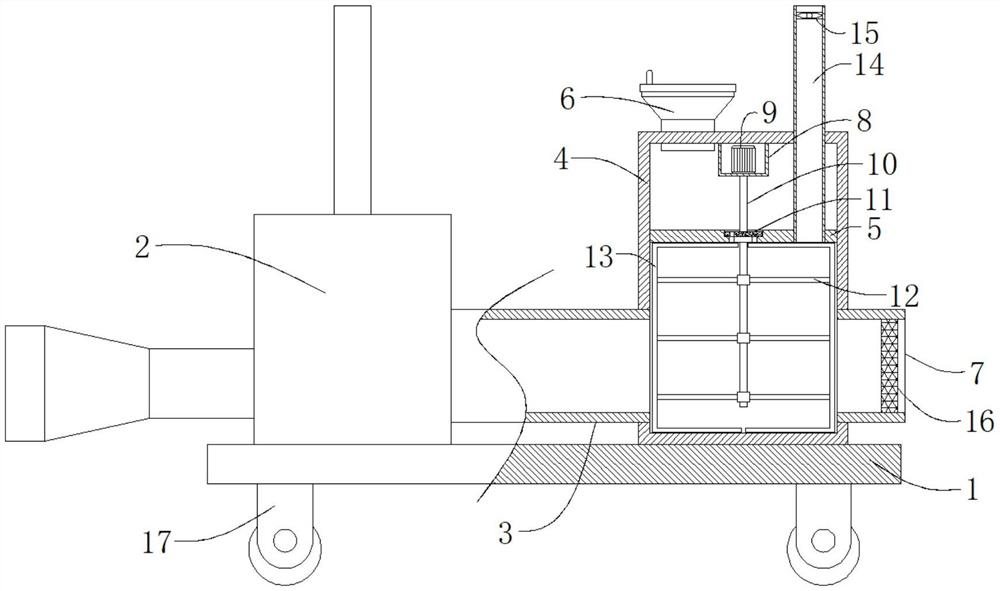

1.一种用于污废水治理的曝气机，包括底板(1)及曝气组件(2)，其特征在于，所述曝气组件(2)的下端与底板(1)上端左侧固定连接，所述曝气组件(2)的右侧壁下端固定连接有连接管(3)，所述底板(1)的上端右侧固定连接有工作箱(4)，且工作箱(4)的左侧壁下端与连接管(3)的右端固定连接，所述工作箱(4)的内部上方固定设有隔板(5)并通过隔板(5)分为储料腔及搅拌腔，所述储料腔的上端左侧固定连接有进料斗(6)，所述搅拌腔的右侧壁下端固定连接有进水管(7),所述储料腔的上内侧壁固定连接有密封箱(8)，所述密封箱(8)的内部固定设有电机(9)，所述电机(9)的输出端通过联轴器转动连接有转轴(10)，且转轴(10)的下端依次贯穿密封箱(8)的下端及隔板(5)的上端并延伸至搅拌腔内部，所述转轴(10)的轴壁固定套接有活塞(11)，所述隔板(5)的上端开设有与活塞(11)相匹配的圆形凹槽，所述圆形凹槽的上端左右两侧均开设有第一进料通孔，所述活塞(11)的上端偏心处开设有与第一进料通孔相匹配的第二进料通孔。
2.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于，所述转轴(10)的轴壁位于搅拌腔内部的一端固定套接有多个均匀分布的搅拌叶(12)。
3.根据权利要求2所述的一种用于污废水治理的曝气机，其特征在于，多个所述搅拌叶远离转轴(10)的一端均共同固定连接有U形刮板(13)，两个所述U形刮板(13)远离转轴(10)的一端均与搅拌腔的内侧壁相抵设置。
4.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于，所述隔板(5)的上端右侧固定连接有进气管(14)，且进气管(14)的上端贯穿储料腔的上端并延伸至外部，所述进气管(14)的内部上方固定设有风机(15)。
5.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于，所述进水管(7)的内部固定设有筛网(16)。
6.根据权利要求1所述的一种用于污废水治理的曝气机，其特征在于，所述底板(1)的下端四角处均固定连接有万向轮(17)。
说明书
一种用于污废水治理的曝气机
技术领域
本实用新型涉及污水治理技术领域，尤其涉及一种用于污废水治理的曝气机。
背景技术
曝气机是将“微气泡”直接注入未经处理的污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，在气泡群的浮升作用下“絮团”浮上液面形成浮渣，利用刮渣机从水中分离。
目前，在使用曝气机对污水池内的污水进行处理时，需要向污水池内投放混凝剂及絮凝剂，以使污水中的悬浮物凝结，但是此种方法的凝结范围有限，影响悬浮物的凝结效果，而现有的曝气机也不能提高对污水内悬浮物的凝结效果，因此，提出一种用于污废水治理的曝气机。
实用新型内容
本实用新型的目的是为了解决现有技术中在使用曝气机对污水池内的污水进行处理时，需要向污水池内投放混凝剂及絮凝剂，以使污水中的悬浮物凝结，但是此种方法的凝结范围有限，影响悬浮物的凝结效果，而现有的曝气机也不能提高对污水内悬浮物的凝结效果的问题，而提出的一种用于污废水治理的曝气机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于污废水治理的曝气机，包括底板及曝气组件，所述曝气组件的下端与底板上端左侧固定连接，所述曝气组件的右侧壁下端固定连接有连接管，所述底板的上端右侧固定连接有工作箱，且工作箱的左侧壁下端与连接管的右端固定连接，所述工作箱的内部上方固定设有隔板并通过隔板分为储料腔及搅拌腔，所述储料腔的上端左侧固定连接有进料斗，所述搅拌腔的右侧壁下端固定连接有进水管,所述储料腔的上内侧壁固定连接有密封箱，所述密封箱的内部固定设有电机，所述电机的输出端通过联轴器转动连接有转轴，且转轴的下端依次贯穿密封箱的下端及隔板的上端并延伸至搅拌腔内部，所述转轴的轴壁固定套接有活塞，所述隔板的上端开设有与活塞相匹配的圆形凹槽，所述圆形凹槽的上端左右两侧均开设有第一进料通孔，所述活塞的上端偏心处开设有与第一进料通孔相匹配的第二进料通孔。
优选的，所述转轴的轴壁位于搅拌腔内部的一端固定套接有多个均匀分布的搅拌叶。
优选的，多个所述搅拌叶远离转轴的一端均共同固定连接有U形刮板，两个所述U形刮板远离转轴的一端均与搅拌腔的内侧壁相抵设置。
优选的，所述隔板的上端右侧固定连接有进气管，且进气管的上端贯穿储料腔的上端并延伸至外部，所述进气管的内部上方固定设有风机。
优选的，所述进水管的内部固定设有筛网。
优选的，所述底板的下端四角处均固定连接有万向轮。
与现有技术相比，本实用新型提供了一种用于污废水治理的曝气机，具备以下有益效果：
1、该用于污废水治理的曝气机，通过设有的曝气组件及连接管的相互配合，可以向污水池内输入多个气泡，以将凝结的悬浮物浮起到水面上，通过设有的工作箱、电机、隔板、活塞及进料斗的相互配合，可以间歇向搅拌腔内部投放混凝剂及絮凝剂，从而可以对经过搅拌腔内的污水都可以与混凝剂及絮凝剂融合，以提高污水内悬浮物凝结效果，进一步的提高对污水的处理效果。
2、该用于污废水治理的曝气机，通过设有的进气管及风机的相互配合，可以提高经过搅拌腔内的污水的含氧量，以提高后续曝气组件产生的气泡数量，从而可以提高对悬浮物的悬浮效果，通过设有的多个搅拌叶及两个U形刮板的相互配合，可以对经过搅拌腔内的污水进行搅拌，同时可以避免悬浮物与搅拌腔内壁凝结，便于人们后续对搅拌腔内部进行清洗处理。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型可以提高污水池内的污水与混凝剂及絮凝剂的混合效果，以提高对污水的处理效果，同时可以提高污水内的含氧量，以提高产生气泡的数量，利于使悬浮物浮与水面。
发明人 （廖树伟）
