申请日 20191229
公开（公告）日 20210129
IPC分类号 C02F9/02; C02F103/34
摘要
本实用新型提供了一种消毒剂生产废水处理装置，涉及废水处理技术领域。一种消毒剂生产废水处理装置，包括包括存储输送部和净化装置，所述存储输送部包括废水罐，且废水罐一侧底部处通过管道连接有废水提升泵，所述废水提升泵的顶部连接有一级输送管，且一级输送管的一端连接有净化装置，所述净化装置包括沙料过滤罐、活性炭过滤罐和精密过滤罐，所述沙料过滤器的顶部连接于一级输送管的一端，所述沙料过滤罐、活性炭过滤罐和精密过滤罐中间一次逐级通过管路连接，本实用新型通过废水罐、输送泵、各级过滤装置、净水存储罐和输出泵的并排布置，实现了废水处理设备的合理布置，有条理的节约了占地空间。
权利要求书

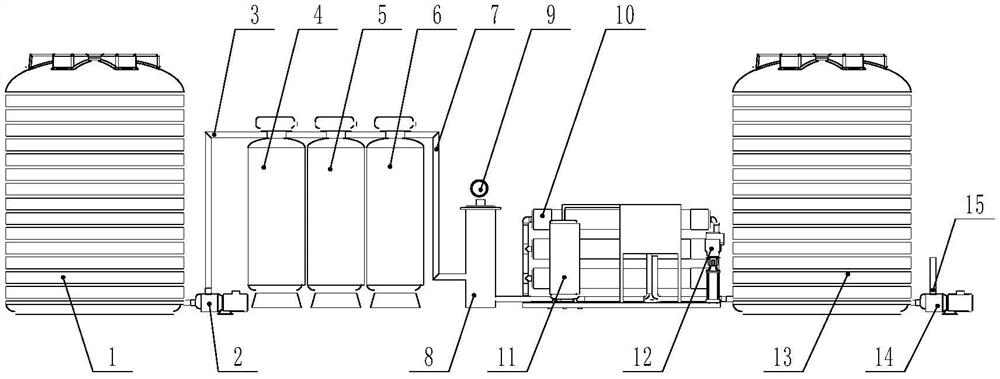

1.一种消毒剂生产废水处理装置，包括存储输送部和净化装置，其特征在于：所述存储输送部包括废水罐（1），且废水罐（1）一侧底部处通过管道连接有废水提升泵（2），所述废水提升泵（2）的顶部连接有一级输送管（3），且一级输送管（3）的一端连接有净化装置。
2.根据权利要求1所述的一种消毒剂生产废水处理装置，其特征在于：所述净化装置包括沙料过滤器（4）、活性炭过滤罐（5）和精密过滤罐（6），所述沙料过滤器（4）的顶部连接于一级输送管（3）的一端，所述沙料过滤器（4）、活性炭过滤罐（5）和精密过滤罐（6）中间一次逐级通过管路连接。
3.根据权利要求2所述的一种消毒剂生产废水处理装置，其特征在于：所述精密过滤罐（6）顶部连接有一级输出管（7），且一级输出管（7）的底部一端处连接有精滤罐（8），所述精滤罐（8）顶部设置有压力表（9）。
4.根据权利要求3所述的一种消毒剂生产废水处理装置，其特征在于：所述精滤罐（8）底部另一侧通过管路连接有浓缩分离罐（10）和净水净化罐（11）。
5.根据权利要求4所述的一种消毒剂生产废水处理装置，其特征在于：所述净水净化罐（11）和浓缩分离罐（10）的另一侧连接有净水提升泵（12）。
6.根据权利要求5所述的一种消毒剂生产废水处理装置，其特征在于：所述净水提升泵（12）的一侧通过管路连接有净水存储罐（13），且净水存储罐（13）的底部连接有输送泵（14），所述输送泵（14）的顶部连接有输送管（15）。
说明书
一种消毒剂生产废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种消毒剂生产废水处理装置。
背景技术
在消毒剂生产中，整个工艺流程会产生大量的废水，严重的污染环境，为保护环境，跟随国家绿色制造政策，则需要一种污水处理装置来处理工厂的废水，达到排放标准。
现有的技术中，废水处理的整套流程和装置布置还不太规整，各级净化装置还有待提高，缺乏从废水存储器到净水存储器的全流程合理布置。
实用新型内容
为克服现有技术中存在的问题，本实用新型提供了一种消毒剂生产废水处理装置。
为实现上述目的，本实用新型提供如下技术方案：一种消毒剂生产废水处理装置，包括包括存储输送部和净化装置，所述存储输送部包括废水罐，且废水罐一侧底部处通过管道连接有废水提升泵，所述废水提升泵的顶部连接有一级输送管，且一级输送管的一端连接有净化装置。
优选的，所述净化装置包括沙料过滤器、活性炭过滤罐和精密过滤罐，所述沙料过滤器的顶部连接于一级输送管的一端，所述沙料过滤器、活性炭过滤罐和精密过滤罐中间一次逐级通过管路连接。
优选的，所述精密过滤罐顶部连接有一级输出管，且一级输出管的底部一端处连接有精滤罐，所述精滤罐顶部设置有压力表。
优选的，所述精滤罐底部另一侧通过管路连接有浓缩分离罐和净水净化罐。
优选的，所述净水净化罐和浓缩分离罐的另一侧连接有净水提升泵。
优选的，所述净水提升泵的一侧通过管路连接有净水存储罐，且净水存储罐的底部连接有输送泵，所述输送泵的顶部连接有输送管。
与现有技术相比，本实用新型的有益效果是：
（1）、一种消毒剂生产废水处理装置，通过废水罐、输送泵、各级过滤装置、净水存储罐和输出泵的并排布置，实现了废水处理设备的合理布置，有条理的节约了占地空间。
（2）、一种消毒剂生产废水处理装置，通过沙料过滤器、活性炭过滤器、精密过滤器的逐级过滤，将废水逐级净化干净。
发明人 （诸葛虹霞;陈光;吴丹;陈世涤;）
