申请日 20201013
公开（公告）日 20210129
IPC分类号 B01D29/03; B01D29/56; B01D29/94; B01D50/00
摘要
一种工业废水废气预处理装置，包括箱体、排气管、输水管、排污泵和进气管；箱体内延其中轴线方向从上至下依次设有第一过滤板、第二过滤板和第三过滤板将箱体内部分为第一过滤仓、第二过滤仓、进气仓和污水仓，箱体的侧端面上设有与第一过滤仓连通的第一集污罩、与第二过滤仓连通的第二集污罩和与进气仓连通的第三集污罩；第一过滤仓在箱体上设有用于连接输水管的进液孔和用于连接排气管的排气孔；进气仓内设有用于将第三过滤板上杂质排入第三集污罩内的清污组件，进气仓在箱体上设有用于连接进气管的进气孔；污水仓的底面设有第一排污孔通过排污管连接排污泵。本发明能利用待处理的工业废水对工业废气进行降温除尘，并能对工业废水进行过滤。
权利要求书

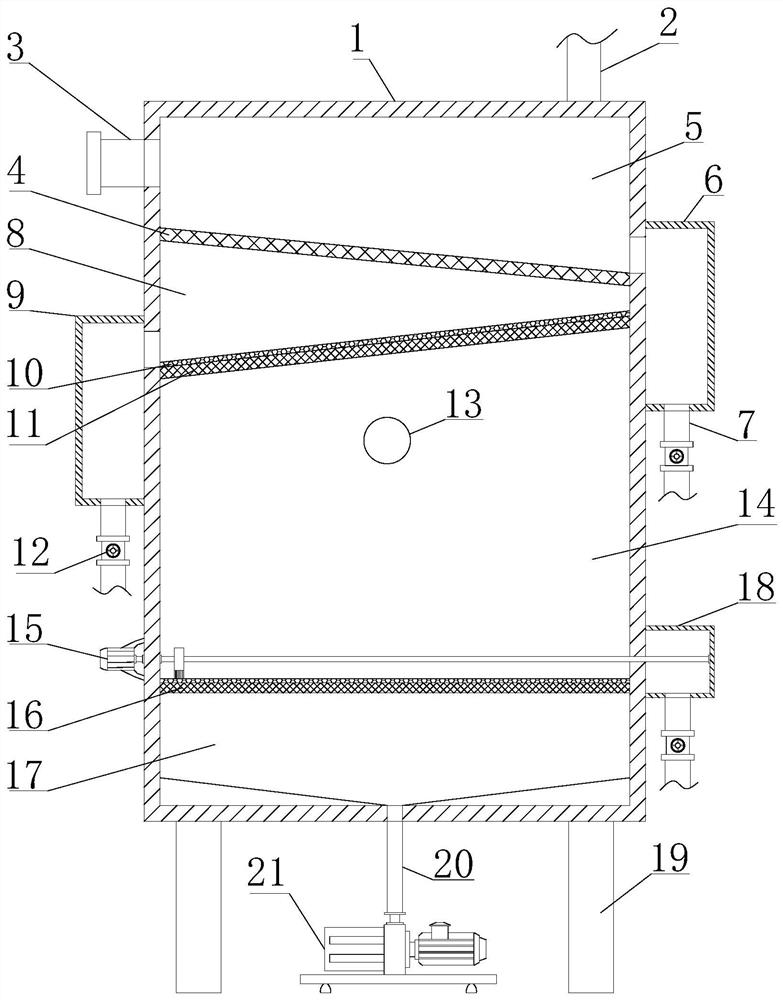

1.一种工业废水废气预处理装置，其特征在于，包括箱体(1)、排气管(2)、输水管(3)、第二排污管(20)、排污泵(21)和进气管；
箱体(1)的下端面设有多组支撑柱(19)，箱体(1)的侧端面上设有第一集污罩(6)、第二集污罩(9)和第三集污罩(18)，箱体(1)内延其中轴线方向从上至下依次设有第一过滤板(4)、第二过滤板(11)和第三过滤板(16)；第一过滤板(4)、第二过滤板(11)和第三过滤板(16)用于将箱体(1)内部从上至下依次分为第一过滤仓(5)、第二过滤仓(8)、进气仓(14)和污水仓(17)；其中，第一集污罩(6)、第二集污罩(9)和第三集污罩(18)的下端面分别设有多组第一排污管(7)；每组第一排污管(7)上均设有控制阀(12)；
第一过滤仓(5)与第一集污罩(6)内部连通，第一过滤仓(5)在箱体(1)上设有进液孔和排气孔；排气孔连接排气管(2)的进气管口；进液孔连接用于输送工业污水的输水管(3)；其中，第一过滤板(4)朝向第一集污罩(6)向下倾斜设置；
第二过滤仓(8)与第二集污罩(9)内部连通；其中，第二过滤板(11)朝向第二集污罩(9)向下倾斜设置，第二过滤板(11)上过滤孔的直径值小于第一过滤板(4)上过滤孔的直径值；
进气仓(14)与第三集污罩(18)内部连通，进气仓(14)内设有用于将第三过滤板(16)上杂质排入第三集污罩(18)内的清污组件，进气仓(14)在箱体(1)上设有进气孔(13)；进气孔(13)连接用于输送工业废气的进气管；其中，第三过滤板(16)上过滤孔的直径值小于第二过滤板(11)上过滤孔的直径值；污水仓(17)的底面设有第一排污孔；第一排污孔连接第二排污管(20)的进污管口；第二排污管的出污管口连接排污泵(21)的进污端。
2.根据权利要求1所述的一种工业废水废气预处理装置，其特征在于，清污组件包括驱动装置(15)、导向杆(37)、螺纹杆(38)和滑动板(39)；
滑动板(39)上设有螺纹孔和通孔，滑动板(39)朝向第三过滤板(16)的端面均匀设有用于压紧第三过滤板(16)端面的刷毛；导向杆(37)穿过通孔并滑动连接滑动板(39)，导向杆(37)的两端分别连接箱体(1)的内壁和第三集污罩(18)的内壁；螺纹杆(38)和导向杆(37)并排分布，螺纹杆(38)和导向杆(37)均与第三过滤板(16)平行，螺纹杆(38)螺纹穿过螺纹孔，螺纹杆(38)的两端分别转动连接箱体(1)的内壁和第三集污罩(18)的内壁，螺纹杆(38)传动连接驱动装置(15)；驱动装置(15)设置在箱体(1)上。
3.根据权利要求2所述的一种工业废水废气预处理装置，其特征在于，第三过滤板(16)朝向第三集污罩(18)向下倾斜设置。
4.根据权利要求1所述的一种工业废水废气预处理装置，其特征在于，第三过滤板(16)和第二过滤板(11)的上端面均设有滤布(10)。
5.根据权利要求1所述的一种工业废水废气预处理装置，其特征在于，第一集污罩(6)、第二集污罩(9)和第三集污罩(18)均选用透明材质制成。
6.根据权利要求1所述的一种工业废水废气预处理装置，其特征在于，第一集污罩(6)和第二集污罩(9)结构相同；第一集污罩(6)包括第一罩体(23)和第二罩体(24)；其中，第一罩体(23)为长方体形结构；第二罩体(24)为四棱台形结构；第一罩体(23)的端面与第二罩体(24)大面积的底面连接，第一罩体(23)内部与第二罩体(24)连通，第一罩体(23)的侧端面设有与箱体(1)内部连通的开口；其中，第二罩体(24)小面积的底面设有用于与第一排污管(7)连接的第二排污孔(22)。
7.根据权利要求6所述的一种工业废水废气预处理装置，其特征在于，第一罩体(23)和第二罩体(24)为一体化结构；其中，箱体(1)的外周面上设有多个螺纹盲孔；第一罩体(23)和第二罩体(24)延其周向设有首位相连的凸缘板(25)；凸缘板(25)上设有多个安装孔(26)；每个安装孔(26)内均设有紧定件；多个紧定件分别穿过多个安装孔(26)并螺纹旋入多个螺纹盲孔内；凸缘板(25)朝向箱体(1)的端面压紧箱体(1)。
8.根据权利要求7所述的一种工业废水废气预处理装置，其特征在于，凸缘板(25)与箱体(1)压紧的端面上设有弹性密封垫。
9.根据权利要求1所述的一种工业废水废气预处理装置，其特征在于，包括L形直管(27)、主机(28)和报警器(29)；其中，箱体(1)上设有出液孔；
L形直管(27)水平段的进液管口与出液孔连通，L形直管(27)竖直段的中轴线与箱体(1)的中轴线平行，L形直管(27)内滑动设有活塞(32)，且设有浮力球(31)；浮力球(31)朝向活塞(32)的端面压紧活塞(32)；活塞(32)远离浮力球(31)的一端设有第一绝缘板(33)；第一绝缘板(33)远离活塞(32)的一端设有第一电触头(34)；其中，L形直管(27)竖直段的顶部内壁上设有第二绝缘板(35)；第二绝缘板(35)朝向第一绝缘板(33)的端面上设有第二电触头(36)；
主机(28)设置在箱体(1)上，主机(28)上设有显示屏和按键模块，主机(28)内设有控制器；控制器的控制端分别与排污泵(21)的控制端以及清污组件的控制端连接，控制器分别通信连接显示屏和按键模块，控制器、报警器(29)、第一电触头(34)和第二电触头(36)电性连接；其中，报警器(29)设置在箱体(1)上。
10.根据权利要求9所述的一种工业废水废气预处理装置，其特征在于，L形直管(27)的内壁上设有用于对浮力球(31)进行限位的多组挡块(30)。
说明书
一种工业废水废气预处理装置
技术领域
本发明涉及废水废气处理技术领域，尤其涉及一种工业废水废气预处理装置。
背景技术
随着时代的发展，人们越来越重视环保问题，对企业生产所排放的废水和废气都必须经过处理达标后才能排放入自然环境中，以避免对大气造成污染；工业废水中掺杂有大量的杂质，在对工业废水进行处理前，需要使用过滤装置对杂质进行充分过滤，在对工业废水过滤时，废水中的油性污染物容易粘附在过滤装置的内壁上；而工业废气在处理前需要对其进行除尘过滤处理，以除去废气中含有的大量粉尘；通常对工业废水废气进行预先的过滤处理需要使用不同的设备，大大增加工业废气废水的处理成本，且操作繁琐，为此，本申请中提出一种工业废水废气预处理装置。
发明内容
(一)发明目的
为解决背景技术中存在的技术问题，本发明提出一种工业废水废气预处理装置，本发明能利用待处理的工业废水对工业废气进行降温除尘，并能对工业废水进行过滤，操作简单使用方便。
(二)技术方案
为解决上述问题，本发明提供了一种工业废水废气预处理装置，包括箱体、排气管、输水管、第二排污管、排污泵和进气管；
箱体的下端面设有多组支撑柱，箱体的侧端面上设有第一集污罩、第二集污罩和第三集污罩，箱体内延其中轴线方向从上至下依次设有第一过滤板、第二过滤板和第三过滤板；第一过滤板、第二过滤板和第三过滤板用于将箱体内部从上至下依次分为第一过滤仓、第二过滤仓、进气仓和污水仓；其中，第一集污罩、第二集污罩和第三集污罩的下端面分别设有多组第一排污管；每组第一排污管上均设有控制阀；
第一过滤仓与第一集污罩内部连通，第一过滤仓在箱体上设有进液孔和排气孔；排气孔连接排气管的进气管口；进液孔连接用于输送工业污水的输水管；其中，第一过滤板朝向第一集污罩向下倾斜设置；
第二过滤仓与第二集污罩内部连通；其中，第二过滤板朝向第二集污罩向下倾斜设置，第二过滤板上过滤孔的直径值小于第一过滤板上过滤孔的直径值；
进气仓与第三集污罩内部连通，进气仓内设有用于将第三过滤板上杂质排入第三集污罩内的清污组件，进气仓在箱体上设有进气孔；进气孔连接用于输送工业废气的进气管；其中，第三过滤板上过滤孔的直径值小于第二过滤板上过滤孔的直径值；
污水仓的底面设有第一排污孔；第一排污孔连接第二排污管的进污管口；第二排污管的出污管口连接排污泵的进污端。
优选的，清污组件包括驱动装置、导向杆、螺纹杆和滑动板；
滑动板上设有螺纹孔和通孔，滑动板朝向第三过滤板的端面均匀设有用于压紧第三过滤板端面的刷毛；
导向杆穿过通孔并滑动连接滑动板，导向杆的两端分别连接箱体的内壁和第三集污罩的内壁；
螺纹杆和导向杆并排分布，螺纹杆和导向杆均与第三过滤板平行，螺纹杆螺纹穿过螺纹孔，螺纹杆的两端分别转动连接箱体的内壁和第三集污罩的内壁，螺纹杆传动连接驱动装置；驱动装置设置在箱体上。
优选的，第三过滤板朝向第三集污罩向下倾斜设置。
优选的，第三过滤板和第二过滤板的上端面均设有滤布。
优选的，第一集污罩、第二集污罩和第三集污罩均选用透明材质制成。
优选的，第一集污罩和第二集污罩结构相同；第一集污罩包括第一罩体和第二罩体；其中，第一罩体为长方体形结构；第二罩体为四棱台形结构；
第一罩体的端面与第二罩体大面积的底面连接，第一罩体内部与第二罩体连通，第一罩体的侧端面设有与箱体内部连通的开口；其中，第二罩体小面积的底面设有用于与第一排污管连接的第二排污孔。
优选的，第一罩体和第二罩体为一体化结构；其中，箱体的外周面上设有多个螺纹盲孔；
第一罩体和第二罩体延其周向设有首位相连的凸缘板；凸缘板上设有多个安装孔；每个安装孔内均设有紧定件；多个紧定件分别穿过多个安装孔并螺纹旋入多个螺纹盲孔内；凸缘板朝向箱体的端面压紧箱体。
优选的，凸缘板与箱体压紧的端面上设有弹性密封垫。
优选的，包括L形直管、主机和报警器；其中，箱体上设有出液孔；
L形直管水平段的进液管口与出液孔连通，L形直管竖直段的中轴线与箱体的中轴线平行，L形直管内滑动设有活塞，且设有浮力球；浮力球朝向活塞的端面压紧活塞；活塞远离浮力球的一端设有第一绝缘板；第一绝缘板远离活塞的一端设有第一电触头；其中，L形直管竖直段的顶部内壁上设有第二绝缘板；第二绝缘板朝向第一绝缘板的端面上设有第二电触头；
主机设置在箱体上，主机上设有显示屏和按键模块，主机内设有控制器；控制器的控制端分别与排污泵的控制端以及清污组件的控制端连接，控制器分别通信连接显示屏和按键模块，控制器、报警器、第一电触头和第二电触头电性连接；其中，报警器设置在箱体上。
优选的，L形直管的内壁上设有用于对浮力球进行限位的多组挡块
本发明的上述技术方案具有如下有益的技术效果：
本发明中，使用时，将工业废气经输气管由进气孔通入进气仓内以及将工业污水经输水管由进液孔输送进第一过滤仓内，污水进入第一过滤仓内并下落至第一过滤板上；工业污水中大块杂质被第一过滤板截留，第一过滤板上的大块杂质沿着倾斜的第一过滤板下滑至第一集污罩内；下落的工业污水掉落至第二过滤板上，通过第二过滤板进一步对工业污水中的小颗粒杂质进行过滤，小颗粒杂质最终收集在第二集污罩内；进入进气仓内的工业废气与下落的工业污水接触以对工业废气进行除尘，当工业废气穿过第二过滤板上的过滤孔，第二过滤板过滤孔内存留的污水在孔内形成水膜，工业废气穿过第二过滤板过滤孔内的水膜，则废气中的颗粒杂质被水膜包覆后下落至进气仓底部，进一步提高对工业废气除尘的效果；第三过滤板对进气仓底部的粉尘杂质进行截留；排污泵运行将污水仓内的污水抽出输送至污水处理设备内，截留在第三过滤板上的杂质经清污组件排入第三集污罩内，分别打开装置上的控制阀即可将第一集污罩、第二集污罩和第三集污罩内的杂质从多组第一排污管内排出，操作简单使用方便；另外，高温的工业废气对工业污水进行加热，能在一定程度上减缓工业废水中的油性污染物不会快速的附着箱体的内壁上，从而便于清污组件将油性污染物排入第三集污罩内，同时通过工业污水对高温的工业废气进行降温作用；本发明能利用待处理的工业废水对工业废气进行降温除尘，达到对工业废水过滤的同时对工业废气进行降温除尘的目的；
另外，当箱体内的污水增多，L形直管内的水位和箱体内的水位相同，L随着水位上升，L形直管内浮力球带动活塞朝向第二绝缘板一侧移动，直至第一电触头压紧第二电触头，此时报警器通电运行进行报警，以提醒工作人员需要对箱体内部进行排水；控制器控制排污泵运行将箱体内过滤后的污水排出，工作人员将第一集污罩和第二集污罩内收集的杂质分别从多组第一排污管内排出，操作简单使用方便。
发明人 （朱雪亭）
