申请日 20200527
公开（公告）日 20210129
IPC分类号 C02F3/02; C05G5/20; C05C3/00
摘要
本实用新型公开了一种好氧池的养殖废水处理装置，包括好氧池、引气装置、引风机、引气管和玻璃室，好氧池内盛放养殖废水，好氧池顶部设好氧池开口，引气装置包括引气框和引气框盖，引气框位于好氧池开口的上方，引气框内安装引风机，引气框盖连通引气管，玻璃室的底部开口并供引气框密封穿入，玻璃室内盛放有酸液，玻璃室的内部顶端设有向下延伸的隔层，引气管包括第一管道、第二管道、第三管道、第四管道和第五管道，第五管道位于隔层的外围，玻璃室的顶端设出气口，出气口位于隔层的外围。本实用新型可去除养殖废水有氧发酵过程中产生的氨气并制成液体有机肥料，变废为宝，解决了环境污染问题，该处理装置简单可靠，处理方便有效。
权利要求书

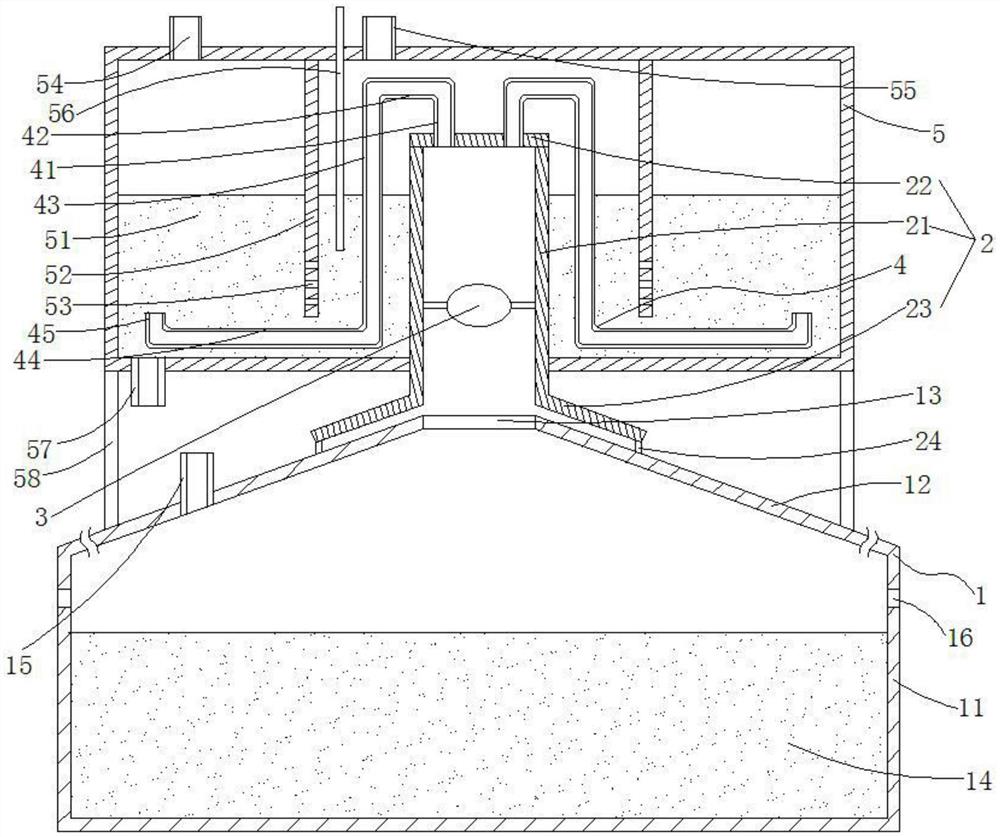

1.一种好氧池的养殖废水处理装置，其特征在于：包括好氧池(1)、引气装置(2)、引风机(3)、引气管(4)和玻璃室(5)，所述好氧池(1)内盛放有养殖废水(14)，好氧池(1)顶部设有好氧池开口(13)，所述引气装置(2)包括上下贯通的引气框(21)和封堵引气框(21)顶端的引气框盖(22)，所述引气框(21)位于好氧池开口(13)的正上方，引气框(21)内安装有引风机(3)，所述引气框盖(22)连通多个引气管(4)，所述玻璃室(5)的底部开口并供引气框(21)密封穿入，玻璃室(5)内盛放有酸液(51)，所述玻璃室(5)的内部顶端设有向下延伸的隔层(52)，所述隔层(52)位于引气框(21)的外围，所述引气管(4)包括依次连接的第一管道(41)、第二管道(42)、第三管道(43)、第四管道(44)和第五管道(45)，所述第三管道(43)为竖直设置且位于隔层(52)和引气框(21)之间，所述第四管道(44)从隔层(52)下端和玻璃室(5)底面之间穿过，所述第五管道(45)位于隔层(52)的外围，所述玻璃室(5)的顶端设有出气口(54)，所述出气口(54)位于隔层(52)的外围。
2.如权利要求1所述一种好氧池的养殖废水处理装置，其特征在于：所述好氧池(1)包括好氧池框体(11)，所述好氧池框体(11)的顶端设有从下往上逐渐缩口的缩口挡框(12)，所述好氧池开口(13)形成于缩口挡框(12)的顶端，所述引气框(21)下端向外围发散延伸形成引气框挡边(23)，所述引气框挡边(23)与缩口挡框(12)间隔设置。
3.如权利要求2所述一种好氧池的养殖废水处理装置，其特征在于：所述引气框挡边(23)的下端面和缩口挡框(12)的上端面之间通过引气装置支脚(24)连接。
4.如权利要求1所述一种好氧池的养殖废水处理装置，其特征在于：所述酸液(51)为硫酸或硼酸。
5.如权利要求1所述一种好氧池的养殖废水处理装置，其特征在于：所述第一管道(41)和第三管道(43)平行分布且第一管道(41)和第三管道(43)的顶部通过水平设置的第二管道(42)连通，所述第五管道(45)和第三管道(43)平行分布且第一管道(41)和第三管道(43)的底部通过水平设置的第四管道(44)连通。
6.如权利要求1所述一种好氧池的养殖废水处理装置，其特征在于：所述隔层(52)的下部设有内外贯穿的隔层穿孔(53)。
7.如权利要求6所述一种好氧池的养殖废水处理装置，其特征在于：所述酸液(51)的高度低于引气框盖(22)的高度，酸液(51)的高度高于隔层穿孔(53)的高度。
8.如权利要求1所述一种好氧池的养殖废水处理装置，其特征在于：所述玻璃室(5)的顶部设有加液口(55)和pH探头(56)，所述加液口(55)和pH探头(56)均位于隔层(52)和引气框(21)之间，所述pH探头(56)的底部伸入酸液(51)内。
9.如权利要求1所述一种好氧池的养殖废水处理装置，其特征在于：所述玻璃室(5)的底部设有出肥料口(57)。
10.如权利要求1所述一种好氧池的养殖废水处理装置，其特征在于：所述好氧池(1)设有加料口(15)，所述加料口(15)位于养殖废水(14)的上方。
说明书
一种好氧池的养殖废水处理装置
技术领域
本实用新型涉及养殖废水处理领域，更具体的说涉及一种好氧池的养殖废水处理装置。
背景技术
将畜禽粪尿的养殖废水无氧发酵池发酵后，有机质仍然偏高，需通过好氧池中进行有氧发酵，将大分子有机物转化为小分子物质，才能转入到人工湿地中，有利于植物吸收。有氧发酵过程中会产生大量的氨气等，对大气污染产生影响，需要对氨气进行有效处理控制。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种好氧池的养殖废水处理装置，可去除养殖废水有氧发酵过程中产生的氨气并制成液体有机肥料，变废为宝，解决了环境污染问题，该处理装置简单可靠，处理方便有效。
本实用新型解决上述技术问题的方案是：
一种好氧池的养殖废水处理装置，包括好氧池、引气装置、引风机、引气管和玻璃室，所述好氧池内盛放有养殖废水，好氧池顶部设有好氧池开口，所述引气装置包括上下贯通的引气框和封堵引气框顶端的引气框盖，所述引气框位于好氧池开口的正上方，引气框内安装有引风机，所述引气框盖连通多个引气管，所述玻璃室的底部开口并供引气框密封穿入，玻璃室内盛放有酸液，所述玻璃室的内部顶端设有向下延伸的隔层，所述隔层位于引气框的外围，所述引气管包括依次连接的第一管道、第二管道、第三管道、第四管道和第五管道，所述第三管道为竖直设置且位于隔层和引气框之间，所述第四管道从隔层下端和玻璃室底面之间穿过，所述第五管道位于隔层的外围，所述玻璃室的顶端设有出气口，所述出气口位于隔层的外围。
所述好氧池包括好氧池框体，所述好氧池框体的顶端设有从下往上逐渐缩口的缩口挡框，所述好氧池开口形成于缩口挡框的顶端，所述引气框下端向外围发散延伸形成引气框挡边，所述引气框挡边与缩口挡框间隔设置。
所述引气框挡边的下端面和缩口挡框的上端面之间通过引气装置支脚连接。
所述酸液为硫酸或硼酸。
所述第一管道和第三管道平行分布且第一管道和第三管道的顶部通过水平设置的第二管道连通，所述第五管道和第三管道平行分布且第一管道和第三管道的底部通过水平设置的第四管道连通。
所述隔层的下部设有内外贯穿的隔层穿孔。
所述酸液的高度低于引气框盖的高度，酸液的高度高于隔层穿孔的高度。
所述玻璃室的顶部设有加液口和pH探头，所述加液口和pH探头均位于隔层和引气框之间，所述pH探头的底部伸入酸液内。
所述玻璃室的底部设有出肥料口。
所述好氧池设有加料口，所述加料口位于养殖废水的上方。
本实用新型的突出效果是：通过酸液去除氨气，减少对大气的污染并制作成液体肥料，变废为宝，解决了环境污染问题；该处理装置简单可靠，处理方便有效。
发明人 （黄承才）
