申请日 20200309
公开（公告）日 20210129
IPC分类号 C02F9/04
摘要
本实用新型公开了一种工业废水处理装置，包括废水处理罐体和支架，废水处理罐体的内部由上至下依次安装有粗过滤网和细过滤网，粗过滤网的四个角上均连接有升降杆，升降杆从废水处理罐体的顶部穿出，废水处理罐体相正对的两个外壁上均连接有升降电动推杆，升降电动推杆的活动端朝向废水处理罐体顶部并连接有升降连接杆，升降连接杆的两端均向进水口方向凸伸并与升降杆连接，废水处理罐体未安装升降电动推杆的两个外壁上分别安装有支撑座和收集盒，支撑座顶部安装有平移电动推杆，平移电动推杆的活动端朝向收集盒方向并连接有除泥板，与除泥板正对的废水处理罐体的外壁上开设有供除泥板进入的除泥口。本实用新型能自动清除滤除的大颗粒固体杂质。
权利要求书

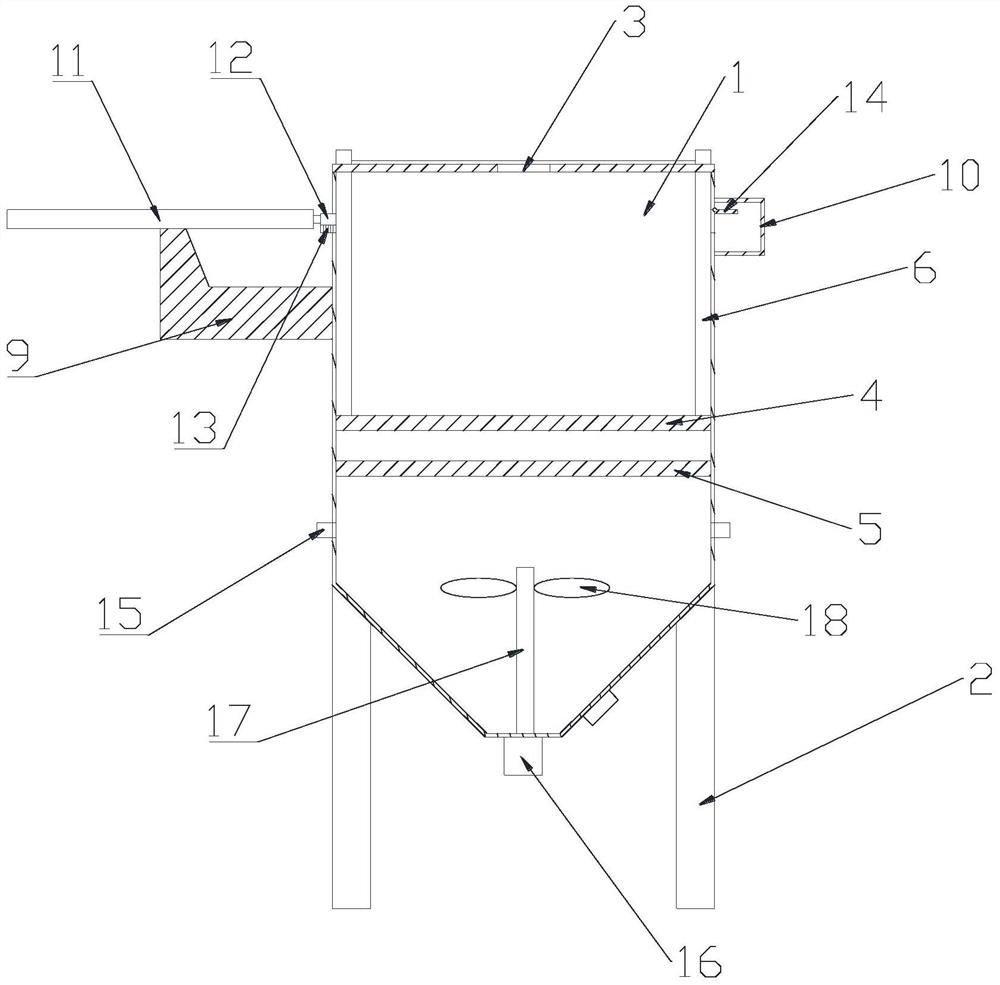

1.一种工业废水处理装置，包括废水处理罐体(1)和支架(2)，其特征在于，所述废水处理罐体(1)的顶壁的中部开设有进水口(3)，所述废水处理罐体(1)的内部由上至下依次安装有粗过滤网(4)和细过滤网(5)，所述粗过滤网(4)滑动连接在废水处理罐体(1)内且可沿着废水处理罐体(1)的内壁上下移动，所述粗过滤网(4)的四个角上均连接有升降杆(6)，所述升降杆(6)沿废水处理罐体(1)的高度方向设置且从废水处理罐体(1)的顶部穿出，所述废水处理罐体(1)相正对的两个外壁上均连接有升降电动推杆(7)，所述升降电动推杆(7)的活动端朝向废水处理罐体(1)顶部并连接有升降连接杆(8)，所述升降连接杆(8)的两端均向进水口(3)方向凸伸并与升降杆(6)连接，所述升降电动推杆(7)用于驱动升降连接杆(8)和升降杆(6)上升或下降，
所述废水处理罐体(1)未安装升降电动推杆(7)的两个外壁上分别安装有支撑座(9)和收集盒(10)，所述支撑座(9)顶部安装有平移电动推杆(11)，所述平移电动推杆(11)的活动端朝向收集盒(10)方向并连接有除泥板(12)，与所述除泥板(12)正对的废水处理罐体(1)的外壁上开设有供除泥板(12)进入的除泥口，与所述除泥口位于正对位置的废水处理罐体(1)的内壁上开设有集泥口，所述集泥口与收集盒(10)连通，
所述升降电动推杆(7)位于最大行程时，所述粗过滤网(4)位于所述除泥板(12)下方，所述平移电动推杆(11)用于驱动除泥板(12)向集泥口运动，所述除泥板(12)用于清除粗过滤网(4)上方堆积的杂质。
2.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述除泥板(12)朝向粗过滤网(4)的一面设置有刷毛(13)。
3.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述集泥口处设置有挡水板(14)，所述挡水板(14)朝向废水处理罐体(1)顶部的一边与集泥口铰接。
4.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述废水处理罐体(1)的两侧均开设有加药口(15)，所述加药口(15)处设置有阀门。
5.根据权利要求4所述的一种工业废水处理装置，其特征在于，所述废水处理罐体(1)底部安装有搅拌电机(16)，所述搅拌电机(16)的输出轴伸入废水处理罐体(1)内部并连接有搅拌轴(17)，所述搅拌轴(17)上对称设置有搅拌桨(18)。
6.根据权利要求4所述的一种工业废水处理装置，其特征在于，所述加药口(15)位于细过滤网(5)下方。
说明书
一种工业废水处理装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种工业废水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生得污染物。随着科技的进步，工业的快速进步，随之带来的是工业废水排放量的急剧增加，如果不对工业废水进行处理就直接排放，会对环境造成巨大的污染。因此，工业废水的处理极为重要。
目前，公开号为CN207792884U的中国专利公开了一种工业污水净化过滤装置，包括罐体、用于支承罐体的支架和控制系统，其特征在于，所述的支架的顶部设置有顶梁，所述罐体内的中部处固定设置有分隔板，所述分隔板使所述罐体从上到下分成净化室和过滤室，首先使工业污水流入净化室，pH传感器检测污水的酸碱度，并且把信号传递给控制系统，控制系统打开第一阀门，使相应的化学试剂加入净化室，使化学试剂和工业污水充分的反应，当反应进行完全的时候，pH传感器把信号再次传递给控制系统，控制系统使第一阀门关闭，且使第二阀门打开，使经过化学净化后的工业污水通过第三管道自动的流入过滤室，通过过滤组件滤除污水中的固体杂质。
该专利虽然能够中和工业污水的酸碱性，避免工业污水对环境的污染，但是过滤组件滤除的固体杂质不容易清理，需要人工频繁进行清理，所需时间长，如果不清理又会影响污水的处理，净化效率较低。
实用新型内容
本实用新型的目的是提供一种工业废水处理装置，其具有自动清除滤除的大颗粒固体杂质，省时省力，净化效率高的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种工业废水处理装置，包括废水处理罐体和支架，所述废水处理罐体的顶壁的中部开设有进水口，所述废水处理罐体的内部由上至下依次安装有粗过滤网和细过滤网，所述粗过滤网滑动连接在废水处理罐体内且可沿着废水处理罐体的内壁上下移动，所述粗过滤网的四个角上均连接有升降杆，所述升降杆沿废水处理罐体的高度方向设置且从废水处理罐体的顶部穿出，所述废水处理罐体相正对的两个外壁上均连接有升降电动推杆，所述升降电动推杆的活动端朝向废水处理罐体顶部并连接有升降连接杆，所述升降连接杆的两端均向进水口方向凸伸并与升降杆连接，所述升降电动推杆用于驱动升降连接杆和升降杆上升或下降。
所述废水处理罐体未安装升降电动推杆的两个外壁上分别安装有支撑座和收集盒，所述支撑座顶部安装有平移电动推杆，所述平移电动推杆的活动端朝向收集盒方向并连接有除泥板，与所述除泥板正对的废水处理罐体的外壁上开设有供除泥板进入的除泥口，与所述除泥口位于正对位置的废水处理罐体的内壁上开设有集泥口，所述集泥口与收集盒连通。
所述升降电动推杆位于最大行程时，所述粗过滤网位于所述除泥板下方，所述平移电动推杆用于驱动除泥板向集泥口运动，所述除泥板用于清除粗过滤网上方堆积的杂质。
通过采用上述技术方案，升降电动推杆带动粗过滤网上升至废水处理罐体顶部远离废水，平移电动推杆驱动除泥板向集泥口运动，除泥板在运动过程中对粗过滤网上方滤除的固体杂质进行清理并将其推入收集盒内进行收集，自动清除滤除的大颗粒固体杂质，省时省力，提高了净化效率。
进一步设置：所述除泥板朝向粗过滤网的一面设置有刷毛。
通过采用上述技术方案，刷毛的设置使除泥板对固体杂质的清理更加干净彻底。
进一步设置：所述集泥口处设置有挡水板，所述挡水板朝向废水处理罐体顶部的一边与集泥口铰接。
通过采用上述技术方案，挡水板的设置在平时废水处理过程中阻拦废水进入收集盒内。
进一步设置：所述废水处理罐体的两侧均开设有加药口，所述加药口处设置有阀门。
通过采用上述技术方案，两侧均设置有加药口，可从两侧同时进行加药，使药剂与废水的混合更加快速，提高效率。
进一步设置：所述废水处理罐体底部安装有搅拌电机，所述搅拌电机的输出轴伸入废水处理罐体内部并连接有搅拌轴，所述搅拌轴上对称设置有搅拌桨。
通过采用上述技术方案，搅拌电机、搅拌轴和搅拌桨的设置使药剂与废水的混合更加均匀充分，提高效率。
进一步设置：所述加药口位于细过滤网下方。
通过采用上述技术方案，将加药口设置在细过滤网的下方，使药剂可直接添加至废水中，而不会喷洒在滤处的固体杂质上，造成浪费，节约了成本。
综上所述，本实用新型具有以下有益效果：自动清除滤除的大颗粒固体杂质，省时省力，净化效率高，节约成本。
发明人 （詹侯成）
