申请日 20190809
公开（公告）日 20210129
IPC分类号 C02F9/14; C02F1/32
摘要
本实用新型公开了一种市政生活废水处理装置，包括本实用新型中，通过多个导流管4和抽水泵使污水流进沉淀池中，经过沉淀池上端设置的卡扣和挂钩将滤网固定连接，有效的减少了大部分污泥流入污水中，方便了大部分污泥的清理，在滤网的表面又加装了PP滤纸，可以过滤特定粒径的颗粒物，解决了一些小颗粒无法过滤掉的问题，同时也解决了污泥清理不彻底的问题。本实用新型中，一种市政生活废水处理装置，包括消毒箱和垃圾池，所述垃圾池一侧表面开设有污水进管，所述垃圾池内部位于污水进管的对立面设置有格栅井，所述垃圾池表面上端设置有抽水泵，且抽水泵一侧固定连接有分叉式导流管。
权利要求书

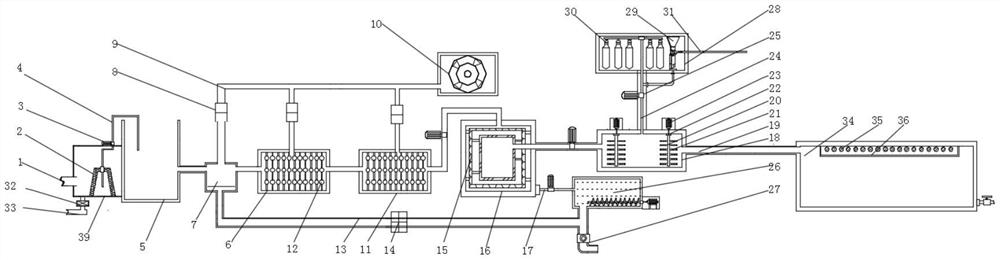

1.一种市政生活废水处理装置，包括消毒箱(28)、垃圾池(39)、沉淀池(16)和厌氧池(7)，其特征在于，所述垃圾池(39)一侧表面开设有污水进管(1)，所述垃圾池(39)内部位于污水进管(1)的对立面设置有格栅井(2)，所述垃圾池(39)表面上端设置有抽水泵(3)，且抽水泵(3)一侧固定连接有分叉式导流管(4)，所述导流管(4)经过垃圾池(39)内部贯穿延伸至格栅井(2)中，所述垃圾池(39)底端下方焊接有垃圾管(33)，且垃圾管(33)表面贯穿安装有旋转泵(32)。
2.根据权利要求1所述的一种市政生活废水处理装置，其特征在于，所述沉淀池(16)表面位于垂直线中心处设置有滤网(15)，且滤网(15)四周固定连接有卡扣(37)和挂钩(38)，所述滤网(15)的表面设置有PP滤纸。
3.根据权利要求1所述的一种市政生活废水处理装置，其特征在于，所述消毒箱(28)内部垂直中心位置设置有消毒管(24)，且消毒管(24)表面位于消毒箱(28)底部中心处贯穿安装有消毒泵(25)，所述消毒管(24)贯穿延伸至消毒池(18)内部，所述消毒池(18)表面上端位于消毒管(24)两侧安装有电机(23)，且电机(23)连接通过消毒池(18)内部上端设置的旋转轴(22)，且旋转轴(22)表面焊接有旋转杆(20)，所述旋转杆(20)两侧设置有多孔式旋转桨叶(21)，所述消毒池(18)右端位于水平线中心处一侧开设有消毒水管(19)，且消毒水管(19)一端连接有第二消毒池(34)，所述第二消毒池(34)内部上端中心处安装有防护罩(36)，且防护罩(36)内部设置有紫外线装置，所述第二消毒池(34)外部一侧下端设置有出水管和门阀，所述消毒箱(28)内部共设有五个消毒瓶(30)和一个消毒剂(29)，所述消毒剂(29)共有两个交叉管(31)，且一个交叉管(31)与消毒管连接，另一个交叉管(31)与外部连接。
4.根据权利要求1所述的一种市政生活废水处理装置，其特征在于，所述厌氧池(7)外部底端设置有污泥管(13)，且污泥管(13)表面贯穿安装有抽泥泵(14)，所述污泥管(13)与污泥池(26)底部左下端开设的污泥管(13)连接，所述污泥管(13)交叉口下端贯穿安装有浑水泵(27)，所述污泥池(26)外部一侧底端设置有电机(23)，且电机(23)一头连接有螺旋推动杆。
5.根据权利要求1所述的一种市政生活废水处理装置，其特征在于，所述厌氧池(7)的一侧通过导流管(4)贯穿至调节池中(5)，且调节池内穿插有导流管(4)，所述厌氧池(7)的另一侧通过导流管(4)连接有第一曝气池(6)，且第一曝气池(6)内部设置有曝气管(12)，所述第一曝气池(6)通过导流管(4)连接第二曝气池(11)。
6.根据权利要求1所述的一种市政生活废水处理装置，其特征在于，所述厌氧池(7)内部上端和第一曝气池(6)内部上端以及第二曝气池(11)的内部上端连接有管道(9)，且管道(9)贯穿至曝气机中，所述管道(9)的中心水平线处设置有阀门(8)。
说明书
一种市政生活废水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种市政生活废水处理装置。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒、胶状和凝胶状扩散物、纯溶液。
在现有的技术中，绝大多数生活废水处理装置都无法能有效的解决污水消毒和过滤垃圾及污泥，造成了需要多次污水消毒和过滤污泥的问题，不仅耽误了时间，也耽误了污水的处理。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种市政生活废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种市政生活废水处理装置，包括消毒箱和垃圾池，所述垃圾池一侧表面开设有污水进管，所述垃圾池内部位于污水进管的对立面设置有格栅井，所述垃圾池表面上端设置有抽水泵，且抽水泵一侧固定连接有分叉式导流管，所述导流管经过垃圾池内部贯穿延伸至格栅井中，所述垃圾池底端下方焊接有垃圾管，且垃圾管表面贯穿安装有旋转泵。
优选的，所述所述沉淀池表面位于垂直线中心处设置有滤网，且滤网四周固定连接有卡扣和挂钩，滤网的表面设置有PP滤纸。
优选的，所述消毒箱内部垂直中心位置设置有消毒管，且消毒管表面位于消毒箱底部中心处贯穿安装有消毒泵，所述消毒管贯穿延伸至消毒池内部，所述消毒池表面上端位于消毒管两侧安装有电机，且电机连接通过消毒池内部上端设置的旋转轴，且旋转轴表面焊接有旋转杆，所述旋转杆两侧设置有多孔式旋转桨叶，所述消毒池右端位于水平线中心处一侧开设有消毒水管，且消毒水管一端连接有第二消毒池，所述第二消毒池内部上端中心处安装有防护罩，且防护罩内部设置有紫外线装置，所述第二消毒池外部一侧下端设置有出水管和门阀，所述消毒箱内部共设有五个消毒瓶和一个消毒剂，所述消毒剂共有两个交叉管，且一个交叉管与消毒管连接，另一个交叉管与外部连接。
优选的，所述厌氧池外部底端设置有污泥管，且污泥管表面贯穿安装有抽泥泵，所述污泥管与污泥池底部左下端开设的污泥管连接，所述污泥管交叉口下端贯穿安装有浑水泵，所述污泥池外部一侧底端设置有电机，且电机的一头连接有螺旋推动杆。
优选的，所述厌氧池的一侧通过导流管贯穿至调节池中，且调节池内穿插有导流管，所述厌氧池的另一侧通过导流管连接有第一曝气池，且第一曝气池内部设置有曝气管，所述第一曝气池通过导流管连接第二曝气池。
优选的，所述厌氧池内部上端和第一曝气池内部上端以及第二曝气池的内部上端连接有管道，且管道贯穿至曝气机中，所述管道的中心水平线处设置有阀门。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，通过多个导流管4和抽水泵使污水流进沉淀池中，经过沉淀池上端设置的卡扣和挂钩将滤网固定连接，有效的减少了大部分污泥流入污水中，方便了大部分污泥的清理，在滤网的表面又加装了PP滤纸，可以过滤特定粒径的颗粒物，解决了一些小颗粒无法过滤掉的问题，同时也解决了污泥清理不彻底的问题。
2、本实用新型中，经过消毒箱将所有消毒瓶连接到消毒管中，通过消毒管表面贯穿的消毒泵使消毒水源源不断的流向消毒池内，同时在消毒内又加设了可从外部抽取的消毒剂，同时消毒剂也通过消毒管连接，在使用完消毒瓶后，可从消毒剂中抽取消毒水，解决了消毒水使用完需要重新放入或倒入的问题，从而节约了时间，通过消毒池外部上端位于消毒管两侧设置的电机连接有旋转杆和旋转桨叶，使在进行污水消毒时可以快速的产生气泡，以达到通过搅拌的方式将污水快速消毒的效果，同时在消毒池的一侧设置有消毒水管，通过消毒水管将消毒过的污水引入第二消毒池中进行二次消毒，有效的解决了污水消毒不彻底的问题，同时在第二消毒池内部上端设置了防护罩，通过防护罩内部的紫外线进行对污水中的细菌有效清理，解决了污水无法进行杀菌的问题，或者是污水杀菌太繁琐的问题。
发明人 （周歆;汤桂腾;周永信;覃晖;刘玉莎;陈紫燕;吴依玲;）
