申请日 20200402
公开（公告）日 20210129
IPC分类号 B01D29/05; B01D29/96; B01D29/52
摘要
本实用新型属于钢铁生产废水处理技术领域，尤其是一种钢铁生产废水处理装置，包括过滤箱，所述过滤箱的一侧固定安装有进水管，进水管的一端延伸至过滤箱内，进水管的另一端延伸至过滤箱外，过滤箱内设置有废水过滤机构，所述废水过滤机构包括开设在过滤箱两侧内壁上的滑道，滑道位于进水管的下方，过滤箱一侧开设有通孔，且滑道与通孔相连通，两个滑道内滑动安装有两个第一固定杆和两个第二固定杆，两个第一固定杆上固定安装有同一个第一固定架，第一固定架上固定安装有第一纱网，且第一纱网与进水管相适配。本实用新型在过滤箱中放入了两个纱网，可以随时清理，而不用担心清理的时候会有异物流走，保证了完全过滤。
权利要求书

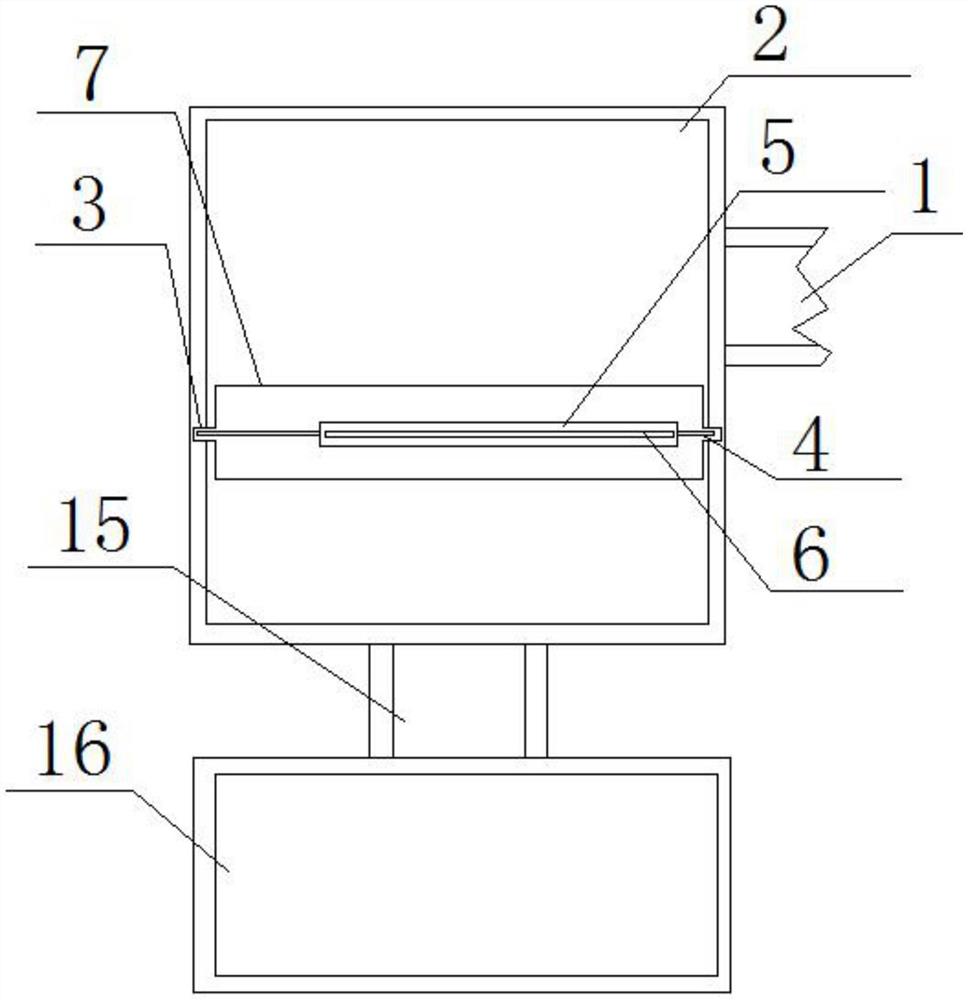

1.一种钢铁生产废水处理装置，包括过滤箱(2)，其特征在于，所述过滤箱(2)的一侧固定安装有进水管(1)，进水管(1)的一端延伸至过滤箱(2)内，进水管(1)的另一端延伸至过滤箱(2)外，过滤箱(2)内设置有废水过滤机构，所述废水过滤机构包括开设在过滤箱(2)两侧内壁上的滑道(3)，滑道(3)位于进水管(1)的下方，过滤箱(2)一侧开设有通孔(7)，且滑道(3)与通孔(7)相连通，两个滑道(3)内滑动安装有两个第一固定杆(4)和两个第二固定杆(8)，两个第一固定杆(4)上固定安装有同一个第一固定架(5)，第一固定架(5)上固定安装有第一纱网(6)，且第一纱网(6)与进水管(1)相适配，两个第二固定杆(8)上固定安装有同一个第二固定架(9)，第二固定架(9)上固定安装有第二纱网(10)，所述第一固定架(5)和第二固定架(9)相互靠近的一侧分别固定安装有第一连接杆(11)和第二连接杆(12)的一端，第一连接杆(11)和第二连接杆(12)的另一端转动连接有同一个转钮(13)，第一固定架(5)远离第二固定架(9)的一侧固定安装有拉手(14)，拉手(14)的一端延伸至过滤箱(2)外。
2.根据权利要求1所述的一种钢铁生产废水处理装置，其特征在于，所述过滤箱(2)的底部固定安装有出水管(15)，出水管(15)的顶部延伸至过滤箱(2)内且与过滤箱(2)底部内壁齐平，出水管(15)的底部固定连接有收集箱(16)。
说明书
一种钢铁生产废水处理装置
技术领域
本实用新型涉及钢铁生产废水处理技术领域，尤其涉及一种钢铁生产废水处理装置。
背景技术
钢铁常称为黑色金属，有生(铸)铁，熟铁和钢之分。由于生产工艺的不同，废水来源和性质也有所不同，从来源上分，有炼铁车间废水，炼钢车间废水和轧钢车间废水。从使用角度来分，主要有间接冷却废水和洗涤废水两大类。钢铁废水治理是以提高水资源的再利用为中心，采取一系列的节水和治水措施。钢铁废水污染源中的治理重点是所谓“三水”，即焦化含酚废水、高炉煤气洗涤水和顶吹转炉洗涤水。
钢铁生产废水中包含了许多铁屑之类的异物，若不及时过滤，在后续的一系列处理中可能会损伤仪器，造成不必要的损失。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种钢铁生产废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种钢铁生产废水处理装置，包括过滤箱，所述过滤箱的一侧固定安装有进水管，进水管的一端延伸至过滤箱内，进水管的另一端延伸至过滤箱外，过滤箱内设置有废水过滤机构。
优选的，所述废水过滤机构包括开设在过滤箱两侧内壁上的滑道，滑道位于进水管的下方，过滤箱一侧开设有通孔，且滑道与通孔相连通。
优选的，两个滑道内滑动安装有两个第一固定杆和两个第二固定杆，两个第一固定杆上固定安装有同一个第一固定架，第一固定架上固定安装有第一纱网，且第一纱网与进水管相适配，两个第二固定杆上固定安装有同一个第二固定架，第二固定架上固定安装有第二纱网。
优选的，所述第一固定架和第二固定架相互靠近的一侧分别固定安装有第一连接杆和第二连接杆的一端，第一连接杆和第二连接杆的另一端转动连接有同一个转钮，第一固定架远离第二固定架的一侧固定安装有拉手，拉手的一端延伸至过滤箱外。
优选的，所述过滤箱的底部固定安装有出水管，出水管的顶部延伸至过滤箱内且与过滤箱底部内壁齐平，出水管的底部固定连接有收集箱。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，使用一种钢铁生产废水处理装置时，钢铁生产的废水从进水管，进入到过滤箱，废水穿过第一纱网，最后从出水管流入到收集箱中，每个一段时间用拉手将第一固定架和第二固定架拉出，转动第一固定架和第二固定架的转钮，将第一纱网上的异物倒出，然后在通过滑道将第一固定架和第二固定架推进去。
本实用新型在过滤箱中放入了两个纱网，可以随时清理，而不用担心清理的时候会有异物流走，保证了完全过滤。
发明人 （安飞;张爱萍;）
