申请日 20180621
公开（公告）日 20210129
IPC分类号 C02F9/08
摘要
本发明涉及医疗污水处理技术领域，具体的说是一种诊所医疗废水简易处理方法，首先，将污水及其他固体杂物通入消毒装置进行杀菌、消毒；接着，对完成消毒的污水及固体杂物进行过滤，将固体杂物分离出来；然后，对分离出来固体杂物进行粉碎、掩埋；之后，对分离出来的污水进行取样，检测不合格则再次通入消毒装置进行消毒；最后，将合格的污水排入市政管网。本发明能够有效杀灭医院污水内部的细菌、实现污水的净化。
权利要求书
1.一种诊所医疗废水简易处理方法，其特征在于：该方法包括如下步骤：
步骤一：将污水及其他固体杂物通入消毒装置中的搅拌箱进行杀菌、消毒；
步骤二：对步骤一中完成消毒的污水及固体杂物进行过滤，将固体杂物分离出来；
步骤三：对步骤二中分离出来固体杂物进行粉碎、掩埋；对步骤二中分离出来的污水进行取样，检测不合格则再次通入消毒装置中的第一消毒机构进行消毒；
步骤四：步骤三完成后，通过第一消毒机构上的排水管将合格的污水排入市政管网；

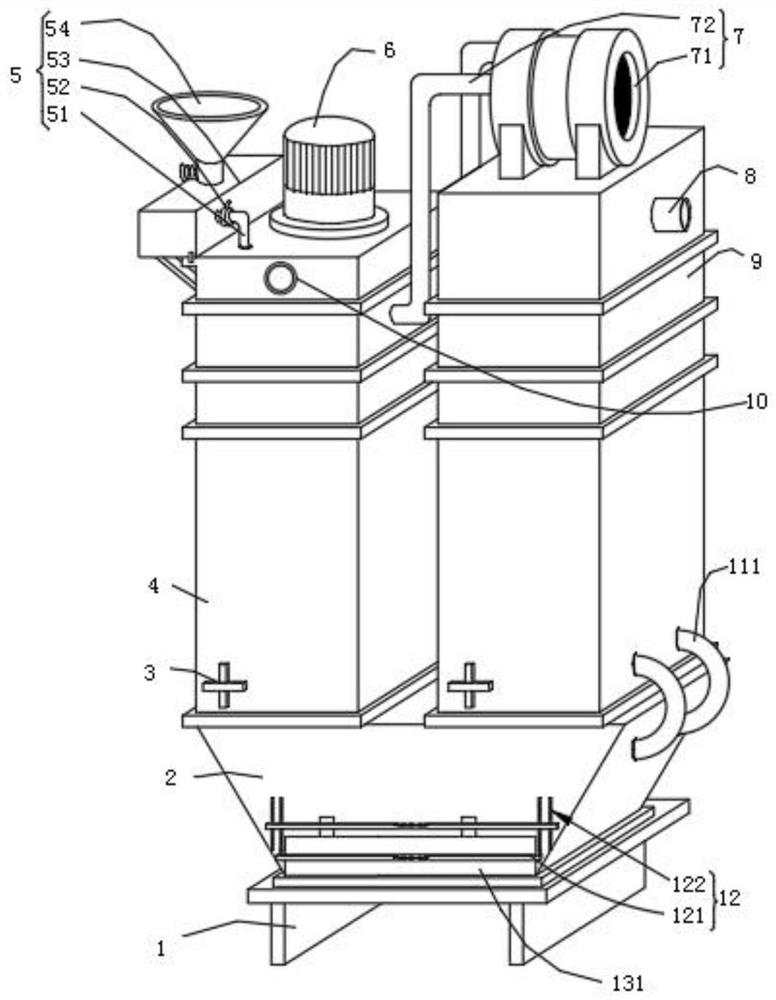

其中，所述消毒装置包括支撑座(1)、沉淀机构(2)、限位机构(3)、搅拌箱(4)、第二消毒机构(5)、搅拌机构(6)、鼓风机构(7)、排水管(8)、第一消毒机构(9)、进水管(10)、吸取机构(11)、固定机构(12)和封闭机构(13)；所述支撑座(1)的顶面固定连接所述沉淀机构(2)，所述沉淀机构(2)的顶面对称安装所述搅拌箱(4)和所述第一消毒机构(9)；所述搅拌箱(4)的内部安装所述搅拌机构(6)，且所述搅拌箱(4)的顶端侧壁安装所述进水管(10)；所述搅拌箱(4)的顶面边缘处安装所述第二消毒机构(5)，所述第一消毒机构(9)的顶面安装所述鼓风机构(7)，所述鼓风机构(7)连通所述搅拌箱(4)；所述第一消毒机构(9)的顶端侧壁安装所述排水管(8)，且所述第一消毒机构(9)的内部安装所述吸取机构(11)，所述吸取机构(11)连通所述沉淀机构(2)；所述封闭机构(13)分别与所述限位机构(3)和所述固定机构(12)连接，所述固定机构(12)滑动连接所述沉淀机构(2)的底端，所述限位机构(3)分别转动连接所述搅拌箱(4)和所述第一消毒机构(9)的底端；所述沉淀机构(2)包括进水口(21)、多个挡板(22)、多个活性炭层(23)、多个固定块(24)和沉淀箱(25)，所述搅拌箱(4)的底面安装所述沉淀箱(25)，所述沉淀箱(25)的顶面对称设有所述进水口(21)，所述沉淀箱(25)的内部安装多个所述挡板(22)，所述挡板(22)之间安装所述活性炭层(23)，所述活性炭层(23)卡合位于所述沉淀箱(25)内部底面的所述固定块(24)；所述第一消毒机构(9)包括固定箱(91)、紫外线灯(92)、固定杆(93)和固定套(94)，所述沉淀箱(25)的顶面安装所述固定箱(91)，所述固定箱(91)的内部等距安装所述固定杆(93)，所述固定杆(93)的一端安装所述固定套(94)，所述固定套(94)的内部安装螺旋形的所述紫外线灯(92)；所述封闭机构(13)包括两块第一封闭板(131)、第二转轴(132)和第二封闭板(133)，所述搅拌箱(4)和所述固定箱(91)的内部底面分别转动连接所述第二封闭板(133)，所述第二封闭板(133)的内部安装所述第二转轴(132)，且所述第二封闭板(133)抵触所述进水口(21)；所述沉淀箱(25)的侧壁转动连接所述第一封闭板(131)；所述限位机构(3)包括连接板(31)、限位杆(32)、限位槽(33)和限位块(34)，所述第二转轴(132)的侧壁对称设有所述限位槽(33)，所述限位杆(32)的一端伸入所述第二转轴(132)的内部，所述限位杆(32)的侧壁对称安装所述限位块(34)，所述限位块(34)滑动连接所述限位槽(33)；所述限位杆(32)的一端固定连接呈十字形的所述连接板(31)，两个所述连接板(31)分别卡合所述搅拌箱(4)和所述固定箱(91)；所述固定机构(12)包括固定板(121)和固定槽(122)，所述沉淀箱(25)的侧壁对称设有所述固定槽(122)，所述固定槽(122)的内部滑动连接所述固定板(121)，所述固定板(121)卡合所述第一封闭板(131)。
2.根据权利要求1所述的一种诊所医疗废水简易处理方法，其特征在于：所述搅拌机构(6)包括搅拌棒(61)、第一转轴(62)和电机(63)，所述搅拌箱(4)的顶面安装所述电机(63)，所述电机(63)转动连接所述第一转轴(62)，所述第一转轴(62)的侧壁安装等距分布的所述搅拌棒(61)。
3.根据权利要求2所述的一种诊所医疗废水简易处理方法，其特征在于：所述第二消毒机构(5)包括进料管(51)、阀门(52)、消毒箱(53)和进料漏斗(54)，所述搅拌箱(4)的顶面边缘处安装所述消毒箱(53)，所述消毒箱(53)的顶面安装所述进料漏斗(54)；所述消毒箱(53)的侧壁安装所述进料管(51)，所述进料管(51)的侧壁安装所述阀门(52)，且所述进料管(51)的一端伸入所述消毒箱(53)的内部。
4.根据权利要求1所述的一种诊所医疗废水简易处理方法，其特征在于：所述吸取机构(11)包括抽水管(111)和水泵(112)，所述固定箱(91)的内部底面安装所述水泵(112)，所述抽水管(111)的一端连通所述沉淀箱(25)的内部，且所述抽水管(111)的另一端连通所述水泵(112)。
5.根据权利要求1所述的一种诊所医疗废水简易处理方法，其特征在于：所述鼓风机构(7)包括风机(71)和进气管(72)，所述固定箱(91)的顶面安装所述风机(71)，所述进气管(72)的一端连接所述风机(71)，且所述进气管(72)的另一端连通所述搅拌箱(4)。
说明书
一种诊所医疗废水简易处理方法
技术领域
本发明涉及医疗污水处理技术领域，具体的说是一种诊所医疗废水简易处理方法。
背景技术
医疗污水是指医疗机构向自然环境或城市管道排放的污水。医疗污水中所含的主要污染物为：病原体、有机物、漂浮及悬浮物、放射性污染物等，未经处理的原污水中含菌总量达10^8个/mL以上。
在医疗污水的内部含有大量的灰尘，灰尘过小不易清理；且医疗污水的内部含有大量的细菌，在处理医疗污水时，大部分手动的向医疗污水中加入消毒液，既增大劳动强度，不能有效杀灭细菌，且工作效率低，且小的医疗诊所由于设备落后，对污水处理的效果往往不佳，鉴于此，本发明提供了一种诊所医疗废水简易处理方法能够有效杀灭医院污水内部的细菌、实现污水的净化。
发明内容
针对现有技术中的问题，本发明提供了一种诊所医疗废水简易处理方法，该方法采用的消毒装置中沉淀机构的上方安装搅拌机构，搅拌机构将医院污水搅拌后，使灰尘结合进入沉淀机构进行沉淀，医院污水在沉淀机构的内部曲折运动，使灰尘快速的沉淀在沉淀机构的底端。搅拌机构的一侧安装第二消毒机构，第二消毒机构向医院污水的内部加入适量的消毒液，搅拌机构将医院污水和消毒液均匀的混合在一起，有效杀灭医院污水内部的细菌。沉淀机构的顶面安装第一消毒机构，第一消毒机构通过吸取机构连接沉淀机构，吸取机构将沉淀后的污水抽进第一消毒机构的内部再次进行消毒，有效净化污水。
本发明解决其技术问题所采用的技术方案是：一种诊所医疗废水简易处理方法，该方法包括如下步骤：
步骤一：将污水及其他固体杂物通入消毒装置中的搅拌箱进行杀菌、消毒；
步骤二：对步骤一中完成消毒的污水及固体杂物进行过滤，将固体杂物分离出来；
步骤三：对步骤二中分离出来固体杂物进行粉碎、掩埋；对步骤二中分离出来的污水进行取样，检测不合格则再次通入消毒装置中的第一消毒机构进行消毒；
步骤四：步骤三完成后，通过第一消毒机构上的排水管将合格的污水排入市政管网；
其中，所述消毒装置包括支撑座、沉淀机构、限位机构、搅拌箱、第二消毒机构、搅拌机构、鼓风机构、排水管、第一消毒机构、进水管、吸取机构、固定机构和封闭机构；所述支撑座的顶面固定连接所述沉淀机构，所述沉淀机构的顶面对称安装所述搅拌箱和所述第一消毒机构；所述搅拌箱的内部安装所述搅拌机构，且所述搅拌箱的顶端侧壁安装所述进水管；所述搅拌箱的顶面边缘处安装所述第二消毒机构，所述第一消毒机构的顶面安装所述鼓风机构，所述鼓风机构连通所述搅拌箱；所述第一消毒机构的顶端侧壁安装所述排水管，且所述第一消毒机构的内部安装所述吸取机构，所述吸取机构连通所述沉淀机构；所述封闭机构分别与所述限位机构和所述固定机构连接，所述固定机构滑动连接所述沉淀机构的底端，所述限位机构分别转动连接所述搅拌箱和所述第一消毒机构的底端。
具体的，所述沉淀机构包括进水口、多个挡板、多个活性炭层、多个固定块和沉淀箱，所述搅拌箱的底面安装所述沉淀箱，所述沉淀箱的顶面对称设有所述进水口，所述沉淀箱的内部安装多个所述挡板，所述挡板之间安装所述活性炭层，所述活性炭层卡合位于所述沉淀箱内部底面的所述固定块，为了方便医疗污水在所述挡板之间弯折运动，使污水与所述活性炭层接触，除去污水中的灰尘，使灰尘落入所述沉淀箱的内部。
具体的，所述搅拌机构包括搅拌棒、第一转轴和电机，所述搅拌箱的顶面安装所述电机，所述电机转动连接所述第一转轴，所述第一转轴的侧壁安装等距分布的所述搅拌棒，为了方便所述搅拌棒将所述搅拌箱的内部污水进行搅拌。
具体的，所述第二消毒机构包括进料管、阀门、消毒箱和进料漏斗，所述搅拌箱的顶面边缘处安装所述消毒箱，所述消毒箱的顶面安装所述进料漏斗；所述消毒箱的侧壁安装所述进料管，所述进料管的侧壁安装所述阀门，且所述进料管的一端伸入所述消毒箱的内部吗，为了使所述消毒箱内部的消毒液通过所述进料管均匀进入所述搅拌箱的内部，使消毒液与污水搅拌均匀，除去污水中的细菌。
具体的，所述第一消毒机构包括固定箱、紫外线灯、固定杆和固定套，所述沉淀箱的顶面安装所述固定箱，所述固定箱的内部等距安装所述固定杆，所述固定杆的一端安装所述固定套，所述固定套的内部安装螺旋形的所述紫外线灯，为了方便所述紫外线灯与所述固定箱内部的污水充分接触，杀灭污水中细菌。
具体的，所述吸取机构包括抽水管和水泵，所述固定箱的内部底面安装所述水泵，所述抽水管的一端连通所述沉淀箱的内部，且所述抽水管的另一端连通所述水泵，为了方便所述水泵将所述沉淀箱内部的污水抽进所述固定箱的内部。
具体的，所述封闭机构包括两块第一封闭板、第二转轴和第二封闭板，所述搅拌箱和所述固定箱的内部底面分别转动连接所述第二封闭板，所述第二封闭板的内部安装所述第二转轴，且所述第二封闭板抵触所述进水口；所述沉淀箱的侧壁转动连接所述第一封闭板，为了方便打开所述第二封闭板，使所述所述搅拌箱和所述固定箱的内部的灰尘滑入所述沉淀箱的内部，且为了方便打开所述第二封闭板，清理所述沉淀箱内部的灰尘。
具体的，所述限位机构包括连接板、限位杆、限位槽和限位块，所述第二转轴的侧壁对称设有所述限位槽，所述限位杆的一端伸入所述第二转轴的内部，所述限位杆的侧壁对称安装所述限位块，所述限位块滑动连接所述限位槽；所述限位杆的一端固定连接呈十字形的所述连接板，两个所述连接板分别卡合所述搅拌箱和所述固定箱，为了方便所述连接板转动带动第二转轴转动，带动所述第二封闭板转动。
具体的，所述固定机构包括固定板和固定槽，所述沉淀箱的侧壁对称设有所述固定槽，所述固定槽的内部滑动连接所述固定板，所述固定板卡合所述第一封闭板，为了方便所述固定板固定所述第一封闭板。
具体的，所述鼓风机构包括风机和进气管，所述固定箱的顶面安装所述风机，所述进气管的一端连接所述风机，且所述进气管的另一端连通所述搅拌箱，为了方便向将所述风机产生的风力通过所述进气管吹进所述搅拌箱的内部。
本发明的有益效果：
(1)本发明的一种诊所医疗废水简易处理方法，该方法中沉淀机构的上方安装搅拌机构，搅拌机构将医院污水搅拌后，使灰尘结合进入沉淀机构进行沉淀，医院污水在沉淀机构的内部曲折运动，使灰尘快速的沉淀在沉淀机构的底端。
(2)本发明的一种诊所医疗废水简易处理方法，该方法中搅拌机构的一侧安装第二消毒机构，第二消毒机构向医院污水的内部加入适量的消毒液，搅拌机构将医院污水和消毒液均匀的混合在一起，有效杀灭医院污水内部的细菌。
(3)本发明的一种诊所医疗废水简易处理方法，该方法中沉淀机构的顶面安装第一消毒机构，第一消毒机构通过吸取机构连接沉淀机构，吸取机构将沉淀后的污水抽进第一消毒机构的内部再次进行消毒，有效净化污水。
发明人 （冯丹）
