申请日 20200616
公开（公告）日 20210129
IPC分类号 C02F9/10
摘要
本发明公开了一种生物医疗废水处理净化装置，包括电热净化箱，所述电热净化箱一端顶部连接有蒸汽回收管，所述蒸汽回收管另一端连接有冷凝收集罐，所述冷凝收集罐一侧连接有箱式制冷机组，且所述电热净化箱靠近所述蒸汽回收管一端的侧壁上安装有电加热装置，该电加热装置贯穿所述电热净化箱壳体并延伸至内部连接有U型翅片加热管，所述U型翅片加热管上端安装有过滤网板，所述电热净化箱底部设有单向弧形底板，所述单向弧形底板远离所述电加热装置一端开设有排污口，所述排污口内活动嵌入有翻盖门阀，该翻盖门阀通过液压伸缩杆进行旋转闭合。本发明有效的提高了医疗污水处理时的去污除菌效果，减少人们受到低质量再生水资源带来的伤害。
权利要求书

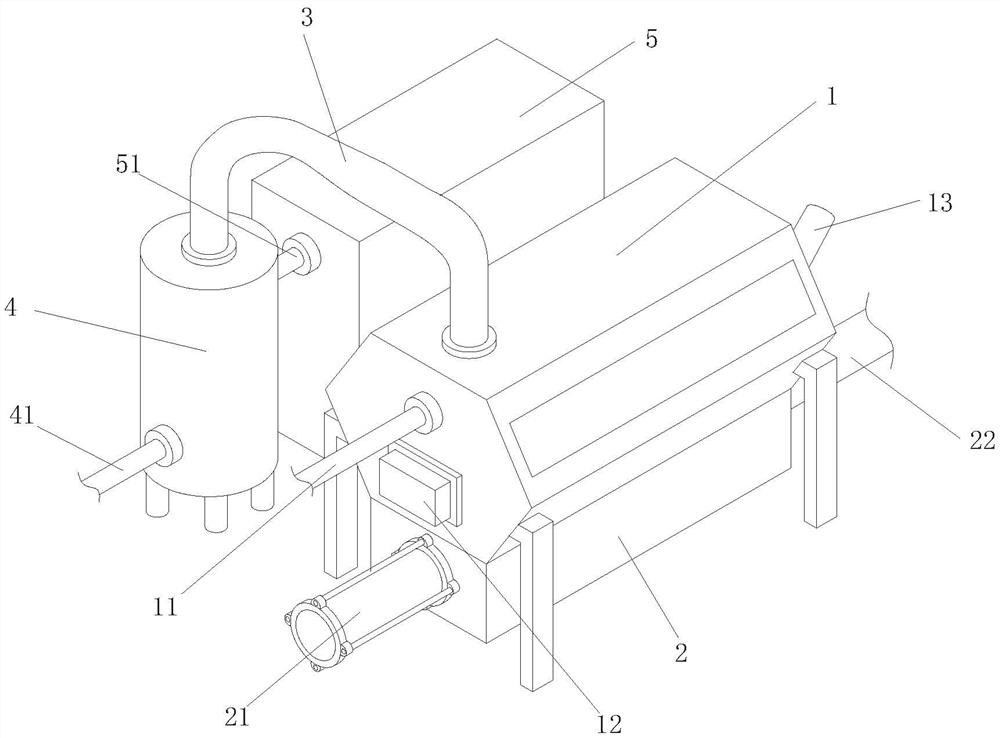

1.一种生物医疗废水处理净化装置，包括电热净化箱(1)，其特征在于，所述电热净化箱(1)一端顶部连接有蒸汽回收管(3)，所述蒸汽回收管(3)另一端连接有冷凝收集罐(4)，所述冷凝收集罐(4)一侧设有箱式制冷机组(5)，所述箱式制冷机组(5)与所述冷凝收集罐(4)侧壁连接有冷气管(51)，且所述电热净化箱(1)靠近所述蒸汽回收管(3)一端的侧壁上安装有电加热装置(12)，该电加热装置(12)贯穿所述电热净化箱(1)壳体并延伸至内部连接有U型翅片加热管(12a)，位于所述U型翅片加热管(12a)上端安装有过滤网板(14)，所述过滤网板(14)四周与所述电热净化箱(1)内壁相连接；
所述电热净化箱(1)底部设有单向弧形底板(15)，所述单向弧形底板(15)远离所述电加热装置(12)一端开设有排污口(15a)，所述排污口(15a)内活动嵌入有翻盖门阀(16)，该翻盖门阀(16)一端与所述电热净化箱(1)内壁呈转动连接，另一端顶部转动连接有液压伸缩杆(13)，所述液压伸缩杆(13)尾端倾斜朝上并贯穿所述电热净化箱(1)壳体，且该贯穿部位镶嵌有环形水封(17)，所述环形水封(17)套设与所述液压伸缩杆(13)的套筒外壁上。
2.根据权利要求1所述的一种生物医疗废水处理净化装置，其特征在于，所述电热净化箱(1)靠近所述电加热装置(12)的一端侧壁上设置有进水管(11)，该进水管(11)贯穿所述电热净化箱(1)壳体并延伸至内部，且管口高度高于所述过滤网板(14)的上表面高度。
3.根据权利要求2所述的一种生物医疗废水处理净化装置，其特征在于，所述电热净化箱(1)底部安装有空压箱(2)，所述空压箱(2)靠近所述进水管(11)一端的侧壁上安装有伸缩缸(21)，该伸缩缸(21)的输出轴贯穿所述空压箱(2)壳体并延伸至内部连接有橡胶塞柱(21a)，所述橡胶塞柱(21a)的外边缘与所述空压箱(2)内壁呈滑动连接，且所述空压箱(2)远离所述伸缩缸(21)的一端侧壁上连接有出水管(22)。
4.根据权利要求3所述的一种生物医疗废水处理净化装置，其特征在于，所述伸缩缸(21)为液压伸缩缸，或气动伸缩缸，或电动伸缩缸。
5.根据权利要求1所述的一种生物医疗废水处理净化装置，其特征在于，所述蒸汽回收管(3)位于所述电热净化箱(1)一端的管口内镶嵌有碳纤维网孔滤塞(31)，所述碳纤维网孔滤塞(31)的塞口边缘通过螺栓与所述电热净化箱(1)内顶部相固定。
6.根据权利要求1所述的一种生物医疗废水处理净化装置，其特征在于，所述冷凝收集罐(4)远离所述箱式制冷机组(5)一侧的外壁下端连接有排水管(41)，且所述排水管(41)管口高于所述冷凝收集罐(4)的内底部平面。
7.根据权利要求6所述的一种生物医疗废水处理净化装置，其特征在于，所述冷凝收集罐(4)内位于罐体中间部位水平设置有活性炭过滤板(42)，所述活性炭过滤板(42)外周边与所述冷凝收集罐(4)内壁相连接，且所述活性炭过滤板(42)下端设有石英砂过滤堆(43)。
说明书
一种生物医疗废水处理净化装置
技术领域
本发明主要涉及医疗废水处理的技术领域，具体为一种生物医疗废水处理净化装置。
背景技术
现有的医疗废水在进行处理时，通常是直接利用运输设备或排放管道将废水送入污水沉淀池内进行静置沉淀，配合添加剂对污水进行去污处理，然后进行循环的利用，该方式不仅耗时较长，并且污水的处理效果差，导致细菌的大量残留，如将处理后的水源作为灌溉用水或者清洁用水后，容易对人体造成慢性伤害，因此，需要研制一种加强污水净化的处理装置，来提高污水的处理效果，减少细菌带来的危害。
发明内容
本发明主要提供了一种生物医疗废水处理净化装置，用以解决上述背景技术中提出的技术问题。
本发明解决上述技术问题采用的技术方案为：
一种生物医疗废水处理净化装置，包括电热净化箱，所述电热净化箱一端顶部连接有蒸汽回收管，所述蒸汽回收管另一端连接有冷凝收集罐，所述冷凝收集罐一侧设有箱式制冷机组，所述箱式制冷机组与所述冷凝收集罐侧壁连接有冷气管，且所述电热净化箱靠近所述蒸汽回收管一端的侧壁上安装有电加热装置，该电加热装置贯穿所述电热净化箱壳体并延伸至内部连接有U型翅片加热管，位于所述U型翅片加热管上端安装有过滤网板，所述过滤网板四周与所述电热净化箱内壁相连接；
所述电热净化箱底部设有单向弧形底板，所述单向弧形底板远离所述电加热装置一端开设有排污口，所述排污口内活动嵌入有翻盖门阀，该翻盖门阀一端与所述电热净化箱内壁呈转动连接，另一端顶部转动连接有液压伸缩杆，所述液压伸缩杆尾端倾斜朝上并贯穿所述电热净化箱壳体，且该贯穿部位镶嵌有环形水封，所述环形水封套设与所述液压伸缩杆的套筒外壁上。
进一步的，所述电热净化箱靠近所述电加热装置的一端侧壁上设置有进水管，该进水管贯穿所述电热净化箱壳体并延伸至内部，且管口高度高于所述过滤网板的上表面高度。
进一步的，所述电热净化箱底部安装有空压箱，所述空压箱靠近所述进水管一端的侧壁上安装有伸缩缸，该伸缩缸的输出轴贯穿所述空压箱壳体并延伸至内部连接有橡胶塞柱，所述橡胶塞柱的外边缘与所述空压箱内壁呈滑动连接，且所述空压箱远离所述伸缩缸的一端侧壁上连接有出水管。
进一步的，所述伸缩缸为液压伸缩缸，或气动伸缩缸，或电动伸缩缸。
进一步的，所述蒸汽回收管位于所述电热净化箱一端的管口内镶嵌有碳纤维网孔滤塞，所述碳纤维网孔滤塞的塞口边缘通过螺栓与所述电热净化箱内顶部相固定。
进一步的，所述冷凝收集罐远离所述箱式制冷机组一侧的外壁下端连接有排水管，且所述排水管管口高于所述冷凝收集罐的内底部平面。
进一步的，所述冷凝收集罐内位于罐体中间部位水平设置有活性炭过滤板，所述活性炭过滤板外周边与所述冷凝收集罐内壁相连接，且所述活性炭过滤板下端设有石英砂过滤堆。
与现有技术相比，本发明的有益效果为：
其一，本发明通过在电热净化箱内设置U型翅片加热管，然后利用电加热装置使得U型翅片加热管对污水进行快速的加热，当污水进入沸腾状态后可对污水产生较好的杀菌效果，并且将产生的水蒸气通过蒸汽回收管送到冷凝收集罐内，在进入冷凝收集罐时受到箱式制冷机组产生的冷气并由冷气管喷出作用到水蒸气内进行混合，使其快速的冷凝形成水滴，较好的减少了污水内的细菌物质，提高了污水处理的效果；
其二，本发明通过在电热净化箱内设置过滤网板，使得水位漫过过滤网板后可将大量的漂浮物截留在过滤网板的上表面，便于人员的定期清理工作；
其三，本发明通过电热净化箱底部的单向弧形底板使得污水内的沉淀物在沉淀累积后，利用液压伸缩杆的伸缩动作来打开或关闭排污口的翻盖门阀，处于打开状态时沉淀物会随着弧度前往排污口处并排出电热净化箱，进一步的减轻了人工清洁的工作强度，同时提高了电热净化箱内的洁净程度。
以下将结合附图与具体的实施例对本发明进行详细的解释说明。
发明人 （聂英）
