申请日 20201102
公开（公告）日 20210129
IPC分类号 C02F9/02
摘要

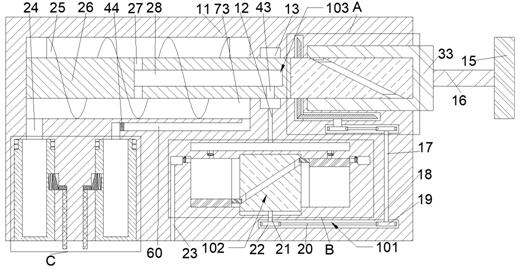

本发明公开的一种便携式防污染废水排放设备，包括基体，所述基体左侧设有开口向左的套筒腔，所述套筒腔内及套筒腔后侧设有净化机构，所述净化机构包括设于所述套筒腔内且与内壁滑动连接的套筒，所述套筒左侧设有开口向左的凸轮腔，所述套筒腔左壁转动连接有凸轮，所述凸轮右端延伸至所述凸轮腔内，所述凸轮腔右端面固定连接有拉杆，本发明通过固液分离装置将野外使用过的污水进行初步的固液分离吗，再通过滤膜将初步净化后的水进行进一步净化，同时本装置还可以将处理完的水收集起来可以在紧急状态下继续使用，同时还将污染废料收集起来可以等待到可丢弃地点再进行丢弃防止对环境的污染。
权利要求书
1.一种便携式防污染废水排放设备，包括基体，其特征在于：所述基体左侧设有开口向左的套筒腔，所述套筒腔内及套筒腔后侧设有净化机构，所述净化机构包括设于所述套筒腔内且与内壁滑动连接的套筒，所述套筒左侧设有开口向左的凸轮腔，所述套筒腔左壁转动连接有凸轮，所述凸轮右端延伸至所述凸轮腔内，所述凸轮腔右端面固定连接有拉杆，所述拉杆右端面固定连接有把手，所述套筒腔左侧设有水腔，所述水腔左侧设有固液分离腔，所述固液分离腔右壁转动连接有分离轴，所述分离轴右端贯穿所述水腔且与所述凸轮左端面固定连接，所述分离轴左端与所述固液分离腔左壁转动连接且外圆面固定连接有分离叶，所述分离轴外圆侧环形阵列设有开口向外的排出孔，所述排出孔远离所述分离轴外圆面一侧连通设有分离轴腔，所述分离轴腔下侧连通设有吸水道，所述吸水道与所述水腔连通，所述净化机构下侧设有传动机构，所述传动机构左侧设有水泵机构，所述固液分离腔左侧下侧连通设有排污孔，所述固液分离腔下侧连通设有位于所述排污孔右侧的净水孔，所述净水孔内壁固定连接有过滤网，所述排污孔与所述净水孔下侧连通设有对称的储罐腔，所述储罐腔内设有能上下滑动的储罐，所述储罐向两个所述储罐腔中间一侧设有开口向两个所述储罐腔中间一侧的卡块腔，所述卡块腔内设有能左右滑动的卡块，所述储罐腔向两个所述储罐腔中间一侧连通设有卡槽，所述卡槽远离所述储罐腔右侧连通设有移动块腔，所述移动块腔内设有能滑动的移动块，所述移动块腔下侧连通设有按钮腔，所述按钮腔内设有能上下滑动的按钮。
2.如权利要求1所述的一种便携式防污染废水排放设备，其特征在于：所述凸轮外圆面设有开口向外的凸轮槽，所述凸轮腔内壁固定连接有凸轮腔块，所述凸轮腔块能在所述凸轮槽内滑动。
3.如权利要求1所述的一种便携式防污染废水排放设备，其特征在于：所述传动机构包括设于所述水腔与所述套筒腔之间的凸轮锥齿轮腔，所述凸轮贯穿所述凸轮锥齿轮腔且外圆面固定连接有凸轮锥齿轮，所述凸轮锥齿轮腔右侧连通设有主动锥齿轮腔，所述主动锥齿轮腔下壁转动连接有主动锥齿轮轴，所述主动锥齿轮轴上端固定连接有与所述凸轮锥齿轮啮合的主动锥齿轮。
4.如权利要求3所述的一种便携式防污染废水排放设备，其特征在于：所述主动锥齿轮腔下侧设有上带轮腔，所述主动锥齿轮轴下端延伸至所述上带轮腔内且固定连接有上主动带轮，所述上带轮腔右侧下壁转动连接有连接轴，所述连接轴上端固定连接有上从动带轮，所述上从动带轮与所述上主动带轮之间绕设有上带轮带，所述上带轮腔下侧设有下带轮腔，所述连接轴下端延伸至所述下带轮腔内且固定连接有下从动带轮，所述下带轮腔左侧上壁转动连接有下凸轮轴，所述下凸轮轴下端固定连接有下主动带轮，所述下主动带轮与所述下从动带轮之间绕设有下带轮带。
5.如权利要求1所述的一种便携式防污染废水排放设备，其特征在于：所述水泵机构包括连通设有所述水腔下侧的连通道，所述连通道下侧连通设有临时水腔，所述临时水腔下侧环形阵列且连通设有四个排水出水孔，所述排水出水孔下侧连通设有排水腔，所述排水腔内设有能上下滑动的排水板，四个所述排水腔之间设有下凸轮腔，所述排水腔靠近所述下凸轮腔一侧连通设有抵杆腔，所述抵杆腔与所述下凸轮腔连通，所述下凸轮轴上端延伸至所述下凸轮腔内且固定连接有下凸轮，所述下凸轮外圆面设有开口向外的下凸轮槽，所述排水板靠近所述下凸轮腔一端固定连接有贯穿所述抵杆腔且延伸至所述下凸轮槽内的抵杆。
6.如权利要求5所述的一种便携式防污染废水排放设备，其特征在于：所述排水腔远离所述下凸轮腔一侧连通设有排水进水孔，所述排水进水孔远离所述排水腔一侧连通设有转向腔，所述转向腔下侧连通设有污水进孔，所述污水进孔与外界连通。
7.如权利要求5所述的一种便携式防污染废水排放设备，其特征在于：所述排水出水孔远离所述下凸轮腔一侧连通设有上闭合板腔，所述上闭合板腔下侧顺逆时针两壁之间转动连接有上闭合板，所述排水进水孔上侧连通设有下闭合板腔，所述下闭合板腔远离所述下凸轮腔一侧顺逆时针两壁之间转动连接有下闭合板。
8.如权利要求1所述的一种便携式防污染废水排放设备，其特征在于：所述卡块远离所述按钮腔一端面与所述卡块腔远离所述按钮腔一壁之间固定连接有卡块弹簧，所述储罐上端面与所述储罐腔上壁之间固定连接有储罐弹簧，所述储罐上侧设有开口向上的储存腔。
说明书
一种便携式防污染废水排放设备
技术领域
本发明涉及废水排放设备领域，具体为一种便携式防污染废水排放设备。
背景技术
在我们在野外游玩的过程中，经常会使用进行清洗，但是清洗后的废水如果随意排放的话可能会当地的环境造成污染，一般的净水装置只能净化类似野外的水但是人为产生的废水无法处理，同时处理完毕的残渣无法进行处理，随意丢弃也还是会再次污染环境，而且当周围水资源匮乏时会十分的乏力，无法循环使用手中的资源。本发明阐述的一种便携式防污染废水排放设备，能够解决上述问题。
发明内容
为解决上述问题，本例设计了一种便携式防污染废水排放设备，本例的一种便携式防污染废水排放设备，包括基体，所述基体左侧设有开口向左的套筒腔，所述套筒腔内及套筒腔后侧设有净化机构，所述净化机构包括设于所述套筒腔内且与内壁滑动连接的套筒，所述套筒左侧设有开口向左的凸轮腔，所述套筒腔左壁转动连接有凸轮，所述凸轮右端延伸至所述凸轮腔内，所述凸轮腔右端面固定连接有拉杆，所述拉杆右端面固定连接有把手，所述套筒腔左侧设有水腔，所述水腔左侧设有固液分离腔，所述固液分离腔右壁转动连接有分离轴，所述分离轴右端贯穿所述水腔且与所述凸轮左端面固定连接，所述分离轴左端与所述固液分离腔左壁转动连接且外圆面固定连接有分离叶，所述分离轴外圆侧环形阵列设有开口向外的排出孔，所述排出孔远离所述分离轴外圆面一侧连通设有分离轴腔，所述分离轴腔下侧连通设有吸水道，所述吸水道与所述水腔连通，所述净化机构下侧设有传动机构，所述传动机构左侧设有水泵机构，所述固液分离腔左侧下侧连通设有排污孔，所述固液分离腔下侧连通设有位于所述排污孔右侧的净水孔，所述净水孔内壁固定连接有过滤网，所述排污孔与所述净水孔下侧连通设有对称的储罐腔，所述储罐腔内设有能上下滑动的储罐，所述储罐向两个所述储罐腔中间一侧设有开口向两个所述储罐腔中间一侧的卡块腔，所述卡块腔内设有能左右滑动的卡块，所述储罐腔向两个所述储罐腔中间一侧连通设有卡槽，所述卡槽远离所述储罐腔右侧连通设有移动块腔，所述移动块腔内设有能滑动的移动块，所述移动块腔下侧连通设有按钮腔，所述按钮腔内设有能上下滑动的按钮。
可优选的，所述凸轮外圆面设有开口向外的凸轮槽，所述凸轮腔内壁固定连接有凸轮腔块，所述凸轮腔块能在所述凸轮槽内滑动。
可优选的，所述传动机构包括设于所述水腔与所述套筒腔之间的凸轮锥齿轮腔，所述凸轮贯穿所述凸轮锥齿轮腔且外圆面固定连接有凸轮锥齿轮，所述凸轮锥齿轮腔右侧连通设有主动锥齿轮腔，所述主动锥齿轮腔下壁转动连接有主动锥齿轮轴，所述主动锥齿轮轴上端固定连接有与所述凸轮锥齿轮啮合的主动锥齿轮。
可优选的，所述主动锥齿轮腔下侧设有上带轮腔，所述主动锥齿轮轴下端延伸至所述上带轮腔内且固定连接有上主动带轮，所述上带轮腔右侧下壁转动连接有连接轴，所述连接轴上端固定连接有上从动带轮，所述上从动带轮与所述上主动带轮之间绕设有上带轮带，所述上带轮腔下侧设有下带轮腔，所述连接轴下端延伸至所述下带轮腔内且固定连接有下从动带轮，所述下带轮腔左侧上壁转动连接有下凸轮轴，所述下凸轮轴下端固定连接有下主动带轮，所述下主动带轮与所述下从动带轮之间绕设有下带轮带。
可优选的，所述水泵机构包括连通设有所述水腔下侧的连通道，所述连通道下侧连通设有临时水腔，所述临时水腔下侧环形阵列且连通设有四个排水出水孔，所述排水出水孔下侧连通设有排水腔，所述排水腔内设有能上下滑动的排水板，四个所述排水腔之间设有下凸轮腔，所述排水腔靠近所述下凸轮腔一侧连通设有抵杆腔，所述抵杆腔与所述下凸轮腔连通，所述下凸轮轴上端延伸至所述下凸轮腔内且固定连接有下凸轮，所述下凸轮外圆面设有开口向外的下凸轮槽，所述排水板靠近所述下凸轮腔一端固定连接有贯穿所述抵杆腔且延伸至所述下凸轮槽内的抵杆。
可优选的，所述排水腔远离所述下凸轮腔一侧连通设有排水进水孔，所述排水进水孔远离所述排水腔一侧连通设有转向腔，所述转向腔下侧连通设有污水进孔，所述污水进孔与外界连通。
可优选的，所述排水出水孔远离所述下凸轮腔一侧连通设有上闭合板腔，所述上闭合板腔下侧顺逆时针两壁之间转动连接有上闭合板，所述排水进水孔上侧连通设有下闭合板腔，所述下闭合板腔远离所述下凸轮腔一侧顺逆时针两壁之间转动连接有下闭合板。
可优选的，所述卡块远离所述按钮腔一端面与所述卡块腔远离所述按钮腔一壁之间固定连接有卡块弹簧，所述储罐上端面与所述储罐腔上壁之间固定连接有储罐弹簧，所述储罐上侧设有开口向上的储存腔。
本发明的有益效果是：本发明通过固液分离装置将野外使用过的污水进行初步的固液分离吗，再通过滤膜将初步净化后的水进行进一步净化，同时本装置还可以将处理完的水收集起来可以在紧急状态下继续使用，同时还将污染废料收集起来可以等待到可丢弃地点再进行丢弃防止对环境的污染。
发明人 （黄家家）
