申请日 20201013
公开（公告）日 20210129
IPC分类号 C02F1/28; F23G7/00; C02F101/30
摘要
本发明公开了一种废水中的人工有机微纤维处理设备，包括设置在地面上的水渠，所述地面上固定连接有两个支撑柱，两个所述支撑柱分别位于水渠的两侧设置，两个所述支撑柱之间共同转动连接有转动柱，所述转动柱上固定连接有多个呈等间距设置的连接柱，多个所述连接柱远离转动柱的一端均固定连接有工作架，所述工作架内设有工作层，所述工作层由石墨烯材料制成，远离连接柱的所述支撑柱靠近连接柱的一侧壁上固定连接有工作柱，所述工作柱远离地面设置。本发明中用户可以有效的处理废水中的人工有机微纤维，极大的保障了水资源的安全，还可以对处理产生的废气废物进行收集处理，极大的保障了外界空气的安全。
权利要求书

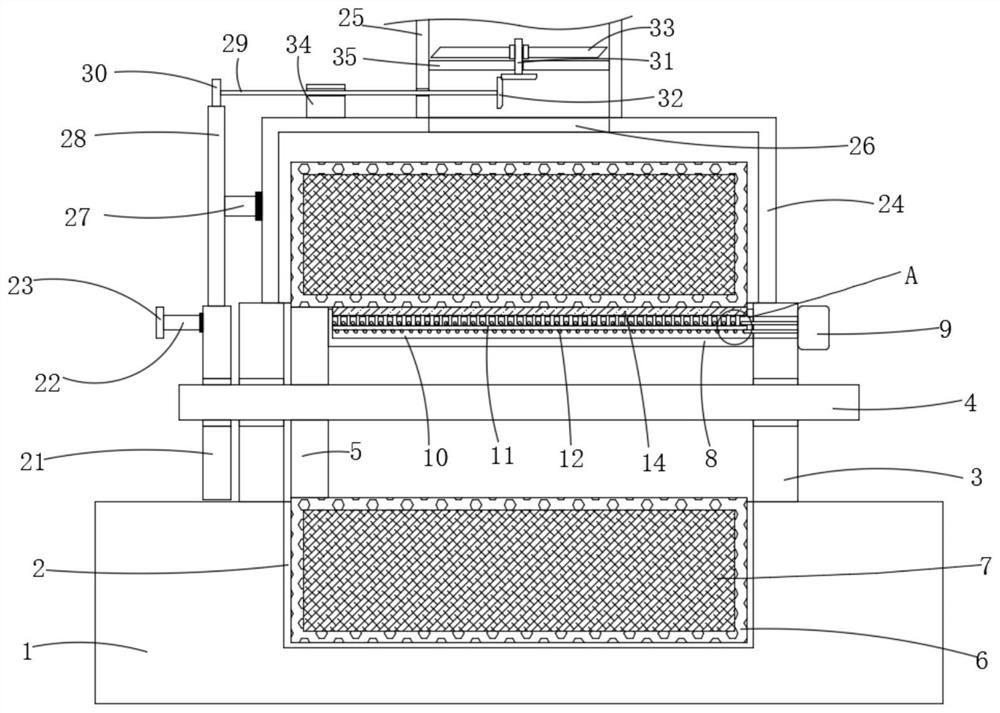

1.一种废水中的人工有机微纤维处理设备，包括设置在地面(1)上的水渠(2)，其特征在于，所述地面(1)上固定连接有两个支撑柱(3)，两个所述支撑柱(3)分别位于水渠(2)的两侧设置，两个所述支撑柱(3)之间共同转动连接有转动柱(4)，所述转动柱(4)上固定连接有多个呈等间距设置的连接柱(5)，多个所述连接柱(5)远离转动柱(4)的一端均固定连接有工作架(6)，所述工作架(6)内设有工作层(7)，所述工作层(7)由石墨烯材料制成，远离连接柱(5)的所述支撑柱(3)靠近连接柱(5)的一侧壁上固定连接有工作柱(8)，所述工作柱(8)远离地面(1)设置，所述支撑柱(3)远离工作柱(8)的一侧壁上固定连接有电源设备(9)，所述工作柱(8)内设有工作腔(10)，所述工作腔(10)远离电源设备(9)的一侧内壁上固定连接有铁芯(11)，所述铁芯(11)上缠绕有导线(12)，所述导线(12)的两端均贯穿支撑柱(3)固定连接在电源设备(9)上设置，所述工作腔(10)远离地面(1)的一侧内壁上设有工作口(13)，所述工作口(13)内固定连接有导热块(14)，所述导热块(14)贴合工作架(6)设置，所述导热块(14)靠近铁芯(11)的一侧壁上固定连接有多个呈等间距设置的导热杆(15)，多个所述导热杆(15)远离导热块(14)的一端均固定连接在铁芯(11)上设置，所述地面(1)上设有动力装置。
2.根据权利要求1所述的一种废水中的人工有机微纤维处理设备，其特征在于，所述动力装置包括两个固定连接在地面(1)上的支撑杆(16)，两个所述支撑杆(16)呈对称设置，两个所述支撑杆(16)分别位于水渠(2)的两侧设置，两个所述支撑杆(16)之间共同转动连接有转动杆(17)，所述转动杆(17)上固定连接有工作壳(18)，所述工作壳(18)正对水渠(2)设置，所述工作壳(18)上固定连接有多个呈等间距设置的水力板(19)，所述转动杆(17)的一端固定连接有圆盘(20)，所述转动柱(4)靠近圆盘(20)的一端固定连接有第一齿轮(21)，所述圆盘(20)远离转动杆(17)的一侧壁和第一齿轮(21)远离转动柱(4)的一侧壁上均转动连接有连接块(22)，两个所述连接块(22)上共同固定连接有连杆(23)，两个所述支撑柱(3)上共同设有收集装置。
3.根据权利要求2所述的一种废水中的人工有机微纤维处理设备，其特征在于，所述收集装置包括固定连接在两个支撑柱(3)上的收集壳(24)，所述收集壳(24)远离地面(1)的一侧外壁上固定连接有收集管(25)，所述收集壳(24)远离地面(1)的一侧壁上设有收集孔(26)，所述收集孔(26)与收集管(25)呈连通设置。
4.根据权利要求1所述的一种废水中的人工有机微纤维处理设备，其特征在于，所述工作架(6)由铜质材料制成。
5.根据权利要求3所述的一种废水中的人工有机微纤维处理设备，其特征在于，所述收集壳(24)靠近第一齿轮(21)的一侧外壁上转动连接有辅助轴(27)，所述辅助轴(27)远离收集壳(24)的一端固定连接有第二齿轮(28)，所述第二齿轮(28)与第一齿轮(21)呈啮合设置，所述收集管(25)的一侧壁上转动连接有辅助杆(29)，所述辅助杆(29)远离收集管(25)的一端固定连接有第三齿轮(30)，所述第三齿轮(30)与第二齿轮(28)呈啮合设置，所述收集管(25)的内壁上固定连接有辅助柱(35)，所述辅助柱(35)上转动连接有转动轴(31)，所述转动轴(31)靠近辅助杆(29)的一端和辅助杆(29)靠近转动轴(31)的一端均固定连接有斜齿轮(32)，两个所述斜齿轮(32)呈相互啮合设置，所述转动轴(31)远离斜齿轮(32)的一端固定连接有吸风扇叶(33)。
6.根据权利要求5所述的一种废水中的人工有机微纤维处理设备，其特征在于，所述收集壳(24)远离地面(1)的一侧壁上固定连接有辅助座(34)，所述辅助杆(29)贯穿辅助座(34)设置。
说明书
一种废水中的人工有机微纤维处理设备
技术领域
本发明涉及水污染治理技术领域，尤其涉及一种废水中的人工有机微纤维处理设备。
背景技术
在现代社会的各类环保工作中，水污染问题的处理工作是十分重要的一环，其中人工有机微纤维的存在是急需处理的一个问题，长久以来人们认为这些人工有机微纤维会如同自然纤维一样溶解在水中，但是现有的发现表明这些人工有机微纤维并不会随着时间溶解在水中，而是会随着水循环进入到江河湖海中，这样一来便会对各类动植物造成极大的伤害。
为此，我们提出一种废水中的人工有机微纤维处理设备来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的问题，而提出的一种废水中的人工有机微纤维处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种废水中的人工有机微纤维处理设备，包括设置在地面上的水渠，所述地面上固定连接有两个支撑柱，两个所述支撑柱分别位于水渠的两侧设置，两个所述支撑柱之间共同转动连接有转动柱，所述转动柱上固定连接有多个呈等间距设置的连接柱，多个所述连接柱远离转动柱的一端均固定连接有工作架，所述工作架内设有工作层，所述工作层由石墨烯材料制成，远离连接柱的所述支撑柱靠近连接柱的一侧壁上固定连接有工作柱，所述工作柱远离地面设置，所述支撑柱远离工作柱的一侧壁上固定连接有电源设备，所述工作柱内设有工作腔，所述工作腔远离电源设备的一侧内壁上固定连接有铁芯，所述铁芯上缠绕有导线，所述导线的两端均贯穿支撑柱固定连接在电源设备上设置，所述工作腔远离地面的一侧内壁上设有工作口，所述工作口内固定连接有导热块，所述导热块贴合工作架设置，所述导热块靠近铁芯的一侧壁上固定连接有多个呈等间距设置的导热杆，多个所述导热杆远离导热块的一端均固定连接在铁芯上设置，所述地面上设有动力装置。
优选地，所述动力装置包括两个固定连接在地面上的支撑杆，两个所述支撑杆呈对称设置，两个所述支撑杆分别位于水渠的两侧设置，两个所述支撑杆之间共同转动连接有转动杆，所述转动杆上固定连接有工作壳，所述工作壳正对水渠设置，所述工作壳上固定连接有多个呈等间距设置的水力板，所述转动杆的一端固定连接有圆盘，所述转动柱靠近圆盘的一端固定连接有第一齿轮，所述圆盘远离转动杆的一侧壁和第一齿轮远离转动柱的一侧壁上均转动连接有连接块，两个所述连接块上共同固定连接有连杆，两个所述支撑柱上共同设有收集装置。
优选地，所述收集装置包括固定连接在两个支撑柱上的收集壳，所述收集壳远离地面的一侧外壁上固定连接有收集管，所述收集壳远离地面的一侧壁上设有收集孔，所述收集孔与收集管呈连通设置。
优选的，所述工作架由铜质材料制成。
优选的，所述收集壳靠近第一齿轮的一侧外壁上转动连接有辅助轴，所述辅助轴远离收集壳的一端固定连接有第二齿轮，所述第二齿轮与第一齿轮呈啮合设置，所述收集管的一侧壁上转动连接有辅助杆，所述辅助杆远离收集管的一端固定连接有第三齿轮，所述第三齿轮与第二齿轮呈啮合设置，所述收集管的内壁上固定连接有辅助柱，所述辅助柱上转动连接有转动轴，所述转动轴靠近辅助杆的一端和辅助杆靠近转动轴的一端均固定连接有斜齿轮，两个所述斜齿轮呈相互啮合设置，所述转动轴远离斜齿轮的一端固定连接有吸风扇叶。
优选的，所述收集壳远离地面的一侧壁上固定连接有辅助座，所述辅助杆贯穿辅助座设置。
与现有技术相比，本发明的有益效果是：
1、本发明借助动力装置带动转动柱转动，继而带动连接柱和相应的工作架以及工作层转动完成对废水中人工有机微纤维的吸附收集工作，再利用电源设备、导线、铁芯、多个导热杆对导热块进行加热，使得高温状态的导热块可以对工作层内的人工有机微纤维加热，并使其燃烧生成废气和废物，不会再造成水污染情况，极大的保障了水资源的安全，同时借助收集装置对废气和废物进行收集处理，极大的保障外界空气的安全；
2、本发明通过设置第二齿轮、第三齿轮，斜齿轮和转动轴带动吸风扇叶转动，使得吸风扇叶在转动的过程中可以更好的将收集壳内的废气和废物抽吸到收集管内然后进行处理，进一步的保证了外界空气的安全。
发明人 （裴泽潭）
