申请日 20200305
公开（公告）日 20210129
IPC分类号 B01D21/24; B08B9/087; B08B9/093; B01D21/00
摘要
本实用新型公开了一种废水处理用沉降物清理装置，涉及沉降物清理装置领域，针对现有沉降物清理装置人工作业低效，且不够安全卫生的问题，现提出如下方案，其包括沉降筒，所述沉降筒的侧面固定连接有多个支撑架，每个所述支撑架上均固定连接有安装座，所述安装座内固定安装有液压杆，所述沉降筒的下方设置有底盘，所述底盘的侧面固定连接有多个连接块，所述沉降筒的内壁固定连接有多根连接杆，所述连接杆远离沉降筒内壁的一端固定连接有圆筒，所述圆筒内设置有电机，且电机的输出端固定连接有转杆，所述转杆的下端固定连接有横板，所述横板的一端固定连接有滑块。本装置具有方便操作，且清理便捷，同时也提高了安全卫生性。
权利要求书

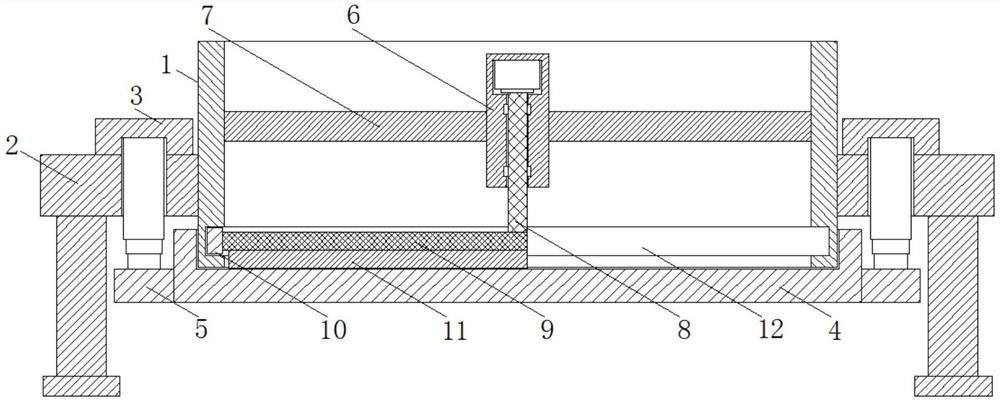

1.一种废水处理用沉降物清理装置，包括沉降筒(1)，所述沉降筒(1)的侧面固定连接有多个支撑架(2)，每个所述支撑架(2)上均固定连接有安装座(3)，所述安装座(3)内固定安装有液压杆，其特征在于，所述沉降筒(1)的下方设置有底盘(4)，所述底盘(4)的侧面固定连接有多个连接块(5)，所述沉降筒(1)的内壁固定连接有多根连接杆(7)，所述连接杆(7)远离沉降筒(1)内壁的一端固定连接有圆筒(6)，所述圆筒(6)内设置有电机，且电机的输出端固定连接有转杆(8)，所述转杆(8)的下端固定连接有横板(9)，所述横板(9)的一端固定连接有滑块(10)，所述横板(9)的下表面固定连接有刮板(11)，所述沉降筒(1)的内壁开设有环形滑槽(12)。
2.根据权利要求1所述一种废水处理用沉降物清理装置，其特征在于，所述液压杆的上端固定连接在安装座(3)内，且液压杆的下端穿过支撑架(2)延伸在支撑架(2)的下侧。
3.根据权利要求1或2所述一种废水处理用沉降物清理装置，其特征在于，所述液压杆的下侧的输出端固定连接在各自一侧的连接块(5)的上表面。
4.根据权利要求1所述一种废水处理用沉降物清理装置，其特征在于，所述转杆(8)的下端延伸在圆筒(6)的下方，且下侧的延伸端垂直固定连接有横板(9)。
5.根据权利要求1所述一种废水处理用沉降物清理装置，其特征在于，所述滑块(10)滑动连接在环形滑槽(12)内。
6.根据权利要求1所述一种废水处理用沉降物清理装置，其特征在于，所述刮板(11)的下端面与底盘(4)的上内壁之间贴合。
说明书
一种废水处理用沉降物清理装置
技术领域
本实用新型涉及沉降物清理装置领域，尤其涉及一种废水处理用沉降物清理装置。
背景技术
现有的污水在过滤处理后，在污水池底会有大量的沉淀物，沉淀物需要定期清除，沉淀池的底部存在大量的污泥沉底物，而上部有一些比较清澈污水，一般采用将沉底池内的水先排干，然后通过人工翻动污水池底沉积物，人工清除的方式。
这就导致人工进行不仅效率底下，且由于污泥内含有各种病菌，安全卫生性也得不到保障。因此提出一种废水处理用沉降物清理装置。
实用新型内容
本实用新型提出的一种废水处理用沉降物清理装置，解决了现有沉降物清理装置人工作业低效，且不够安全卫生的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种废水处理用沉降物清理装置，包括沉降筒，所述沉降筒的侧面固定连接有多个支撑架，每个所述支撑架上均固定连接有安装座，所述安装座内固定安装有液压杆，所述沉降筒的下方设置有底盘，所述底盘的侧面固定连接有多个连接块，所述沉降筒的内壁固定连接有多根连接杆，所述连接杆远离沉降筒内壁的一端固定连接有圆筒，所述圆筒内设置有电机，且电机的输出端固定连接有转杆，所述转杆的下端固定连接有横板，所述横板的一端固定连接有滑块，所述横板的下表面固定连接有刮板，所述沉降筒的内壁开设有环形滑槽。
优选的，所述液压杆的上端固定连接在安装座内，且液压杆的下端穿过支撑架延伸在支撑架的下侧。
优选的，所述液压杆的下侧的输出端固定连接在各自一侧的连接块的上表面。
优选的，所述转杆的下端延伸在圆筒的下方，且下侧的延伸端垂直固定连接有横板。
优选的，滑块滑动连接在环形滑槽内。
优选的，所述刮板的下端面与底盘的上内壁之间贴合。
本实用新型中的有益效果是：
通过沉降筒、支撑架、安装座、底盘、连接块、圆筒、连接杆、转杆、横板、滑块、刮板、环形滑槽，使得本装置可以在清理时，先通过电机带动转杆转动，进而带动刮板转动对底盘上表面的污泥进行刮离，且同时在沉降筒内盛装一定的水，使得污泥与水混合为泥浆，然后通过液压杆推动连接块带动底盘下移，进而沉降筒内的污泥将会呈泥浆状流出，部分残余可以通过水流冲洗清洁。
使得本装置具有方便操作，且清理便捷，同时也提高了安全卫生性。
发明人 （申健）
