申请日 20200427
公开（公告）日 20210129
IPC分类号 C02F9/14; C02F101/30
摘要
本实用新型公开了一种处理水性油墨废水的处理装置，涉及废水处理装置技术领域；酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池依次设置，酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池之间依次通过抽水管连接，且抽水管上连接有抽水泵，硫酸加药装置通过加药管与酸析反应池连接，硫酸亚铁加药装置、双氧水加药装置通过加药管与芬顿反应池连接，液碱加药装置、PAC加药装置、PAM加药装置通过加药管与混凝沉淀池连接；本实用新型能够实现快速废水的处理，同时便于实现化学反应与搅拌，并且便于操作，稳定性高；使用方便，同时结构简单，提高了废水处理的效率，能够节省时间。
权利要求书

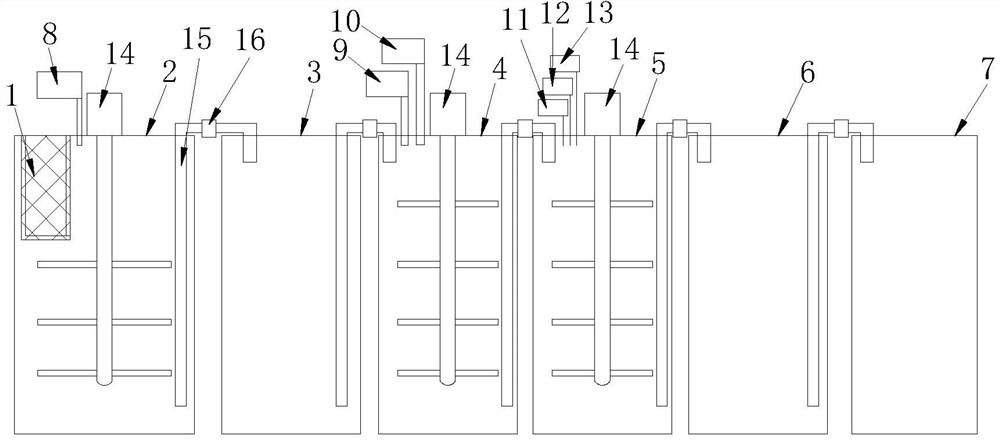

1.一种处理水性油墨废水的处理装置，其特征在于：包括细格栅体、酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池、硫酸加药装置、硫酸亚铁加药装置、双氧水加药装置、液碱加药装置、PAC加药装置、PAM加药装置、立式搅拌机、抽水管、抽水泵；细格栅体安装在酸析反应池的内左上端，酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池依次设置，酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池之间依次通过抽水管连接，且抽水管上连接有抽水泵，硫酸加药装置通过加药管与酸析反应池连接，硫酸亚铁加药装置、双氧水加药装置通过加药管与芬顿反应池连接，液碱加药装置、PAC加药装置、PAM加药装置通过加药管与混凝沉淀池连接，酸析反应池、芬顿反应池、混凝沉淀池内均安装有立式搅拌机。
2.根据权利要求1所述的一种处理水性油墨废水的处理装置，其特征在于：所述初沉淀池、混凝沉淀池、终沉淀池的内部安装有斜管。
3.根据权利要求1所述的一种处理水性油墨废水的处理装置，其特征在于：所述接触氧化池内设置有弹性生物填料。
4.根据权利要求1所述的一种处理水性油墨废水的处理装置，其特征在于：所述立式搅拌机包括搅拌电机、主轴、搅拌杆，搅拌电机的轴与主轴连接，主轴的外侧壁上均匀的安装有数个搅拌杆。
5.根据权利要求1所述的一种处理水性油墨废水的处理装置，其特征在于：所述硫酸加药装置内装有50％浓度稀硫酸；硫酸亚铁加药装置内装有10％浓度硫酸亚铁溶液；双氧水加药装置内装有30％浓度工业级双氧水；液碱加药装置内装有30％浓度氢氧化钠溶液；PAC加药装置内装有10％浓度的聚合氯化铝溶液；PAM加药装置内装有1‰浓度的阴离子聚丙烯酰胺溶液，阴离子聚丙烯酰胺规格为1400万分子量。
6.根据权利要求1所述的一种处理水性油墨废水的处理装置，其特征在于：所述格栅体的内下侧设置有漏孔板体，漏孔板体的两端均连接有拉杆。
说明书
一种处理水性油墨废水的处理装置
技术领域
本实用新型属于废水处理装置技术领域，具体涉及一种处理水性油墨废水的处理装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。现有的水性油墨废水的处理装置在使用时容易出现堵塞的情况，并且操作复杂，且加药反应时不彻底，效率低。
实用新型内容
为解决现有的水性油墨废水的处理装置在使用时容易出现堵塞的情况，并且操作复杂，且加药反应时不彻底，效率低的问题；本实用新型的目的在于提供一种处理水性油墨废水的处理装置。
本实用新型的一种处理水性油墨废水的处理装置，包括细格栅体、酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池、硫酸加药装置、硫酸亚铁加药装置、双氧水加药装置、液碱加药装置、PAC加药装置、PAM加药装置、立式搅拌机、抽水管、抽水泵；细格栅体安装在酸析反应池的内左上端，酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池依次设置，酸析反应池、初沉淀池、芬顿反应池、混凝沉淀池、接触氧化池、终沉淀池之间依次通过抽水管连接，且抽水管上连接有抽水泵，硫酸加药装置通过加药管与酸析反应池连接，硫酸亚铁加药装置、双氧水加药装置通过加药管与芬顿反应池连接，液碱加药装置、PAC加药装置、 PAM加药装置通过加药管与混凝沉淀池连接，酸析反应池、芬顿反应池、混凝沉淀池内均安装有立式搅拌机。
作为优选，所述初沉淀池、混凝沉淀池、终沉淀池的内部安装有斜管。
作为优选，所述接触氧化池内设置有弹性生物填料。
作为优选，所述立式搅拌机包括搅拌电机、主轴、搅拌杆，搅拌电机的轴与主轴连接，主轴的外侧壁上均匀的安装有数个搅拌杆。
作为优选，所述硫酸加药装置内装有50％浓度稀硫酸；硫酸亚铁加药装置内装有10％浓度硫酸亚铁溶液；双氧水加药装置内装有30％浓度工业级双氧水；液碱加药装置内装有30％浓度氢氧化钠溶液；PAC 加药装置内装有10％浓度的聚合氯化铝溶液；PAM加药装置内装有1‰浓度的阴离子聚丙烯酰胺溶液，阴离子聚丙烯酰胺规格为1400万分子量。
作为优选，所述格栅体的内下侧设置有漏孔板体，漏孔板体的两端均连接有拉杆。
与现有技术相比，本实用新型的有益效果为：
一、能够实现快速废水的处理，同时便于实现化学反应与搅拌，并且便于操作，稳定性高；
二、使用方便，同时结构简单，提高了废水处理的效率，能够节省时间。
发明人 （叶灵蕊;贾春宇;）
