申请日 20200605
公开（公告）日 20210129
IPC分类号 C02F1/26; C02F9/04; C22B7/00; C02F101/20
摘要
本实用新型公开了一种提取冶金废水中重金属的装置，包括塔体，塔体的内部转动套接有主轴，主轴的外壁等距转动套接有多个隔板，隔板的外壁与塔体固定套接，隔板上表面的边侧开设有排料孔，主轴的外壁交叉等距固定连接有密封板，密封板的底部与隔板相贴合，塔体的内壁等距开设有多个环形凹槽，隔板设置有承载框架，承载框架的外壁与凹槽滑动套接，承载框架的内壁固定连接有过滤网，过滤网的内部固定连接有密封皮垫，密封皮垫的内壁与主轴相贴合。本实用新型利用塔体的设置方式，废水可以在塔体内部的隔板上进行一步金属离子提取，且不同隔板上的废水可以进行不同离子的同步提取，从而提高废水中金属离子提取效率。
权利要求书
1.一种提取冶金废水中重金属的装置，包括塔体(1)，其特征在于，所述塔体(1)的内部转动套接有主轴(2)，所述主轴(2)的外壁等距转动套接有多个隔板(3)，所述隔板(3)的外壁与塔体(1)固定套接，所述隔板(3)上表面的边侧开设有排料孔(4)，所述主轴(2)的外壁交叉等距固定连接有密封板(5)，所述密封板(5)的底部与隔板(3)相贴合，所述塔体(1)的内壁等距开设有多个环形凹槽(6)，所述隔板(3)的底部对称设置有承载框架(7)，所述承载框架(7)的外壁与凹槽(6)滑动套接，所述承载框架(7)的内壁固定连接有过滤网(8)。
2.根据权利要求1所述的一种提取冶金废水中重金属的装置，其特征在于，所述过滤网(8)的内部固定连接有密封皮垫(9)，两个所述密封皮垫(9)的内壁与主轴(2)相贴合。
3.根据权利要求1所述的一种提取冶金废水中重金属的装置，其特征在于，所述凹槽(6)的内壁对称开设有通孔(10)，所述通孔(10)的内腔滑动套接有连接块(11)，所述连接块(11)的一侧与承载框架(7)固定连接，所述连接块(11)的另一侧固定连接有连接板(12)。
4.根据权利要求3所述的一种提取冶金废水中重金属的装置，其特征在于，所述连接板(12)的两端均固定连接有固定板(13)，其中一个所述连接板(12)的两端均设置有固定螺栓(14)，两个所述连接板(12)通过固定板(13)固定连接。

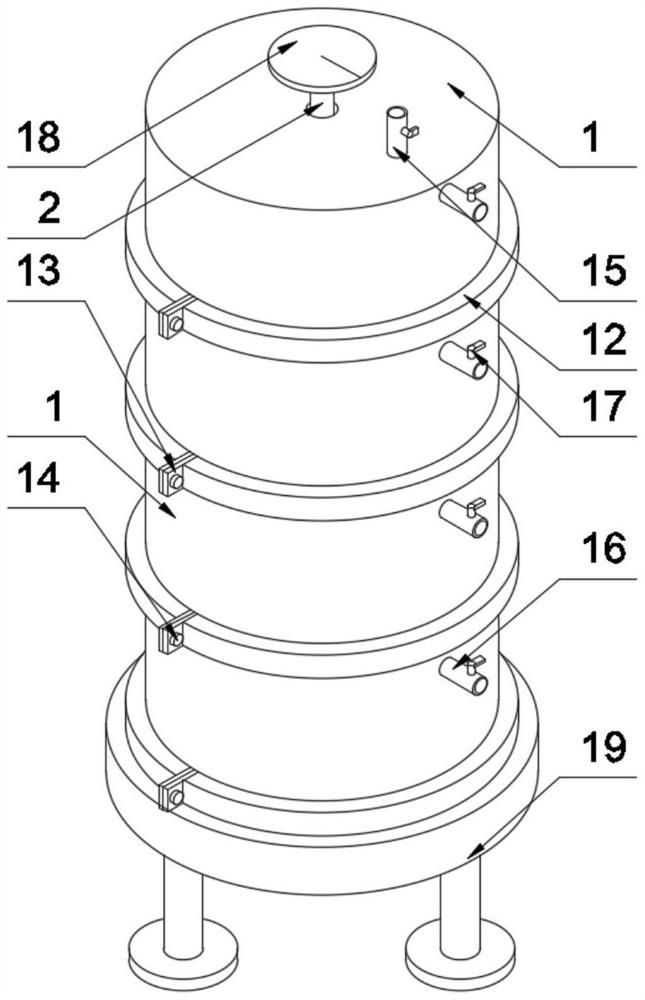

5.根据权利要求1所述的一种提取冶金废水中重金属的装置，其特征在于，所述塔体(1)顶部的边侧固定套接有第一进液管(15)，所述塔体(1)外壁的一侧等距固定套接有第二进液管(16)，所述第一进液管(15)的外壁和第二进液管(16)的外壁均设置有阀门(17)。
6.根据权利要求1所述的一种提取冶金废水中重金属的装置，其特征在于，所述主轴(2)的顶部穿过塔体(1)固定连接有转盘(18)，所述塔体(1)外壁的底部固定套接有支撑框架(19)，所述塔体(1)的底部固定套接有排液管(20)。
说明书
一种提取冶金废水中重金属的装置
技术领域
本实用新型涉及提取装置领域，特别涉及一种提取冶金废水中重金属的装置。
背景技术
湿法冶金工艺的废水中一般都含有金、银等重金属离子，由于此类金属资源较少但价值又较高，如果直接排放会造成相当大的浪费以及损失。
通常湿法冶金工艺废水中金属离子提取采用反萃取方式，根据废水中pH值的不同添加不同的反萃剂一步一步将其中金属离子提取出来，然后对金属粒子沉淀物进行过滤提取，但是现有的废水离子提取完一种pH值金属离子，才能进行下一步骤金属离子萃取提炼，降低废水离子提取效率。
实用新型内容
本实用新型的目的在于提供一种提取冶金废水中重金属的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种提取冶金废水中重金属的装置，包括塔体，所述塔体的内部转动套接有主轴，所述主轴的外壁等距转动套接有多个隔板，所述隔板的外壁与塔体固定套接，所述隔板上表面的边侧开设有排料孔，所述主轴的外壁交叉等距固定连接有密封板，所述密封板的底部与隔板相贴合，所述塔体的内壁等距开设有多个环形凹槽，所述隔板的底部对称设置有承载框架，所述承载框架的外壁与凹槽滑动套接，所述承载框架的内壁固定连接有过滤网。
优选的，所述过滤网的内部固定连接有密封皮垫，两个所述密封皮垫的内壁与主轴相贴合。
优选的，所述凹槽的内壁对称开设有通孔，所述通孔的内腔滑动套接有连接块，所述连接块的一侧与承载框架固定连接，所述连接块的另一侧固定连接有连接板。
优选的，所述连接板的两端均固定连接有固定板，其中一个所述连接板的两端均设置有固定螺栓，两个所述连接板通过固定板固定连接。
优选的，所述塔体顶部的边侧固定套接有第一进液管，所述塔体外壁的一侧等距固定套接有第二进液管，所述第一进液管的外壁和第二进液管的外壁均设置有阀门。
优选的，所述主轴的顶部穿过塔体固定连接有转盘，所述塔体外壁的底部固定套接有支撑框架，所述塔体的底部固定套接有排液管。
本实用新型的技术效果和优点：
(1)本实用新型利用塔体的设置方式，废水可以在塔体内部的隔板上进行一步金属离子提取，且不同隔板上的废水可以进行不同离子的同步提取，从而提高废水中金属离子提取效率；
(2)本实用新型利用过滤网的设置方式，当隔板上废水金属离子提取完成后，过滤网可以对其进行过滤收集，避免后续金属离子提取混合在一起，不便于后期金属离子的加工，提高其实用性能。
发明人 （严寒;游忠华;王璐;赵尹;）
