申请日 20200615
公开（公告）日 20210129
IPC分类号 C02F9/10; C02F103/16
摘要

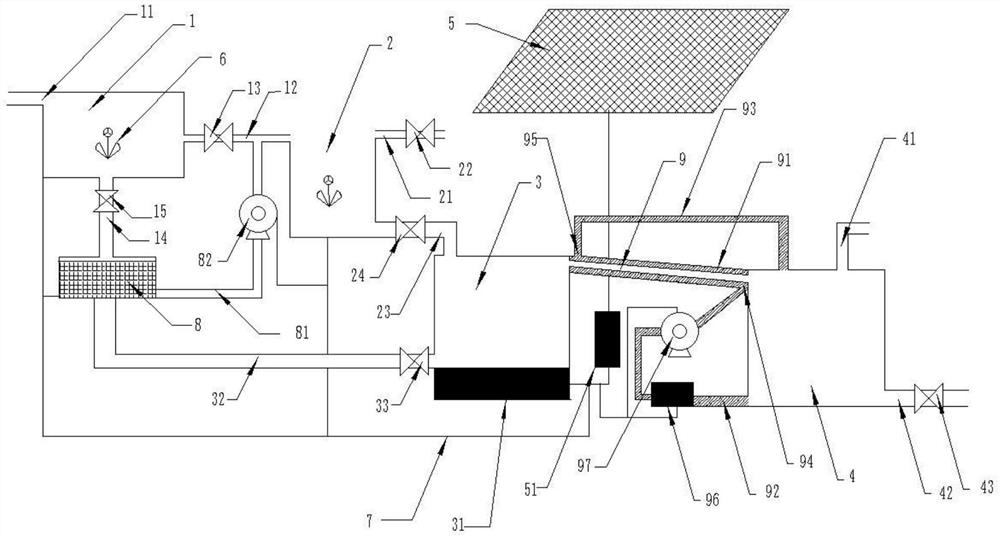

本实用新型涉及一种化学镀镍废水处理装置，包括沉淀器，所述沉淀器的底部与压滤机连接；所述沉淀器的中部与中和池连接；所述中和池的底部与蒸发器的顶部连接；所述中和池顶部还与清洗废水进水管连接；所述蒸发器的底部设有加热器，所述加热器通过导线与太阳能电池连接；所述蒸发器的顶部还通过若干冷凝管道与储水罐连接，所述冷凝管道外周圈设有冷凝夹套；所述储水罐底部设有出水管。本实用新型的装置可以利用太阳能提供电能，使处理过程做到零能耗。设备投资少，生产成本低，可操作性强。能够完全做到废水、废气零排放，处理过程中产生的废水全部回收再利用。
权利要求书
1.一种化学镀镍废水处理装置，其特征在于：包括沉淀器，所述沉淀器的顶部设有镀镍废水进口，底部通过第一管道与压滤机连接，所述第一管道上设有第一阀门；所述沉淀器的中部通过第二管道与中和池连接，所述第二管道上设有第二阀门；所述中和池的底部通过第三管道与蒸发器的顶部连接，所述第三管道上设有第三阀门；所述中和池顶部还与清洗废水进水管连接，所述清洗废水进水管上设有第四阀门；所述蒸发器的底部设有加热器，所述加热器通过导线与太阳能电池连接，所述太阳能电池与若干太阳能集热器连接；所述蒸发器的顶部还通过若干冷凝管道与储水罐连接，所述冷凝管道倾斜设置，所述冷凝管道与水平面的夹角为5～10°；所述冷凝管道靠近蒸发器的一端高于冷凝水管靠近储水罐的一端；所述冷凝管道外周圈设有冷凝夹套；冷凝夹套靠近蒸发器的一端设有冷凝水出水口，所述冷凝水出水口通过冷凝水出水管与储水罐的顶部连接；冷凝夹套靠近储水罐的一端设有冷凝水进水口，所述冷凝水进水口通过冷凝水进水管与储水罐底部连接，所述冷凝水进水管上依次设有冷凝器和第一加压泵；所述储水罐顶部设有进水管，底部设有出水管，所述出水管上设有第五阀门；所述沉淀器与中和池内均设有若干搅拌器。
2.根据权利要求1所述的一种化学镀镍废水处理装置，其特征在于：所述沉淀器为斜板沉淀器。
3.根据权利要求1所述的一种化学镀镍废水处理装置，其特征在于：所述压滤机为微孔精密压滤机。
4.根据权利要求1所述的一种化学镀镍废水处理装置，其特征在于：所述压滤机的出水口通过压滤出水管与中和池顶部连接，所述压滤出水管上设有第二加压泵。
5.根据权利要求4所述的一种化学镀镍废水处理装置，其特征在于：所述搅拌器、压滤机、冷凝器、第一加压泵和第二加压泵均通过导线与太阳能电池连接。
6.根据权利要求1所述的一种化学镀镍废水处理装置，其特征在于：所述蒸发器的底部设有渣泥出口管，所述渣泥出口管上设有第六阀门。
7.根据权利要求6所述的一种化学镀镍废水处理装置，其特征在于：所述渣泥出口管与压滤机连接。
8.根据权利要求1所述的一种化学镀镍废水处理装置，其特征在于：所述太阳能集热器为太阳能板。
9.根据权利要求1所述的一种化学镀镍废水处理装置，其特征在于：所述储水罐顶部距水平面的距离小于蒸发器顶部距水平面的距离。
说明书
一种化学镀镍废水处理装置
技术领域
本实用新型涉及化学镀镍废水处理技术领域，具体是指一种化学镀镍废水处理装置。
背景技术
化学镀又称为无电解镀，是指在一定条件下，水溶液中的金属离子被还原剂还原，并且沉淀到固态基体表面上的过程。化学镀镍废水具有以下特点：一是含重金属镍，二是有机物(COD)浓度高，三是成分复杂。目前，化学镀镍废水的处理方法主要有以下几种：絮凝分离法、物理吸附法、微生物处理法，以及SBR污泥处理法等。这些处理方法成本高，可操作性差，效果也不理想。现有处理方法一般不将化学镀镍产生废水分类而是直接统一处理，废水处理耗能高，不能实现废水零排放且废水不能够回收循环使用。申请号 200810060229.9公开了一种电镀镍废水中镍盐回收方法，但此方法回收利用废水，且装置能耗较高。申请号201711434853.6公开了一种化学镀镍废水处理方法，此方法虽然回收利用了让废水，但对镍盐的回收处理复杂，繁琐，不适于大规模应用，且废水处理过程中，能耗高。所以，现在需要一种完全做到废水、废气零排放，贵重金属和水资源循环利用，采用可再生能源加热，绿色环保，设备投资少，生产成本低，可操作性强，处理效果好的化学镀镍废水处理装置。
实用新型内容
本实用新型针对现有技术的不足，提供一种能够做到废水废气零排放，利用可再生能源，废水回收过程中能耗小，设备投资少，生产成本低，可操作性强的化学镀镍废水处理装置。
本实用新型是通过如下技术方案实现的，
本实用新型提供一种化学镀镍废水处理装置，包括沉淀器，所述沉淀器的顶部设有镀镍废水进口，底部通过第一管道与压滤机连接，所述第一管道上设有第一阀门；所述沉淀器的中部通过第二管道与中和池连接，所述第二管道上设有第二阀门；所述中和池的底部通过第三管道与蒸发器的顶部连接，所述第三管道上设有第三阀门；所述中和池顶部还与清洗废水进水管连接，所述清洗废水进水管上设有第四阀门；所述蒸发器的底部设有加热器，所述加热器通过导线与太阳能电池连接，所述太阳能电池与若干太阳能集热器连接；所述蒸发器的顶部还通过若干冷凝管道与储水罐连接，所述冷凝管道倾斜设置，所述冷凝管道与水平面的夹角为5～10°；所述冷凝管道靠近蒸发器的一端高于冷凝水管靠近储水罐的一端；所述所述冷凝管道外周圈设有冷凝夹套；冷凝夹套靠近蒸发器的一端设有冷凝水出水口，所述冷凝水出水口通过冷凝水出水管与储水罐的顶部连接；冷凝夹套靠近储水罐的一端设有冷凝水进水口，所述冷凝水进水口通过冷凝水进水管与储水罐底部连接，所述冷凝水进水管上依次设有冷凝器和第一加压泵；所述储水罐顶部设有进水管，底部设有出水管，所述出水管上设有第五阀门；所述沉淀器与中和池内均设有若干搅拌器。
冷凝水进水口设置在冷凝夹套顶部，冷凝水出水口设置在冷凝夹套底部，冷凝水从冷凝夹套底部向顶部移动，可以充满整个夹套，冷凝效果好。
作为优选，所述沉淀器为斜板沉淀器。
作为优选，所述压滤机为微孔精密压滤机。压滤脱水后的镍盐送至相关机构提炼金属镍。
作为优选，所述压滤机的出水口通过压滤出水管与中和池顶部连接，所述压滤出水管上设有第二加压泵。压滤出水管可直接与中和池连接，也可与第二管道连接，连接的接口位于第二阀门后面。
进一步，所述搅拌器、压滤机、冷凝器、第一加压泵和第二加压泵均通过导线与太阳能电池连接。太阳能集热器收集的热能转换成电能输入太阳能电池，不仅可以为蒸发器的加热器提供电能，还可以为沉淀器、中和池中的搅拌器、压滤机提供电能，真正做到0耗能。导线通过与搅拌器的控制电机连接，为搅拌器的转动提供电能。
作为优选，所述蒸发器的底部设有渣泥出口管，所述渣泥出口管上设有第六阀门。
进一步，所述渣泥出口管与压滤机连接。中和后的液体经蒸发后，冷凝水回收利用，剩下的渣泥通过渣泥出口管排至压滤机进行压滤脱水，得到的固体送至相关机构进行无害化处理。
作为优选，所述太阳能集热器为太阳能板。
作为优选，所述储水罐顶部距水平面的距离小于蒸发器顶部距水平面的距离。由于冷凝水管倾斜设置，靠近蒸发器的一端较高，储水罐低于蒸发器可增加冷凝速度、提高冷凝效率。
本实用新型的有益效果为：
1.本实用新型的装置可以利用太阳能集热器为蒸发器、搅拌器、压滤机、冷凝器和第一加压泵提供电能，使处理过程做到零能耗。
2.本实用新型的装置设备投资少，生产成本低，可操作性强。
3.本实用新型的装置能够完全做到废水、废气零排放，处理过程中产生的废水全部回收再利用，同时蒸发器中蒸发出的水蒸气冷凝后还可作为冷凝水来冷却水蒸汽，充分利用回收废水。
发明人 （刘志昊;李晓龙;张嘉明;王晔;刘志政;刘立起;）
