申请日 20200417
公开（公告）日 20210129
IPC分类号 B01D29/03; B01D29/96
摘要
本实用新型公开了一种水体修复用废水处理装置，包括设备本体，设备本体的顶部固定连接有固定壳、左侧的底部设置有排水管，固定壳的底部与设备本体的顶部连通、顶部连通多个进水管，固定壳的内壁固定连接有定位块，定位块的表面开设有滑槽，滑槽的内腔活动连接有滤网，滤网的前侧固定连接有固定板。本实用新型通过定位块和滑槽的使用，可以对滤网进行定位安装，同时也保证了滤网对废水的过滤程度，解决了现有水体修复用废水处理装置在使用的过程中没有对废水进行防堵的功能，容易导致大颗粒杂质进入设备的内腔对设备和管道造成堵塞的问题，该水体修复用废水处理装置，具备防堵和提高净化效果的优点，值得推广。
权利要求书

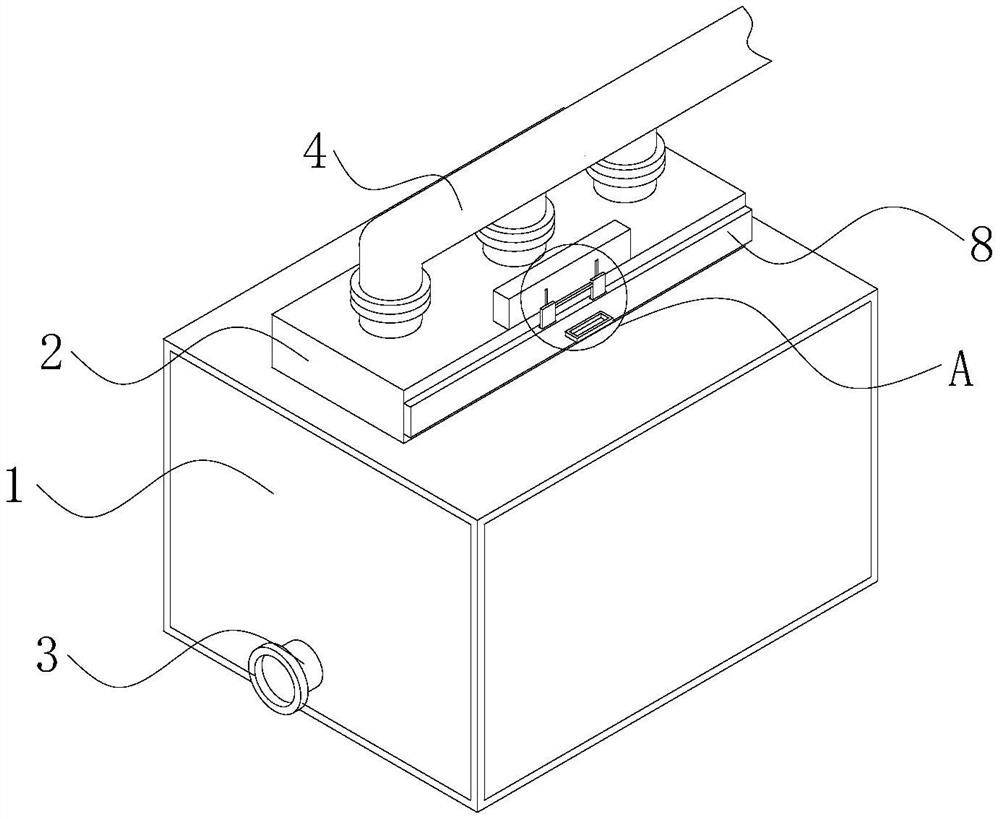

1.一种水体修复用废水处理装置，包括设备本体(1)，其特征在于：所述设备本体(1)的顶部固定连接有固定壳(2)、左侧的底部设置有排水管(3)，所述固定壳(2)的底部与设备本体(1)的顶部连通、顶部连通多个进水管(4)、内壁固定连接有定位块(5)，所述定位块(5)的表面开设有滑槽(6)，所述滑槽(6)的内腔活动连接有滤网(7)，所述滤网(7)的前侧固定连接有固定板(8)，所述固定板(8)的前侧固定连接有把手(9)，所述固定板(8)的顶部活动连接有限位板(10)，所述限位板(10)的后侧固定连接有伸缩机构(11)，两个限位板(10)相对的一侧之间固定连接有连接板(16)。
2.如权利要求1所述的一种水体修复用废水处理装置，其特征在于：所述伸缩机构(11)包括外壳(1101)，所述外壳(1101)的底部与固定壳(2)固定连接，所述外壳(1101)的内腔活动连接有活动板(1102)，所述活动板(1102)顶部的左侧和右侧均贯穿有固定杆(1103)，所述固定杆(1103)的顶部和底部均与外壳(1101)的内壁固定连接，所述固定杆(1103)的表面活动连接有弹簧(1104)，所述弹簧(1104)的底部与活动板(1102)固定连接，所述弹簧(1104)的顶部与外壳(1101)内壁的顶部固定连接，所述活动板(1102)前侧的左侧和右侧均固定连接有连接杆(1105)，所述连接杆(1105)的前侧与限位板(10)固定连接。
3.如权利要求2所述的一种水体修复用废水处理装置，其特征在于：所述外壳(1101)内壁的前侧开设有与连接杆(1105)配合使用的滑孔(12)，所述连接杆(1105)的前侧穿过滑孔(12)并与限位板(10)固定连接。
4.如权利要求2所述的一种水体修复用废水处理装置，其特征在于：所述活动板(1102)的顶部开设有与固定杆(1103)配合使用的活动孔(13)，所述固定杆(1103)的底部穿过活动孔(13)并与外壳(1101)内壁的底部固定连接。
5.如权利要求1所述的一种水体修复用废水处理装置，其特征在于：所述固定板(8)的顶部开设有与限位板(10)配合使用的限位槽(14)，所述限位板(10)的底部延伸至限位槽(14)的内腔。
6.如权利要求1所述的一种水体修复用废水处理装置，其特征在于：所述固定壳(2)的前侧开设有与滤网(7)配合使用的通孔(15)，所述滤网(7)的后侧穿过通孔(15)并延伸至滑槽(6)的内腔。
说明书
一种水体修复用废水处理装置
技术领域
本实用新型属于水体修复技术领域，尤其涉及一种水体修复用废水处理装置。
背景技术
水体修复是指除了依靠水生生态系统本身的自适应、自组织、自调节能力以外，采取人工的物理、化学和生物的方法，使水体恢复到原有的生态功能的过程。
水体修复的过程中需要使用到废水处理装置对废水进行净化处理，现有技术存在的问题是：水体修复用废水处理装置在使用的过程中没有对废水进行防堵的功能，容易导致大颗粒杂质进入设备的内腔对设备和管道造成堵塞，降低了水体修复用废水处理装置的实用性，不便于使用者使用。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种水体修复用废水处理装置，具备防堵和提高净化效果的优点，解决了现有水体修复用废水处理装置在使用的过程中没有对废水进行防堵的功能，容易导致大颗粒杂质进入设备的内腔对设备和管道造成堵塞的问题。
本实用新型是这样实现的，一种水体修复用废水处理装置，包括设备本体、的顶部固定连接有固定壳、左侧的底部设置有排水管，所述固定壳的底部与设备本体的顶部连通、顶部连通多个进水管、内壁固定连接有定位块，所述定位块的表面开设有滑槽，所述滑槽的内腔活动连接有滤网，所述滤网的前侧固定连接有固定板，所述固定板的前侧固定连接有把手，所述固定板的顶部活动连接有限位板，所述限位板的后侧固定连接有伸缩机构，两个限位板相对的一侧之间固定连接有连接板。
作为本实用新型优选的，所述伸缩机构包括外壳，所述外壳的底部与固定壳固定连接，所述外壳的内腔活动连接有活动板，所述活动板顶部的左侧和右侧均贯穿有固定杆，所述固定杆的顶部和底部均与外壳的内壁固定连接，所述固定杆的表面活动连接有弹簧，所述弹簧的底部与活动板固定连接，所述弹簧的顶部与外壳内壁的顶部固定连接，所述活动板前侧的左侧和右侧均固定连接有连接杆，所述连接杆的前侧与限位板固定连接。
作为本实用新型优选的，所述外壳内壁的前侧开设有与连接杆配合使用的滑孔，所述连接杆的前侧穿过滑孔并与限位板固定连接。
作为本实用新型优选的，所述活动板的顶部开设有与固定杆配合使用的活动孔，所述固定杆的底部穿过活动孔并与外壳内壁的底部固定连接。
作为本实用新型优选的，所述固定板的顶部开设有与限位板配合使用的限位槽，所述限位板的底部延伸至限位槽的内腔。
作为本实用新型优选的、前侧开设有与滤网配合使用的通孔，所述滤网的后侧穿过通孔并延伸至滑槽的内腔。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置限位板、限位槽、固定壳、滤网、定位块、滑槽和伸缩机构的配合使用，通过伸缩机构的使用，可以使限位板在伸缩机构的作用下自动插入限位槽对固定板的位置进行固定，因固定板与滤网固定连接，所以实现了对滤网的固定限位，通过定位块和滑槽的使用，可以对滤网进行定位安装，同时也保证了滤网对废水的过滤程度，解决了现有水体修复用废水处理装置在使用的过程中没有对废水进行防堵的功能，容易导致大颗粒杂质进入设备的内腔对设备和管道造成堵塞的问题，该水体修复用废水处理装置，具备防堵和提高净化效果的优点，值得推广。
2、本实用新型通过设置伸缩机构的使用，可以使限位板在弹簧的作用下自动对固定板的位置进行固定，实现了对滤网的限位，保证了滤网在固定壳的内腔不会发生晃动的现象。
3、本实用新型通过设置滑孔，能够使连接杆穿过滑孔并上下移动，减少了连接杆与外壳产生的摩擦力，使用者拉动连接板省时省力。
4、本实用新型通过设置活动孔，能够使活动板在固定杆的表面移动并带动弹簧发生弹性形变，保证了活动板在外壳的内腔移动流畅，避免了活动板发生卡死的现象。
5、本实用新型通过设置限位槽，能够使限位板插入限位槽对固定板的位置进行固定，从而实现了对滤网的位置进行限位的目的，卡紧效果好，稳固程度高。
6、本实用新型通过设置通孔，能够使滤网的后侧穿过通孔并插入滑槽进行定位安装，提高了安装滤网时的速度，同时也提高了滤网在安装后的稳固性和对废水的过滤效果。
