摘要
本实用新型公开了一种污水水循环利用处理装置，包括洗漱盆和过滤箱，所述洗漱盆底端的下水口处连接下水管，所述下水管的尾端连接过滤箱，所述过滤箱内设有垃圾过滤室、下水室和水过滤室，所述垃圾过滤室位于下水室的上方，所述水过滤室位于下水室的下方，所述水过滤室内设有相对独立的两组腔室，所述水过滤室内设有一号过滤芯和二号过滤芯，所述水过滤室位于一号过滤芯和二号过滤芯的下方设有出水管，所述下水室通过管路分别与一号过滤芯和二号过滤芯连通，本实用新型通过将多组洗漱盆的下水管连接过滤箱，利用过滤箱将公共洗手间的洗漱盆产生的废水进行收集过滤，并将过滤后的水输送到马桶中，进行冲洗厕所，便于节约水资源进行循环利用。
权利要求书

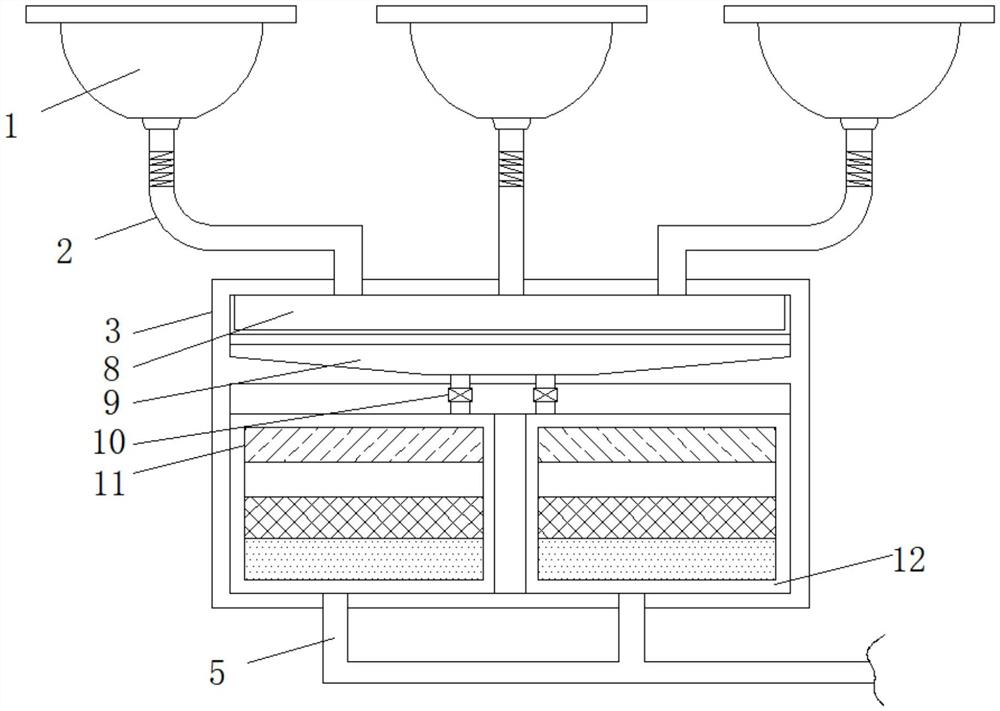

1.一种污水水循环利用处理装置，其特征在于，包括洗漱盆(1)和过滤箱(3)，所述洗漱盆(1)底端的下水口处连接下水管(2)，所述下水管(2)的尾端连接过滤箱(3)，所述过滤箱(3)内设有垃圾过滤室(8)、下水室(9)和水过滤室，所述垃圾过滤室(8)位于下水室(9)的上方，所述水过滤室位于下水室(9)的下方，所述水过滤室内设有相对独立的两组腔室，所述水过滤室内设有一号过滤芯(11)和二号过滤芯(12)，所述水过滤室位于一号过滤芯(11)和二号过滤芯(12)的下方设有出水管(5)，所述下水室(9)通过管路分别与一号过滤芯(11)和二号过滤芯(12)连通，所述管路上设有阀门(10)。
2.根据权利要求1所述的一种污水水循环利用处理装置，其特征在于：所述过滤箱(3)位于垃圾过滤室(8)一侧设有抽拉柜门(7)，所述抽拉柜门(7)与过滤箱(3)之间通过密封结构连接。
3.根据权利要求1所述的一种污水水循环利用处理装置，其特征在于：所述过滤箱(3)位于一号过滤芯(11)的位置设有一号密封箱门(4)，所述过滤箱(3)位于二号过滤芯(12)的位置设有二号密封箱门(6)，所述一号密封箱门(4)和二号密封箱门(6)通过密封结构连接在过滤箱(3)上。
4.根据权利要求2所述的一种污水水循环利用处理装置，其特征在于：所述密封结构包括密封槽(13)、气囊(14)、收纳槽(15)、电推杆(16)、挤压塞(17)和开关(18)。
5.根据权利要求4所述的一种污水水循环利用处理装置，其特征在于：所述电推杆(16)的底端固定在收纳槽(15)底端，所述电推杆(16)的顶端连接挤压塞(17)，所述气囊(14)与挤压塞(17)连接，所述电推杆(16)伸展后气囊(14)的尾端置于密封槽(13)内，所述开关(18)与电推杆(16) 电性连接，所述密封槽(13)开设在一号密封箱门(4)、二号密封箱门(6)和抽拉柜门(7)内壁与过滤箱(3)接触的位置，所述收纳槽(15)开设在过滤箱(3)相对应的位置上。
说明书
一种污水水循环利用处理装置
技术领域
本实用新型涉及一种处理装置，特别涉及一种污水水循环利用处理装置，属于污水水处理技术领域。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理，其中在商场的公共卫生间内，会设置洗手盆，使用时产生的污水一般通过下水道直接排放，该种水源直接排放，会造成资源浪费，但一般的公共卫生间内不具有对洗手池产生的废水进行循环利用的装置。因此我们对此做出改进，提出一种污水水循环利用处理装置。
实用新型内容
本实用新型的目的在于提供一种污水水循环利用处理装置，以解决上述背景技术中提出的在商场的公共卫生间内，会设置洗手盆，使用时产生的污水一般通过下水道直接排放，该种水源直接排放，会造成资源浪费，但一般的公共卫生间内不具有对洗手池产生的废水进行循环利用的装置的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水水循环利用处理装置，包括洗漱盆和过滤箱，所述洗漱盆底端的下水口处连接下水管，所述下水管的尾端连接过滤箱，所述过滤箱内设有垃圾过滤室、下水室和水过滤室，所述垃圾过滤室位于下水室的上方，所述水过滤室位于下水室的下方，所述水过滤室内设有相对独立的两组腔室，所述水过滤室内设有一号过滤芯和二号过滤芯，所述水过滤室位于一号过滤芯和二号过滤芯的下方设有出水管，所述下水室通过管路分别与一号过滤芯和二号过滤芯连通，所述管路上设有阀门。
作为本实用新型的一种优选技术方案，所述过滤箱位于垃圾过滤室一侧设有抽拉柜门，所述抽拉柜门与过滤箱之间通过密封结构连接。
作为本实用新型的一种优选技术方案，所述过滤箱位于一号过滤芯的位置设有一号密封箱门，所述过滤箱位于二号过滤芯的位置设有二号密封箱门，所述一号密封箱门和二号密封箱门通过密封结构连接在过滤箱上。
作为本实用新型的一种优选技术方案，所述密封结构包括密封槽、气囊、收纳槽、电推杆、挤压塞和开关。
作为本实用新型的一种优选技术方案，所述电推杆的底端固定在收纳槽底端，所述电推杆的顶端连接挤压塞，所述气囊与挤压塞连接，所述电推杆伸展后气囊的尾端置于密封槽内，所述开关与电推杆电性连接，所述密封槽开设在一号密封箱门、二号密封箱门和抽拉柜门内壁与过滤箱接触的位置，所述收纳槽开设在过滤箱相对应的位置上。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型一种污水水循环利用处理装置，通过将多组洗漱盆的下水管连接过滤箱，使用时，利用过滤箱将公共洗手间的洗漱盆产生的废水进行收集过滤，并将过滤后的水输送到马桶中，进行冲洗厕所，便于节约水资源进行循环利用。
2、本实用新型一种污水水循环利用处理装置，通过在过滤箱的水过滤室内时设置两组独立的腔室，并在两组腔室内分别设置一号过滤芯和二号过滤芯，当需要进行更换过滤芯时，可切断其中一组腔室的管路上的阀门，利用另一组过滤芯进行继续过滤，不间断使用。
3、本实用新型一种污水水循环利用处理装置，通过将一号密封箱门、二号密封箱门和抽拉柜门利用密封结构连接在过滤箱上，使得安装后，密封效果好，也便于后期的维修。
发明人 （谢波）
